Мансардные окна: Конструкция, особенности при монтаже

Мансардные окна: типы и конструкции, размеры и стоимость. Некоторые рекомендации по выбору и монтажу.

С видом на небо FAKRO

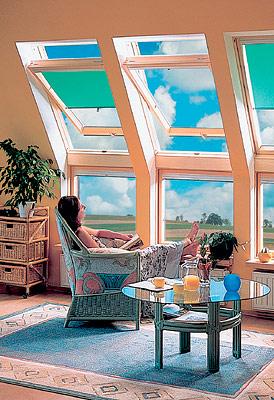

Комбинированная установка мансардных и карнизных окон позволяет значительно улучшить обзор С видом на небо ROTO FRANK С видом на небоРазрез мансардного окна "ОККО" С видом на небо FAKRO

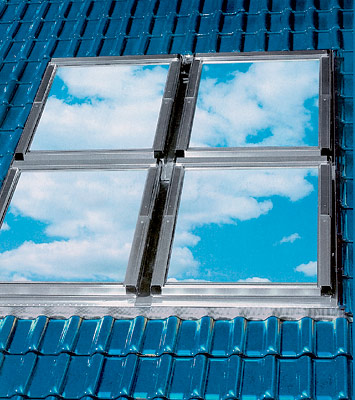

Применение специальных окладов позволяет устанавливать мансардные окна в крышах с малым углом наклона С видом на небо ROTO FRANK

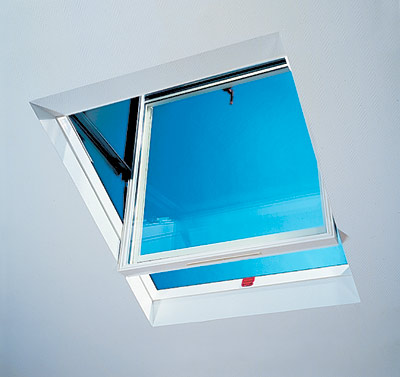

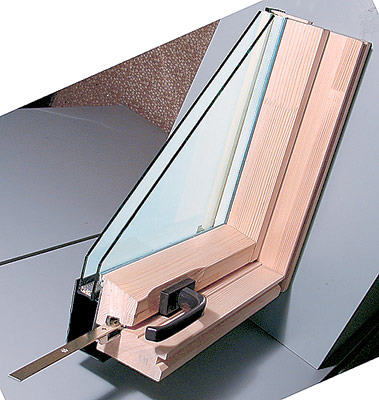

Мансардное окно из ПВХ-профиля для помещений с повышенной влажностью С видом на небо VELUX
Благодаря использованию "специализиро-

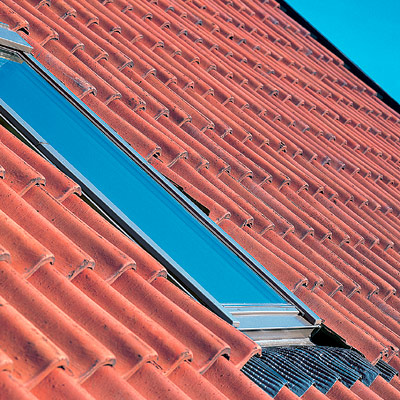

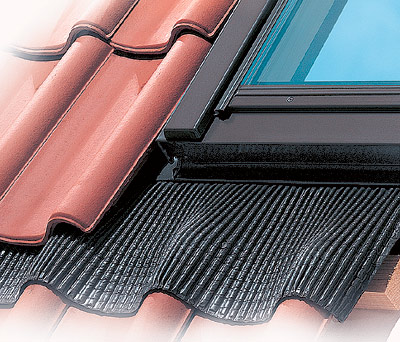

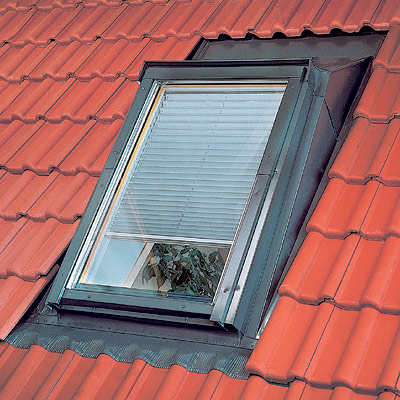

ванных" окладов мансардное окно органично вписывается в любую кровлю С видом на небо FAKRO

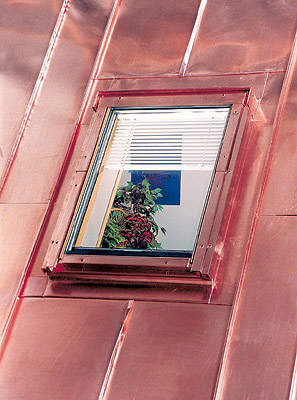

При установке мансардных окон на медную кровлю используются медные оклады и защитные накладки С видом на небо VELUX

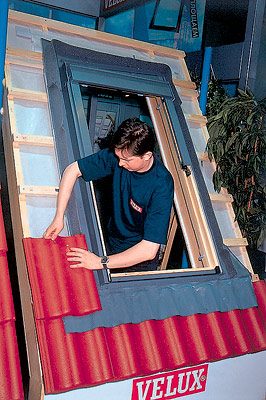

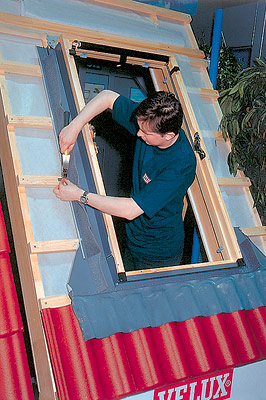

Оклад - это не просто конструктивный элемент, помогающий закрепить окно в кровле, это еще и эффективная система водоотвода С видом на небо VELUX

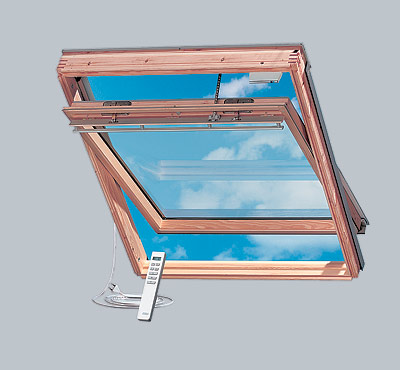

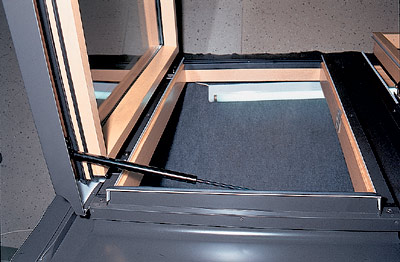

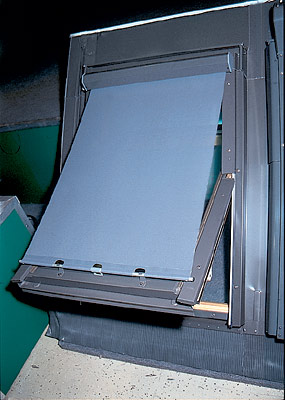

Оснащение мансардного окна дистанционно управляемыми устройствами для открывания значительно облегчает его эксплуатацию С видом на небо FAKRO

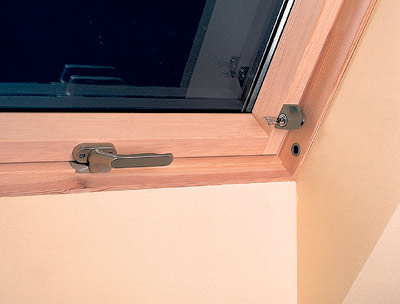

Установка специального замка надежно оберегает от нежелательного открывания окна детьми С видом на небо FAKRO

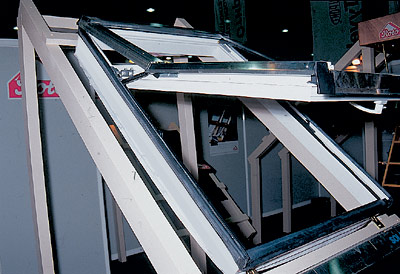

Новое окно с комбинированной системой открывания (ROTO FRANK) С видом на небоОкно для аварийного выхода на крышу с открыванием от себя вбок ("МОСБИЛД-2003") С видом на небоОт взлома мансардное окно можно дополнительно защитить внешними рольставнями, а от солнца - опускающейся шторой или маркизой ("МОСБИЛД-2003") С видом на небоУстановка окна производится изнутри помещения: 1 - рама окна крепится к стропильной конструкции с помощью монтажных пластин. К раме с помощью скоб крепится влагоизоляционная подкровельная пленка; С видом на небо2 - устанавливается нижняя, а затем боковые части изолирующего оклада; С видом на небо3 - крепятся боковые защитные накладки рамы; С видом на небо4 - крепится верхняя защитная накладка рамы и устанавливается верхняя часть оклада; С видом на небо5 — устанавливаются кровельные элементы вокруг оконного проема. После этого останется только поставить на место створку

Окна принято считать глазами дома, с помощью которых живущие в нем люди устанавливают связь с окружающей местностью. Но есть особые окна- те, что обращены в небо. Быть может, их назначение- помочь людям установить связь с солнцем, луной, звездами, а то и с Богом. Имя этим окнам- мансардные.

Идея превратить чердачное помещение в жилое издавна притягивала индивидуальных (и не только индивидуальных) застройщиков- еще бы, сразу такая прибавка жилой площади при минимальных затратах! Появление на нашем рынке мансардных окон вкупе с энергоэффективными методами строительства дало возможность реализовать эту идею и превратить чердак в светлое, теплое, уютное жилое помещение. Буквально за несколько лет мансарда стала непременным атрибутом подавляющего большинства загородных домов. Что радует, особенно если учесть, что наклонное окно пропускает в помещение гораздо больше света, чем равное по площади вертикальное.

Как осуществить задуманное?

Казалось бы, чего проще- там, где заказывал окна для всего дома, закажи и мансардные. Ан нет! Мансардные окна- особые, их выпускают только специализирующиеся на этом предприятия. Вкомплект поставки входят рама с открывающейся створкой и так называемый оклад (элемент монтажа). Из этих двух частей прямо на месте и монтируется окно. ВРоссии представлено не так много производителей мансардных окон: VELUX (Дания), ONDULINE (Франция), ROTO FRANK (Германия), FAKRO (Польша) и два отечественных новичка- "АГРИСОВГАЗ" и "ОККО". Причем продукция российских производителей отличается оригинальностью, необычностью технических решений и уже поэтому заслуживает самого пристального внимания. Правда, о серьезной конкуренции с иностранными фирмами по объемам продаж речи пока не идет- видимо, сказывается нехватка опыта работы в этом сегменте рынка.

Конструкция мансардного окна

При кажущейся простоте, мансардное окно- очень сложное с технической точки зрения изделие (возможно, именно эта сложность отпугивает потенциальных производителей "самопальной" продукции, поэтому подделки на нашем рынке не встречаются). И другим оно быть не может. Расположенное в скате крыши, да еще под малым углом наклона, мансардное окно подвергается более жесткому воздействию внешних факторов, чем привычное вертикальное. На него воздействуют не только ветер, солнечное излучение (ультрафиолет), тепло и холод- по его поверхности иногда бежит просто поток воды, на нем лежит слой снега и льда. И в этих условиях рама мансардного окна должна сохранять достаточные теплофизические характеристики, герметичность, жесткость и точность размеров при условии многократного открывания в течение всего периода эксплуатации.

Рама. Так исторически сложилось, что для рамы используется дерево- безупречный материал и с экологической, и с эстетической точки зрения. Но не просто дерево, а наборно-клееный брус из северной сосны- у нее более равномерная плотность, поскольку годовые кольца расположены очень близко друг к другу. Лишь такой материал способен обеспечить максимальную долговечность конструкции- рама и створка не коробятся от перепадов температуры и влажности. Готовые изделия обязательно обрабатываются под давлением антисептиком и покрываются двумя слоями защитного лака.

Для герметизации и сохранения тепла между рамой и створкой устанавливаются уплотнения. Контуров уплотнения может быть 1 (в этом случае ROTO использует «трехлепестковый» уплотнитель), 2 и даже 3. Понятно, что чем больше контуров, тем лучше.

Но не все производители изготавливают рамы исключительно из дерева. Например, фирма FAKRO ввела в конструкцию рамы довольно большой пластиковый элемент, расположенный в зоне проветривателя. АROTO вообще, наряду с деревянными, предлагает мансардные окна из ПВХ, в которых используется многокамерный ПВХ- профиль компании REHAU. На мировом рынке это первый прецедент. Пластиковые мансардные окна предназначены для помещений с повышенной влажностью и обходятся на $5-15 дороже аналогичных моделей, выполненных в дереве. (Кстати, фирма VELUX по-своему решила проблему установки мансардных окон во влажных помещениях, предложив модель GGU, в которой на раму и створку нанесено водостойкое полиуретановое покрытие.) Есть и другие варианты. Так, компания ONDULINE выпустила мансардное окно-выход на крышу "Ондулин Евро" из окрашенного полиуретана. Изделие предназначено для неотапливаемых чердачных помещений. Отечественный "АГРИСОВГАЗ" пошел еще дальше, впервые в мировой практике произведя мансардное окно, рама и створка которого изготовлены из так называемого "теплого" алюминиевого профиля- он состоит из нескольких металлических частей, соединенных вставками из пластика. И думается, это не последняя попытка заменить дерево в конструкции мансардного окна.

Защита рамы. Для обеспечения еще большей долговечности конструкции деревянные части рамы снаружи защищают металлическими накладками. Изготавливают их из алюминия, поверхность которого покрывается в заводских условиях полимерными термоотверждаемыми красками с высокой светостойкостью. Все фирмы, как правило, предлагают окна одного "универсального" цвета- серо-коричневого. Оттенок у каждого производителя свой, но в целом изделия очень похожи. Цвет выбран не случайно- он наилучшим образом сочетается с любой крышей. На заказ же можно изготовить накладки того оттенка, какого пожелаете. Российская фирма "ОККО" использует накладки из полимерного материала. Они, по мнению производителя, защищают раму ничуть не хуже алюминиевых, открывая при этом более широкие возможности для оформления окна- наряду с темными, предлагаются изделия белого цвета.

Стекла и стеклопакеты. Климат России, как известно, далек от тропического. И мансардные окна должны выдерживать все экстремальные условия зимнего периода, сберегая тепло в помещениях. Для этого в изделиях используется не просто стекло, а стеклопакет, причем однокамерный- ни двух-, ни трехкамерные стеклопакеты не применяются. Обычно формула стеклопакета- 4-16-4 (где 4мм- толщина внутреннего и внешнего стекла, 16мм- расстояние между ними). Для увеличения сопротивления теплопередаче стеклопакет всегда комплектуется энергосберегающим стеклом, устанавливаемым в качестве внутреннего. Фирмы ROTO, ONDULINE, FAKRO и VELUX используют стекло с мягким низкоэмиссионным покрытием- так называемое I-стекло (low-E), имеющее более высокие теплоизоляционные характеристики, чем широко используемое в обычных окнах К-стекло (с твердым "металлическим" покрытием). Все производители в обязательном порядке закачивают между стеклами инертный газ, что еще больше увеличивает теплозащитные свойства конструкции. Коэффициент сопротивления теплопередаче такого стеклопакета у рассматриваемых в обзоре фирм колеблется в пределах 0,64-0,9м2С/Вт, а сопротивление теплопередаче окна в целом- от 0,55 до 0,7м2С/Вт, что соответствует уровню требований нормативных документов, действующих на сегодняшний день.

Идею оборудовать чердаки под жилье- дешевое и доступное для студентов, художников, артистов и других небогатых горожан- предложил еще в XVII в. французский архитектор Франсуа Мансар. Так родилось название "мансарда". Правда, в первое время она была темным и душным помещением с невысоким потолком и скошенными глухими стенами. Снова о мансардах вспомнили в Дании во время Второй мировой войны в связи с катастрофической нехваткой жилья, вызванной большим притоком беженцев. Чтобы мансарды все-таки стали нормальными жилыми помещениями, датский инженер Виллум Канн Рассмунсен в 1947 г. предложил врезать непосредственно в наклонный скат крыши специальное мансардное окно, разработал первую такую конструкцию и придумал ей имя- VELUX (от ve- вентиляция и lux- свет). Новорожденное окно, хоть и было лишено современного технического совершенства, органично вписывалось в облик здания, не требовало при установке серьезных изменений в конструкции кровли и давало много естественного света и чистого воздуха. И навсегда прославило своего создателя.

Фирмы повышают теплозащитные свойства своих окон разными способами. Так, VELUX в этом году вынесла на суд покупателей новое поколение мансардных окон, повышение энергосберегающих характеристик в которых достигается за счет применения стеклопакетов, изготовленных по технологии "теплого периметра". Вотличие от традиционных стеклопакетов, они содержат не алюминиевую, а стальную разделительную рамку (а теплопроводность стали, как известно, в 12 раз меньше, чем алюминия). Кроме того, эта рамка цельная, не разрезанная на части. Врезультате приведенное сопротивление теплопередаче всего окна повысилось до 0,7м2С/Вт- стеклопакет признан морозостойким (тестировался до -55С). Компания "ОККО" с этого года тоже начала использовать принципиально новые стеклопакеты, изготовленные по так называемой TPS-технологии. Вних вообще исключена металлическая рамка, а вместо нее используется бутиловая полимерная матрица с низкой теплопроводностью, что улучшает теплотехнические характеристики по периметру стеклопакета и снижает вероятность конденсации влаги на краю окна (Ro стеклопакета- 0,64м2С/Вт).

В стеклопакетах, установленных в базовых моделях (наиболее экономичных), все фирмы применяют обычное флоат-стекло. Вболее же дорогих изделиях большинство производителей используют стекло закаленное, которое почти в 4 раза прочнее. И это логично: окно обязано выдерживать те же нагрузки, что и кровля. Кроме того, закаленное стекло безопасно: при разбивании рассыпается на мелкие не режущие осколки.

Для увеличения безопасности и улучшения "противовзломных" свойств окна рекомендуется использовать в качестве внешнего стекла триплекс. УFAKRO, например, он образован из двух трехмиллиметровых стекол, между которыми "вклеена" прозрачная ударостойкая пленка. Даже разбитое, такое окно на осколки не рассыпается, а остается в проеме, удерживаемое межстекольной пленкой. Дополнительно увеличит противовзломные свойства конструкции "антивандальное" стекло, состоящее из двух четырехмиллиметровых стекол, разделенных противоударной пленкой. FAKRO серийно монтирует стеклопакеты с триплексом (23) в свои окна Termo Lux. VELUX и ROTO производят стеклопакеты с триплексом только под заказ.

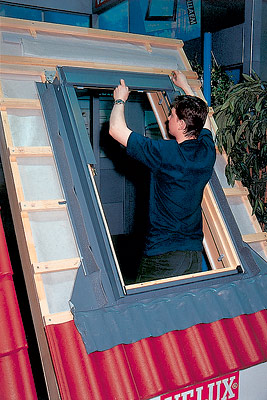

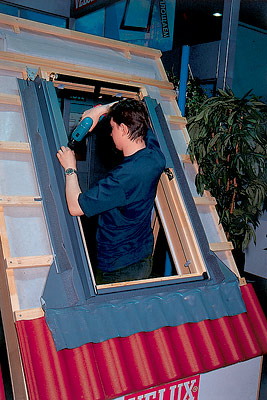

Оклады. Для установки рамы в кровлю используют специальную сборную конструкцию, предназначенную для герметичного соединения мансардного окна с кровельным материалом- так называемый оклад. Он играет едва ли не главную роль в герметизации окна, поскольку является системой водоотвода. Именно поэтому основное требование к окладам- максимальная приспособленность к используемому типу кровельного материала. Задача решается с помощью профилей специальной конструкции, уплотнений, располагающихся в верхней части и по бокам окна, и свинцового фартука внизу (выводит воду с оклада на кровлю). Производятся оклады из того же материала, что и накладки рамы,- из алюминия. На крыше оклад практически не заметен, поскольку его верхние и боковые стороны частично скрыты кровельным материалом.

Чтобы оклады как можно лучше подходили к кровле, все производители выпускают несколько их типов, причем у каждой фирмы принят свой способ классификации. Внаименее подробном варианте деления могут предлагаться всего 2 варианта окладов: для гладких кровельных материалов (таких как жесть, медь и т. д.) и для волнистых (шифер, металлочерепица, натуральная черепица и др.)- это почти универсальная конструкция, пригодная для монтажа на материалы с любой высотой волны. Внаиболее подробном варианте ассортимент окладов может выглядеть так:

  • для гладких листов (величина волны- 0);
  • для мягкой битумной черепицы и материалов с высотой волны до 8мм;
  • для высоты волны до 16мм;
  • для высоты волны до 30мм;
  • для высоты волны более 30мм.

Стоит отметить, что фирма ONDULINE предлагает для своих окон действительно универсальный оклад, который можно устанавливать на кровлях как из гладких материалов, так и из волнистых.

Исходя из деления на типы, в прейскурантах фирм оклады выделены в особую строку, то есть продаются как бы отдельно от самих окон. Это означает, что потребитель сначала выбирает мансардное окно в соответствии с желаемой конструкцией, типом открывания и размерами, а затем оклад, соответствующий примененному кровельному материалу, после чего приобретает «комплект». Заметим, что оклады для профильных кровельных материалов дороже, чем для плоских. И чем выше волна кровельного материала, тем выше и цена оклада, на нее рассчитанного (см. табл.).

Опять-таки не все производители предлагают алюминиевые оклады. Фирма "ОККО" комплектует свои окна окладами из полимерного материала, имеющего более высокое, чем алюминий, сопротивление теплопередаче. Кроме того, оклады "ОККО" позволяют произвести утепление мест соединения оконной коробки с кровельной конструкцей без дополнительных финансовых вложений (например, специальная система утепления от ROTO увеличивает стоимость окна, как минимум, на $160). Сам оклад (тип PL) предназначен для установки на плоский кровельный материал, а для «адаптации» этого же оклада к кровле из профильных материалов «ОККО» предлагает дополнительно приобрести специальный набор (тип R).

И еще один тип окладов, о котором просто нельзя не упомянуть,- это оклады для крыш с малым углом наклона. Все мансардные окна рассчитаны на установку на крышах с углом не менее 15 (а для некоторых моделей- не менее 20), что связано, прежде всего, с обеспечением водонепроницаемости конструкции. Для монтажа на крышах с меньшим уклоном фирмы предлагают специальные оклады, позволяющие увеличить угол наклона плоскости окна относительно ската крыши на 10-12 (у ROTO- 15) и, таким образом, попасть в рекомендуемый диапазон угла установки. УFAKRO это тип оклада EA, у VELUX- типы EAZ и EAW, у ROTO- тип "+15". Стоит такой оклад примерно в 3 раза дороже обычного. Его применение оправдано и для крыш с углом наклона от 15-20 до 35, поскольку позволяет существенно улучшить обзор. При угле наклона более 35 применение таких окладов нецелесообразно, поскольку обзорность уже не растет и освещенность помещения падает.

Фирма FAKRO, в зависимости от ситуации и потребностей, дает возможность выбрать один из трех уровней глубины монтажа своих окон в плоскости крыши: стандартный, а также на 3 и на 6 см глубже стандартного. Специалисты фирмы утверждают, что более глубокая посадка окна (-6 см) позволяет улучшить теплоизоляцию между ним и крышей, а также улучшить внешний вид конструкции, что особенно актуально в случае применения плоских кровельных покрытий. Так ли это на самом деле, пока однозначно ответить трудно- слишком мал срок эксплуатации этого нововведения.

Оклады из меди. Понятно, что алюминиевые оклады на кровлю, крытую медью, не поставишь- образующаяся при контакте материалов электролитическая пара за счет электрохимической коррозии "съест" оклад. Поэтому для медной кровли большинство производителей предлагают и оклады из меди. Стоят они примерно на $65 больше алюминиевых. Кроме того, все фирмы, выпускающие медные оклады, продают и окна с медными накладками. Обходятся они в среднем на $50 дороже. Оклады из полимерных материалов в этом смысле универсальны- их можно устанавливать без проблем и на медную кровлю.

Способы открывания и модели

«Классическое» мансардное окно. Умансардных окон иной, чем у обычных, способ открывания- створка вращается на специальных фрикционных петлях, закрепленных по ее сторонам, примерно в середине по высоте. Такое расположение и такая конструкция петель позволяют открытой створке постоянно находиться в положении, при котором попавшая на нее дождевая вода стекает в сторону улицы за пределы оконного проема (рама установлена наклонно в одной плоскости с крышей; приоткрывая створку, мы уменьшаем угол этого наклона и нижний конец створки сразу же выходит за границу рамы).

Конструкция фрикционных петель позволяет действительно вращать створку- поворачивать на 180 (FAKRO), 160 (VELUX, ONDULINE) или 135 (ROTO) и фиксировать в этом положении (у фирм VELUX, FAKRO, ONDULINE это делается с помощью встроенной задвижки, которая также может зафиксировать створку в чуть приоткрытом положении, предотвращая вероятность ее открывания снаружи). Зачем ее так «выворачивать»? А как иначе помыть наружную сторону? Не вылезать же на крышу!

Но этим функции фрикционных петель не исчерпываются. Практически у всех производителей они позволяют зафиксировать окно в любом приоткрытом положении (например, у фирмы FAKRO таких положений 7) или вообще снять створку, не разбирая конструкцию.

Надо сказать, устройство "классических" мансардных окон у всех фирм, работающих на сегодняшнем рынке, в целом похоже, но у каждого производителя есть свои особенности. И эти особенности проявляются во всем, начиная с конструкции фрикционных петель. Например, чтобы снять створку, предлагаются самые разные технические решения. Пожалуй, наиболее простым является решение фирмы VELUX- на фрикционной петле есть специальная кнопка, нажатие на которую (например, с помощью карандаша) разъединяет части рамы. УFAKRO для такого разъединения придется повернуть отверткой 2 фиксирующих винта. УROTO- снять 2 фиксатора и вынуть специальные стержни. Из других особенностей стоит отметить, что у фирм VELUX и ROTO оси фрикционных петель снабжены самосмазывающимися элементами. УROTO предусмотрена возможность регулировки створки относительно коробки после установки окна. И обо всем этом надо узнать заранее, ведь именно вам придется решать, кого из производителей с его техническими решениями предпочесть.

У ROTO и VELUX не придется добираться с масленкой до осей петель. Сточки зрения сервисного обслуживания конструкция петель от VELUX вроде бы удобнее- ничего не надо крутить, чтобы снять створку. Сдругой стороны, конструкция петель от FAKRO и ROTO вроде бы безопаснее- ребенок створку точно не снимет. Аесли из-за ошибок установки или от влаги конструкция малость перекосится, окно ROTO можно будет «подогнать» без демонтажа. И перечисленными особенностями разница в конструкции окон вовсе не ограничивается.

Расположение ручки. Расположение ручки, открывающей окно, является предметом неутихающего спора между производителями. Вариантов расположения два: внизу створки (фирмы FAKRO, ONDULINE, ROTO) и вверху (VELUX). И каждый из них имеет как преимущества, так и недостатки.

Ручка наверху (окно располагается относительно низко).
Плюсы:

  • Позволяет установить окно на такой высоте, при которой обеспечивается обзор, например, для человека, сидящего в кресле (то есть на расстоянии 90-100 см от пола).
  • Ручка находится на уровне 1,85-2,2 м от пола. При такой установке вы легко достаете до нее, вытянув руку.
  • Ребенок не может дотянуться до ручки и открыть окно.

Минусы:

  • Если мансардное окно расположено довольно высоко от пола, вы не всегда сможете достать до ручки. Таким образом, вам придется использовать дополнительные средства.
  • Высунуться в открытое «классическое» мансардное окно можно только изрядно согнувшись.

Ручка внизу (окно располагается относительно высоко).
Плюсы:

  • Ручку легко достает человек даже маленького роста.
  • Высокое расположение окна позволяет увеличить освещенность центра помещения.

Минусы:

  • Если на подоконнике, находящемся под мансардным окном, имеются цветы, при открывании окна вы постоянно рискуете уронить их.

Но дело не в перечисленных плюсах и минусах. Разное расположение ручки влечет за собой отличия в рекомендациях по установке окон по высоте. Далее цитируем.

Фирма VELUX (ручка наверху):
"Расчет размера и размещения окна должен отвечать визуальным и антропометрическим характеристикам, согласно которым верх оконного проема должен находиться не ниже отметки 1,9-2 м от пола, а зрительный луч сидящего человека иметь сектор обозрения не менее 15 при открытом окне».

Фирма ROTO (ручка внизу):
«Чтобы гарантировать одинаково удобную эксплуатацию мансардного окна со среднеподвесной створкой как для высоких, так и для низкорослых людей, мы рекомендуем расположить ось поворота монтируемого окна на уровне головы. При этом средним надо считать рост 180 см. При таком монтаже даже высокие люди могут пользоваться окном не нагибаясь. Дополнительным преимуществом высокого расположения мансардного окна является то, что в помещение попадает больше света, а нижний уровень окна получается достаточно высоко, предотвращая возможность выпадения из него. Модели окон с верхней осью открывания могут монтироваться чуть ниже, чем модели с классическим открыванием».

В общем, вопросы, где будет расположена ручка и на какой высоте окажется проем окна, при выборе мансардных окон принципиальны. И отвечать на них вам придется по своему усмотрению.

Фурнитура. Для мансардных окон применяется специальная фурнитура, коренным образом отличающаяся от фурнитуры для обычных окон. Ее конструкция у каждой фирмы своя, считается ноу-хау производителя и широко не афишируется. Всамом простом случае имеются в виду ручка и управляемый ею замок, фиксирующий раму в одной точке, а также встроенные задвижки и, конечно же, фрикционные петли. Внаиболее сложном фурнитура- это целая запирающая система. Так, фирма ROTO предлагает мансардные окна с двумя, тремя и четырьмя точками запирания.

Проветривание и вентиляция. Открытое мансардное окно обеспечивает проветривание еще лучше, чем обычное,- поток теплого воздуха из помещения проходит над открытой створкой, свежий воздух "втекает" в комнату под ней. Причем потоки не соприкасаются и друг другу не мешают. Еще один способ проветривания- фиксация створки в приоткрытом положении с помощью ручки (у большинства производителей фиксированных величин приоткрывания несколько) или встроенной задвижки. Фирмы FAKRO, ROTO и VELUX продумали также, как организовать процесс проветривания при закрытом окне: в большинстве их моделей предусмотрено вентиляционное устройство- щелевой лабиринтный клапан, расположенный в верхней части рамной коробки. Он обеспечивает воздухообмен от 25 (FAKRO) до 39м3/ч (VELUX), что вполне соответствует требованиям нормативных документов.

Довольно необычный щелевой проветриватель предложила в новой модели окна V8 фирма "ОККО". Он не "врезан" в раму, а установлен на створке в верхней части. Сам проветриватель изготовлен из пластика и снабжен не потребляющим электроэнергию автоматическим датчиком (новейшая разработка французской фирмы AERECO). Этот датчик открывает или закрывает щель проветривателя в зависимости от уровня влажности в помещении (чем выше влажность, тем больше открыта щель) и регулирует тем самым приток воздуха в пределах от 3 до 35м3/ч.

Итак, мы рассмотрели конструкцию «классических» окон (открывающихся по центральной оси), к которым следует отнести модели «Ондулин Термо» (ONDULINE), FT (FAKRO), GZL и GGL (VELUX), Roto/Ecoline 339 и Roto /Alpine 439 (ROTO), STO и V8 («ОККО»). Но выбор окон у большинства фирм «классическими» далеко не ограничивается.

Типы и конструкции мансардных окон разных производителей

Фирма/тип окна Угол установки, Внутреннее стекло Расстояние между стеклами вид газа Внешнее стекло Кол-во слоев лакового покрытия Ro стеклопакета, м2С/Вт Ro окна, м2С/Вт Кол-во контуров уплотнения Кол-во точек запирания Вентиляционный клапан/кол-во фикс. положений ручки для проветривания
FAKRO/Termo Standart (FTS) 15-89 4-мм I-стекло 14мм- аргон 4-мм флоат-стекло 1 0,66 0,55 1 1 Нет/7
FAKRO/Termo Plus (FTP) 15-89 4-мм I-стекло 16мм- аргон 4-мм закаленное стекло 2 0,66 0,61 2 1 Щелевой/7
FAKRO/Termo Lux (FTL) 15-89 Триплекс 23мм с I-стеклом 16мм- криптон 4-мм закаленное стекло 2 0,66 0, 65 2 1 Щелевой/7
ROTO/Ecoline 33/ Alpine 43 15-90 4-мм I-стекло 16мм- аргон 4-мм флоат-стекло/ 4-мм закаленное 2 0,77 0,61 2 1/3 2 щелевых/2; 1 щелевой/2
ROTO/Alpine 73 дерево/пластик 20-65 4-мм I-стекло 16мм- аргон 4-мм закаленное 2/белый пластик 0,9 0,67 2 3 Нет/2
ROTO/Alpine 84 дерево/пластик 20-65 4-мм I-стекло 16мм- аргон 4-мм закаленное 2/белый пластик 0,9 0,67 3 4 Нет/2
VELUX/GZL 15-90 4-мм I-стекло 16мм- аргон 4-мм флоат-стекло 1 * 0,7 2 1 Вент. устройство 24м3/ч /любое
VELUX/GGL 15-90 Закаленное 4-мм I-стекло 16мм- аргон 4-мм флоат-стекло 2 * 0,7 3 1 Вент. клапан до 39м3/ч/любое
VELUX/GPL 20-55 Закаленное 4-мм I-стекло 16мм- аргон 4-мм флоат-стекло 2 * 0,7 3 1 Вент. клапан до 39м3/ч/любое
ONDULINE/Termo 20-90 4-мм флоат-стекло 16мм- аргон 4-мм флоат-стекло 2 * 0,63 1 1 Нет/2
«ОККО»/STO 20-90 4-мм флоат-стекло 16мм- аргон 4-мм флоат-стекло 2 0,64 * 1 2 Нет/2
«ОККО»/V8 20-90 4-мм флоат-стекло 16мм- аргон 4-мм флоат-стекло 2 0,64 * 1 2 Автоматич. вент. уст-во 3-30м3/ч/2
*- Производителем не указывается

Окна с комбинированной системой открывания. Выглядывать на улицу через "классическое" мансардное окно, честно говоря, неудобно- "щель" между рамой и створкой довольно узка. Чтобы ликвидировать этот недостаток, фирмы-производители разработали модели с комбинированной системой открывания. Такие окна открываются по двум осям: классической- посередине рамы по высоте и верхней (это обеспечивает хороший обзор и "эффект балкончика"). Для "включения" и "выключения" механизма открывания по верхней оси в конструкции, как правило, предусматривается дополнительная ручка- у FAKRO в верхней части створки, у VELUX в нижней (ROTO решила эту проблему без дополнительной ручки). Когда она закрыта, створка открывается как обычно- по средней оси, когда открыта- окно открывается по верхней оси, поднимаясь вместе с частью защитных накладок, которые при "обычном" открывании остаются на раме. Кмоделям, действующим таким образом, относятся FK (FAKRO), GPL (VELUX), Roto/ Alpine 847 дерево/пластик (ROTO). Есть более простой и, кстати, более дешевый вариант окна, открывающегося только по верхней оси- Roto/ Alpine 735 дерево/пластик (ROTO).

Модели с комбинированным открыванием и открыванием по верхней оси в принципе могут использоваться в качестве аварийных выходов на крышу. Но лучше для этих целей использовать специализированные изделия- окна для аварийного выхода на крышу (иногда их называют эвакуационными, что не совсем верно) и окна-люки.

Размеры и стоимость окон и окладов разных производителей

Фирма/модель Стоимость окон и окладов, $, в зависимости от размеров (ширинавысота), см
5578 5598 6698 66118 7898 78118 78140 78160 94118 94140 94160 114118 114140 13498 134140
Окна с центрально-поворотным открыванием («классический» вариант мансардного окна)
FAKRO/Termo Standart (FTS) 160 165 185 192 186 200 220 243 225 244 Х 245 267 250 Х
FAKRO/Termo Plus (FTP) 205 220 225 240 230 255 275 300 285 305 Х 305 330 315 Х
FAKRO/Termo Lux (FTL) 255 275 290 300 300 325 355 390 370 400 Х 400 430 400 Х
ROTO/Ecoline 339 158 165 Х 191 183 197 217 240 227 244 261 242 264 252 298
ROTO/Alpine 439 188 193 Х 201 195 209 230 Х 244 256 Х 257 280 274 Х
VELUX/GZL 179 Х Х 199 199 209 229 265 Х 285 Х 275 285 Х Х
VELUX/GGL 289 Х Х 315 315 355 369 435 Х 425 Х 415 458 Х Х
VELUX/GGU 359 Х Х 375 375 399 432 Х Х 536 Х 494 546 Х Х
ONDULINE/Termo 6401030 170
«ОККО»/STO, включая стоимость установки 6098- $145 115 169 189 208 Х Х Х 209 229 Х Х
«ОККО»/V8, включая стоимость установки 6098- $189 198 214 234 256 Х Х Х 257 273 Х Х
Окна с комбинированной системой открывания
FAKRO/FKP (Termo Plus) Х Х Х Х 320 348 375 Х 390 415 Х 415 Х Х Х
FAKRO/FKL (Termo Lux) Х Х Х Х 409 435 483 Х 502 527 Х 527 Х Х Х
ROTO/Alpine 735K пластик 306 329 Х 342 335* 384* 398* X 406 424 Х 446 497 Х Х
ROTO/Alpine 735H дерево 297 319 Х 332 325* 373* 386* Х 394 412 Х 433 483 Х Х
ROTO/Alpine 847К/Н пластик/дерево 409 426 Х 486 479* 540* 591* Х 596 640 Х 667 711 Х Х
VELUX/GPL Х Х Х Х Х 539 581 675 Х 644 Х 644 685 Х Х
Оклады
FAKRO/Esv для плоских кровельных материалов 43 40 47 46 47 50 52 55 54 56 Х 57 59 55 Х
FAKRO/EZv «Универсальный» для профильных кровельных покрытий 54 56 61 61 62 70 78 75 78 78 Х 78 82 82 Х
FAKRO/Ehv для высокопрофильных материалов 54 56 61 61 62 64 72 73 75 75 Х 77 81 82 Х
ROTO/Ecoline S для кровельных покрытий с высотой волны 0-8мм 34 38 Х 43 42 45 47 50 50 50 54 52 54 47 58
ROTO/Ecoline Z для кровельных покрытий с высотой волны 8-90мм 54 57 Х 62 61 63 71 72 67 72 80 76 80 82 91
ROTO/Alpine S, Z 62 65 Х 68 68 69 70 Х 72 74 Х 80 82 X Х
VELUX/EDH для профилированных кровельных покрытий 64 Х Х 71 73 75 83 90 Х 87 Х 89 93 Х Х
VELUX/EDS для плоских кровельных покрытий 47 Х Х 50 51 55 57 60 Х 61 Х 62 64 Х Х
ONDULINE/Termo 6401030 универсальный 62
«ОККО»/PL для плоских кровельных материалов 6098- $44 47 49 52 54 Х Х Х 55 56 Х Х
«ОККО»/R-набор для установки оклада PL на профил. кровле 6098- $15 15 15 15 15 Х Х Х 19 19 Х Х
* — ширина окна 74 см; Х — данный размер не производится

Некоторые рекомендации по выбору и монтажу мансардных окон

  • Площадь мансардных окон должна составлять не менее 1/10 площади пола помещения (СНиП 2.08.01-89). Все требования к мансардным окнам указываются в ГОСТ 30734-2000.
  • Для создания правильной циркуляции воздуха внутренние откосы мансардного окна должны располагаться так, чтобы нижний откос был перпендикулярен плоскости пола, а верхний параллелен плоскости потолка. Радиатор отопления рекомендуется устанавливать прямо под мансардным окном (что позволит избежать конденсации водяного пара на стекле). Не рекомендуется размещать непосредственно под мансардным окном какую-либо мебель (фирма VELUX c последним не согласна и считает, что при использовании окон с верхним открыванием под окном можно установить мебель).
  • Подоконник целесообразно расположить на некотором расстоянии от стен, чтобы оставался воздушный зазор (некоторые производители рекомендуют не сплошной подоконник, а с перфорационными отверстиями), предусматривая возможность полного осевого поворота оконной рамы.
  • Невысокие окна (например, 78 см) можно монтировать в крыши с большим углом наклона. При небольшом наклоне подходят более высокие окна- чем меньше угол наклона крыши, тем более высоким должно быть мансардное окно. Соблюдение этого принципа позволяет сохранять на постоянном уровне визуальную площадь светового проема.
  • Большинство мансардных окон монтируются в проем между стропилами. И ширина окон обычно выбирается в соответствии с их шагом. Некоторые производители (кроме VELUX) рекомендуют крепить окна не только к стропилам, но и к обрешетке, для чего предлагается приобрести специальную систему креплений (c окнами FAKRO поставляется универсальная система креплений), что существенно упрощает монтаж и снижает трудоемкость работ, а также позволяет не столь жестко «привязывать» ширину мансардного окна к шагу стропил.
  • При горизонтальном "спаривании" окон в комбинированную систему их высота должна быть одинаковой, а вот ширина может быть разной. При "спаривании" по вертикали ширина окон, наоборот, должна быть одинаковой, а высота- разной.
  • Если необходимо установить в комбинированной системе по горизонтали более трех окон, следует заранее выбрать их размер, чтобы еще на стадии строительства предусмотреть соответствующее расстояние между стропилами в зоне будущей установки мансардных окон.

Окна для аварийного выхода на крышу. Впринципе это такие же мансардные окна, устанавливаемые на те же оклады. Но система открывания у них другая: от себя вверх- модель FE, снабженная держателями, спуск которых позволяет приподнять створку с обычных 40 до 68 от FAKRO (94140 см, цена- $675-723; 114140 см- $755-807, в зависимости от исполнения Plus или Lux) или от себя вбок- модели FW от FAKRO (6698 см, цена- $225-290; 66118 см- $240- 300, в зависимости от исполнения Plus или Lux, плюс оклад- $61), Roto DA 2 от ROTO (5485 см, цена- $224). Створка окна с открыванием от себя вбок может откидываться как влево, так и вправо. Вбольшинстве случаев такие изделия снабжены газовым амортизатором, что, с одной стороны, облегчает открывание створки, а с другой- предотвращает ее случайное захлопывание. Высокие теплоизоляционные свойства и хороший внешний вид позволяют использовать эти модели в жилых помещениях.

Окна-люки. Они предназначены для нерегулярных выходов на крышу и устанавливаются в неотапливаемых чердачных помещениях. Имеют встроенный оклад и крышку, которая может быть приоткрыта и зафиксирована в этом положении с помощью ручки или откинута вверх на 180. Предлагаются такие модели четырьмя фирмами. УFAKRO крышка изготовлена из поликарбоната- модель WS (5475 см- $150; 8686 см- $230). УVELUX это модель GVT со встроенным окладом (5483 см- $219). Уфирмы ONDULINE- уже упоминавшееся полиуретановое окно "Ондулин Евро" (5264 см- $150), в крышке которого установлен стеклопакет с формулой 4-14-4 без энергосберегающего стекла, а между стеклами закачан воздух (сопротивление теплопередаче 0,4м2С/Вт). УROTO- модель Lucarno 210 (4555- $125; 4573- $120).

Комбинированные, карнизные окна и окна-надставки. Всилу особенностей конструкции мансардные окна ограничены в размерах- площадь самого большого из них не превышает 1,6м2. Поэтому одиночное мансардное окно редко удовлетворяет потребности в освещении пространства. Увеличить освещенность можно несколькими способами.

1. Приобрести и смонтировать рядом несколько одиночных окон. Однако у этого способа есть два серьезных недостатка:

  • между окнами остается довольно значительное расстояние, которое не позволяет добиться ощущения единства оконной конструкции;
  • усложняется стропильная конструкция, непросто уложить и кровельный материал между окнами.

2. Приобрести специальный "комбинированный" оклад и соответствующее ему количество окон и смонтировать их (обычно при этом расстояние между окнами 10 см). Втаких окладах мансардные окна могут объединяться в группы: горизонтальные, вертикальные и комбинированные. Подобные оклады предлагают ROTO, VELUX и FAKRO в достаточно широком спектре вариантов. Стоимость комбинированного оклада рассчитывается как стоимость необходимого количества одиночных плюс 15-20%.

Чтобы еще более расширить диапазон комбинирования окон, фирма ROTO, а за ней не так давно и FAKRO предложили карнизное окно. Оно предназначено для установки в паре со стандартным мансардным окном, но монтируется уже не в плоскости кровли, а в плоскости стены. Втакой «паре» один компонент можно сделать открывающимся, а второй глухим, что существенно удешевляет общую стоимость. Для установки «пары» используется специальный оклад.

Дополнить ансамбль помогут небольшие окна-надставки (FAKRO) треугольной, прямоугольной или сегментной формы. Дополнительное освещение и оригинальный дизайн- несомненные достоинства такого решения. Правда, цена подобных окон весьма внушительная.

Повысить удобство использования окон помогут предлагаемые всеми производителями дополнительные аксессуары. Кним относятся различные вспомогательные детали (стержни и шнуры) и дистанционно управляемые устройства для открывания окон ($200-1000, в зависимости от "навороченности"), а также солнцезащитные элементы- шторы обычные ($25-30 за 1м2), теплоизоляционные ($60-65 за 1м2) и светонепроницаемые (около $70 за 1м2), жалюзи ($40-50 за 1м2) и наружные маркизы ($45-55 за 1м2). Неплохо дополнить окно москитной сеткой (из ПВХ или стекловолокна), направляющие для которой монтируются в проеме с внутренней стороны ($100-130 за 1м2).

Предлагается также множество аксессуаров, повышающих безопасность эксплуатации и защищенность окон от взлома: датчики дыма, дождя, ветра (они объединяются в автоматическую систему, работой которой управляет центральный процессор), замки (оберегают от нежелательного открывания окон детьми- около $20) и рольставни ($250-400 за 1м2, в зависимости от вида привода).

Редакция благодарит фирмы ROTO FRANK, FAKRO, VELUX, ONDULINE и «ОККО» за помощь в подготовке материала.
