Нестандартные фигурные окна: придание индивидуальной формы

Однообразие городских кварталов, застроенных типовыми домами, стало притчей во языцех. Протест против подобной унификации требует выхода и находит его при возведении загородных домов. Ну а желание придать строению ярко выраженную индивидуальность практически невозможно реализовать без применения оригинальных светопрозрачных конструкций.

Варьирование формы, расположения и размера окон является одним из наиболее выразительных архитектурных приемов. Порой именно окна определяют характер фасадов. Нестандартные светопрозрачные конструкции способны подчеркнуть выбранный архитектором стиль либо, напротив, помогают отступить от устоявшихся канонов. Они украшают дом снаружи и в то же время играют важную роль в интерьере, по-особому обрамляя световой проем.

Фото 1
Архитекторы Е.Отарова, Н.Головина
Фото В.Нефедова

Фото 2
Polonia

Фото 3
Архитектор М.Борщевский
Фото К.Манько

Фото 4
Архитектор Е. Щелканова Фото К. Манько

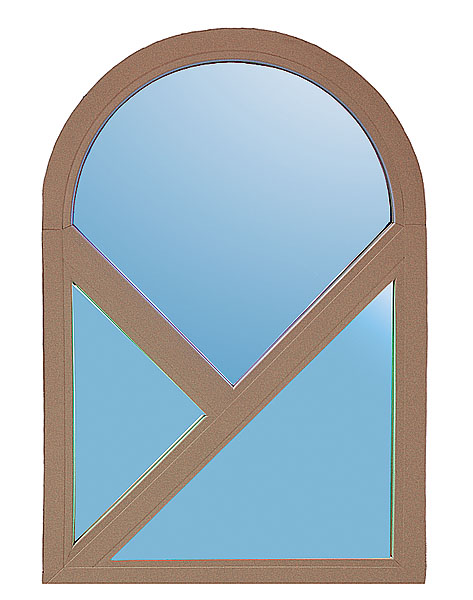

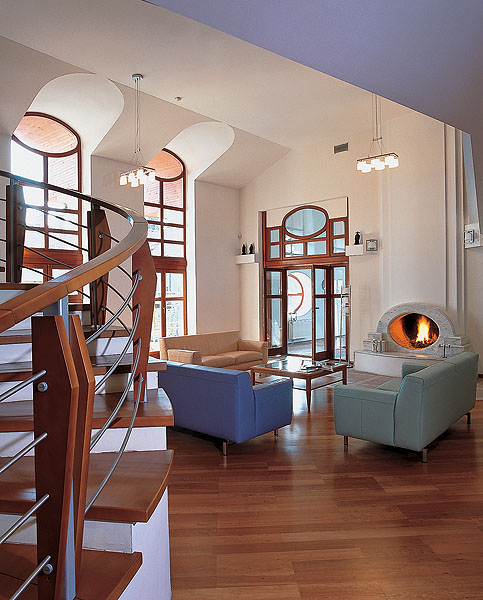

1.Окно может иметь самую причудливую форму, но при этом благодаря усилению импостами представлять собой весьма прочную конструкцию

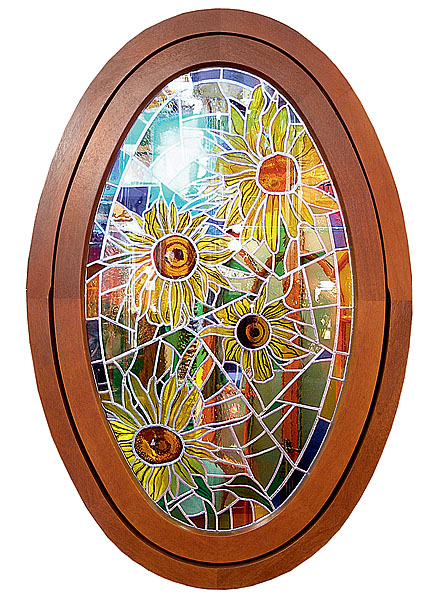

2.Овальное окно-витраж из массива красного дерева (Urzedowski)

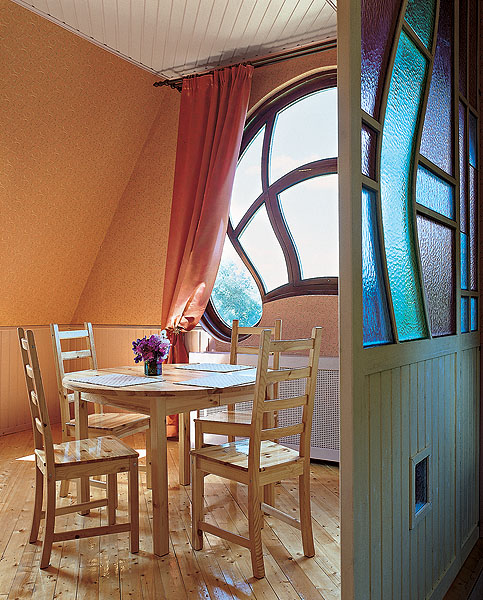

3.Некоторые крупные предприятия могут изготовить окна, перегородки, межкомнатные и входные двери в одном стиле

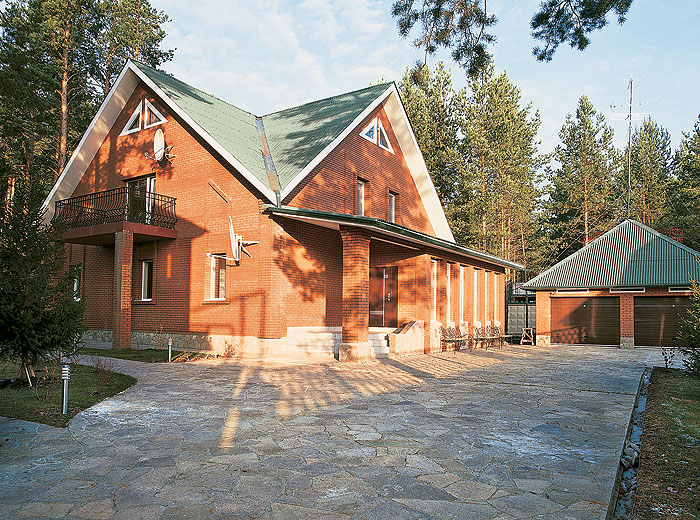

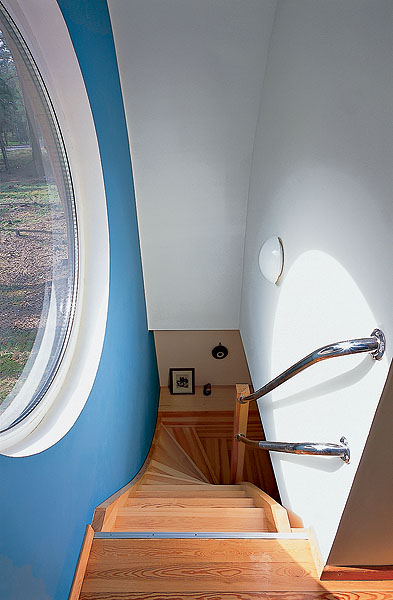

4.Наиболее популярная форма слуховых окон- круглая или треугольная

Кразряду нестандартных относят прежде всего фигурные окна (круглые и полукруглые, овальные и полуовальные, арочные и полуарочные, трапециевидные, треугольные идр.), а также окна с большой площадью створок (витринные, или французские). Такие конструкции находят применение не только в загородном строительстве. Особняки, возведенные в XIX- начале XXв. и ныне реставрируемые, сталинские дома и некоторые новостройки- во всех этих зданиях встречаются проемы, остекление которых требует особого подхода.

Межи на полях стеклянных

Существует множество способов стилизовать окна под старину. Прежде всего, применяют фальшпереплеты- накладные и встраиваемые в стеклопакет.

Вмонтируемую раскладку делают из узких (8-12мм) пластиковых либо алюминиевых профилей. При ее установке важно, чтобы расстояние между стеклами составляло не меньше 16мм, иначе при манипуляциях со створкой и сильных порывах ветра она будет дребезжать, ударяясь о стекло (особенно если стеклопакет значительных размеров). Ширина накладных горбыльков из ПВХ, дерева или алюминия варьируется в широких пределах. Они создают вполне достоверную иллюзию традиционного переплета, история которого восходит к тем временам, когда невозможно было изготовить большие стекла. Полностью же воссоздать его можно с помощью специального профиля- стеклоделящего горбылька (или стеклоделящей шпросы), однако это намного более сложная технология, и поэтому применяется она редко.

Некоторые производители ПВХ-систем- КВЕ, Schco, Trocal (все- Германия)- в богатом ассортименте выпускают декоративные доборные профили, специально предназначенные для стилизации окон под старину: фасонные штапики, накладки на импосты идр. Такую продукцию изготовляют только на зарубежных заводах, а на нашем рынке она большая редкость: доставка в Россию возможна лишь по заказу.

Приспосабливаясь к форме

И из ПВХ, и из алюминия, и из дерева можно изготовить оконные блоки сложного архитектурного рисунка, но при этом существуют ограничения, обусловленные свойствами данных материалов и спецификой производственных технологий. Ведь необходимо, чтобы нестандартные окна удовлетворяли тем же требованиям к звуко- и теплоизоляции, что и обычные, не уступали последним по показателям воздухо- и влагонепроницаемости и, наконец, были достаточно прочными и удобными в эксплуатации. Итак, попытаемся выяснить, какие задачи по плечу современным производителям, а какие- нет. Оговоримся сразу, что особое внимание в статье будет уделено пластиковым окнам, пользующимся в настоящее время наибольшим спросом.

"Комас+"
а.

"Евроокна"
б.

ЮККО
в.

ЮККО
г.

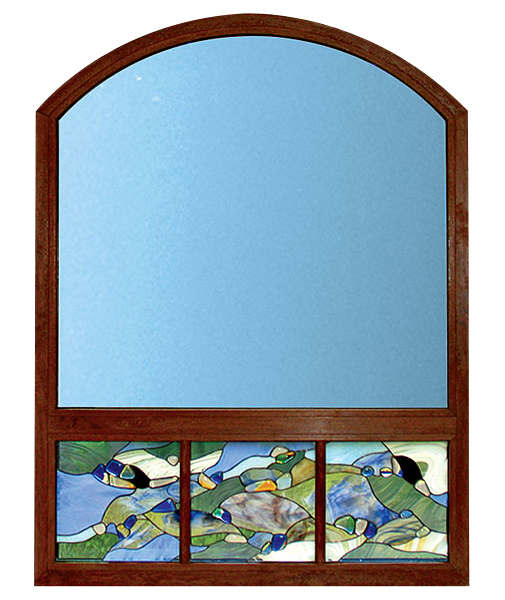

Эксклюзивные модели окон с витражными стеклами: а- арочное из массива сосны (Isarholz); б- полуарочное из ламинированного профиля КВЕ («Евроокна»)

Ширина накладных пластиковых шпрос (в) варьируется в пределах 8-40мм. Вмонтированная в стеклопакет раскладка (г) редко бывает шире 12мм, но зато она позволяет создать сложный узор, так как легко изгибается после нагрева промышленным феном.

Гнем свою линию. Среди фигурных конструкций традиционно наиболее популярны арочные окна. Иесли готические стрельчатые и мавританские (в форме подковы) арки можно отнести к разряду экзотики, то на долю полуциркульных приходится не менее 6-8 % оконного рынка. Впоследнее время в связи с модой на североевропейский стиль широкое применение находят полуарки, у которых криволинейный участок не плавно «вытекает» из вертикальных брусков, а присоединен к ним под углом.

Основное ограничение на изготовление арочных и полуарочных, круглых, овальных оконных конструкций из пластика связано с тем, что минимальный радиус, под которым можно изогнуть профили, ограничен. Так, для главных ПВХ-профилей (к ним относятся профили коробок, створок, импостов) он составляет 5-6 их высот. То есть для профиля коробки (в большинстве систем его высота- около 70мм или чуть меньше) минимальный радиус изгиба будет равен 350мм, для профиля створки (высота- около 80мм)- 400мм. Таким образом, нельзя изготовить глухое арочное (круглое) окно шириной (диаметром) менее 700мм, а открывающееся- менее 800мм. При этом у каждого производителя окон есть свои ограничения- они зависят главным образом от того, каким оборудованием располагает фирма.

Фото 5
Rudupis

Фото 6

Фото 7
"Теплые окна"

Фото 8
"Евроокна"

5.Компания Rudupis разработала технологию, позволяющую соединять стеклопакеты в деревянных окнах под углом 90 без применения рамочных и створочных деталей

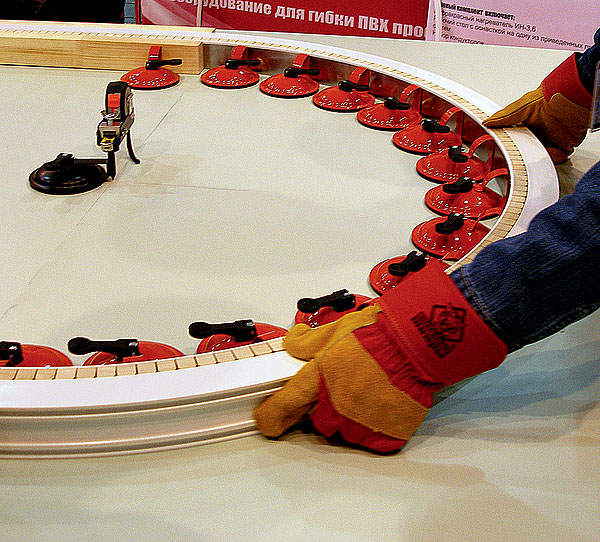

6.Демонстрация технологии изгибания ПВХ-профиля на выставке MosBuild 2008 (стенд компании "Интерпласт")

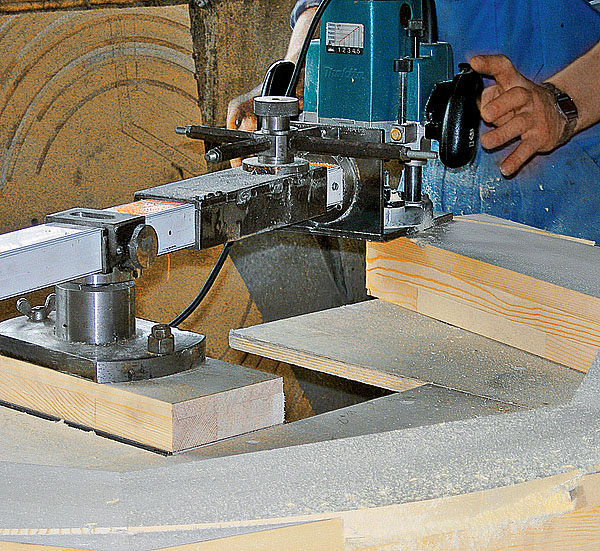

7.Изготовление арочной части окна из клееного бруса

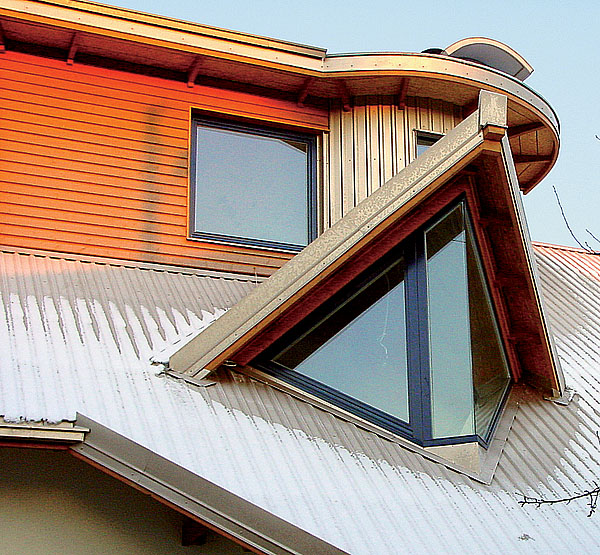

8.Открывание окон с углом менее 30 затруднено

Кратко расскажем о том, как гнут ПВХ-профиль. Деталь нагревают примерно до 130С, после чего ей придают нужную форму, пользуясь специальными приспособлениями (наиболее распространена система из деревопластикового кондуктора, форма которого при помощи вакуумных присосок перенастраивается под нужный радиус изгиба). Существуют два основных способа нагрева пластикового профиля: "мокрый", при котором деталь погружают на 10-15мин в ванну с горячим глицерином, и "сухой"- профиль помещают в камеру с керамическими нагревательными элементами или прогоняют через его полости горячий воздух. Итем и другим способом можно нагреть участок профиля протяженностью 3000мм и даже более без ограничения общей длины детали.

Гнут как белые, так и цветные профили- ламинированные, с акриловым покрытием,- причем внешний вид и прочность сцепления облицовки с поверхностью при этом нисколько не страдают. «мокрый» способ, появившийся раньше, чем «сухой», позволяет более равномерно прогреть профиль. Благодаря этому удается предотвратить появление внутренних напряжений в структуре гнутого материала и других нарушений. Однако дорогостоящее и громоздкое оборудование для «мокрого» нагрева есть в наличии далеко не у всех производителей.

Мнение специалиста

Для изготовления нестандартных оконных блоков дерево по нескольким причинам является самым подходящим материалом. Прежде всего потому, что деревянные профили более устойчивы к нагрузкам, приводящим к нежелательным изгибам. Кроме того, способность удерживать крепеж, прочность угловых соединений деревянных рам и створок несколько выше, чем изготовленных из ПВХ-профилей (несмотря на наличие в последних металлического вкладыша). Инаконец, дерево, в отличие от пластика, практически не подвержено тепловому расширению. Заданная геометрия створок не меняется в процессе эксплуатации- если, конечно, материалом для окна послужил качественный клееный брус. Таким образом, есть возможность производить окна и балконные двери высотой до 2800мм (при ширине 800мм), а также фигурные самой сложной формы без опасений за их надежность и долговечность.

Совсем недавно появились технологии, позволяющие оберегать фигурные окна с изогнутыми линиями от атмосферных воздействий при помощи защитно-декоративных алюминиевых накладок, что существенно повысило эксплуатационные характеристики изделий и расширило область их применения.

Дмитрий Якубов, генеральный директор компании «Рудупис»

Криволинейные участки ПВХ-профилей не армируют (металлический вкладыш нельзя изогнуть по заданному радиусу одновременно с окружающим его ПВХ-профилем без повреждения последнего). Азначит, на них невозможно прочно закрепить фурнитуру- петли, "ножницы", фиксирующие створку в открытом положении, ит.д., а также упрочняющие конструкцию элементы- импосты. Это, в свою очередь, накладывает ограничения на максимальные размеры конструкций и способы их открывания. Так, диаметр круглого открывающегося окна с однокамерным стеклопакетом должен быть не более 1200мм, при этом обязательно наличие горизонтального или вертикального армированного импоста, к которому крепят петли. Окна из гнутого профиля сильно проигрывают своим прямоугольным собратьям по способности сопротивляться взлому- из-за того, что у них есть участки без армирования. Поэтому на них необходимо устанавливать защитные конструкции.

"Комас+" а.	"Комас+" б.	"Комас+" в.
"Комас+" г.	Troсal д.	ЮККО е.

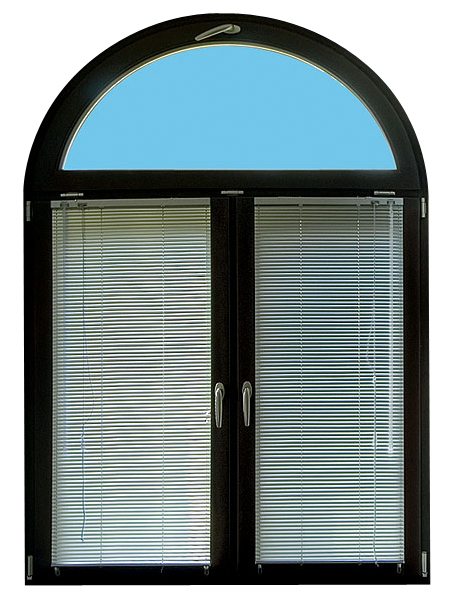

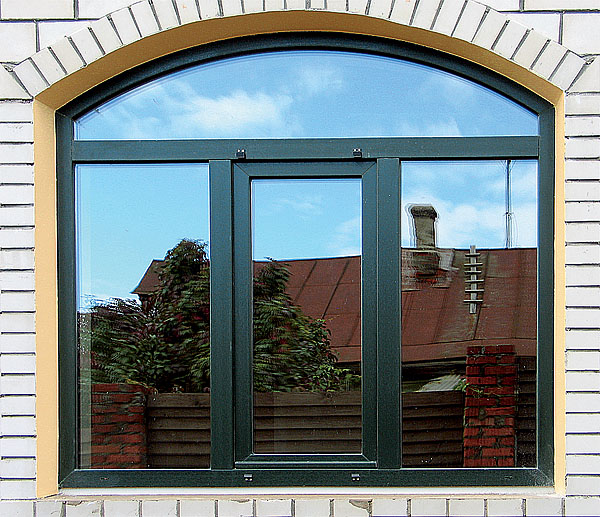

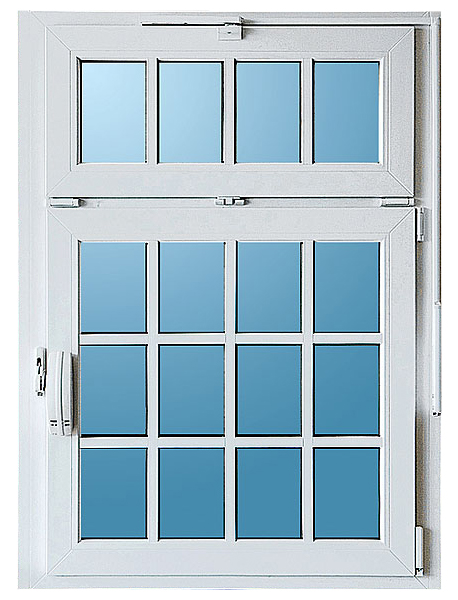

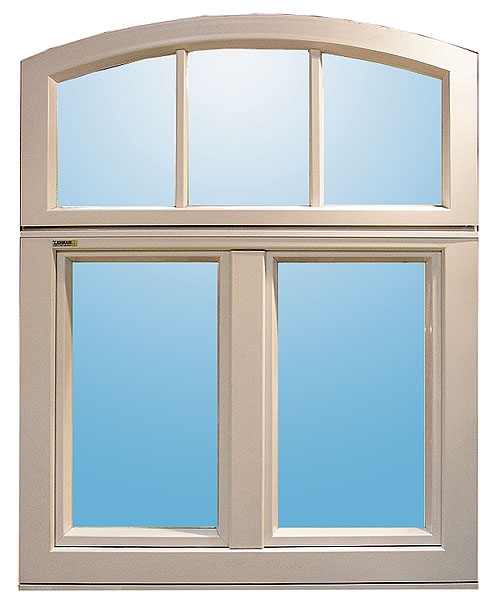

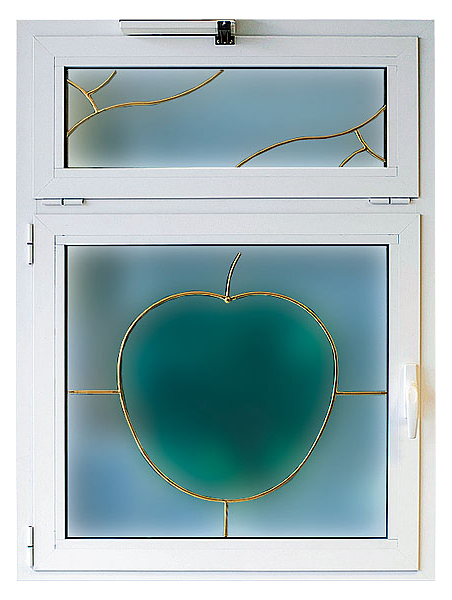

Модели окон: а- с глухой фрамугой; б- с открывающейся фрамугой; д- глухое из ПВХ-профилей; е- деревянное с тремя открывающимися створками.

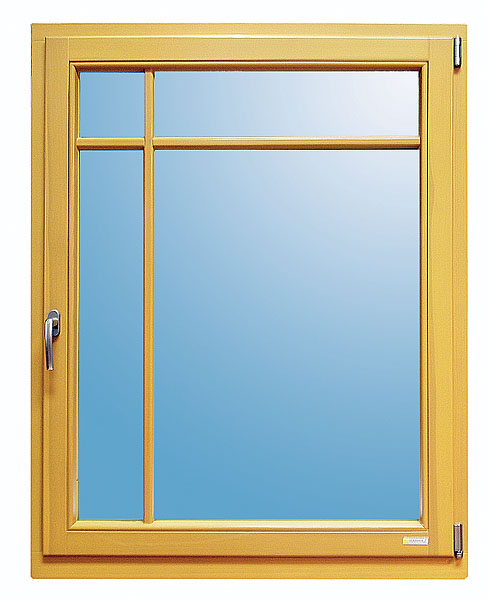

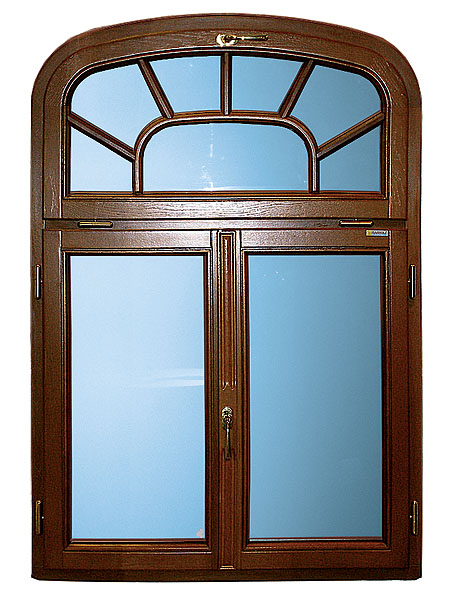

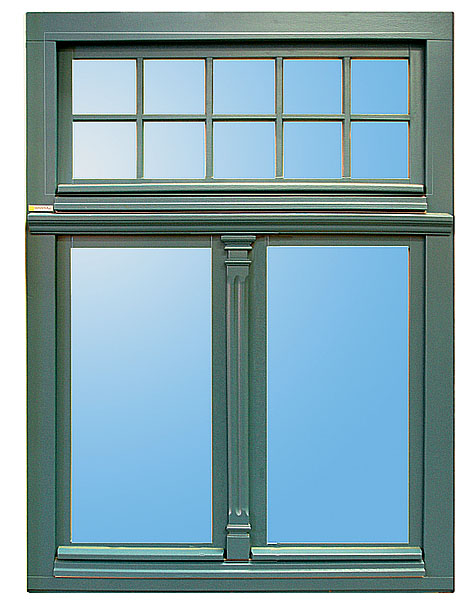

Модели деревянных окон с фальш-горбыльками: в- стилизованное под старину, с фрамугой и декорированным импостом; г- современного типа.

Поиск наиболее удачного конструктивного и технологического решения в каждом случае требует индивидуального подхода. и даже при сложных проемах и порой невыполнимых требованиях заказчика часто удается найти компромисс: полуарка вместо арки, укрепление конструкции дополнительными импостами и вклейка стеклопакета в створку, оптимальное сочетание глухих и открывающихся частей. Например, чтобы арочное окно по показателю герметичности не уступало прямоугольному, его лучше сделать с глухой верхней частью, отделенной горизонтальным импостом, и нижней прямоугольной створкой (створками), которую можно открывать любым способом.

Арочные конструкции изготовляют и из алюминия. Алюминиевые оконные профили изгибают методом холодной прокатки на валковых станках. Минимальный радиус изгиба обычно не превышает трех высот профиля. Данная технология обеспечивает неизменность размеров сечения профиля, а его прочность нисколько не страдает. Увы, необходимость окупить дорогостоящее оборудование диктует высокую цену на окна, выполненные с применением гнутого профиля: 1м² арочного окна из алюминия стоит в 2-2,5раза дороже, чем 1м² обычного.

Мнение специалиста

Вопрос изготовления «нестандарта» не регламентирован общей технологической документацией, касающейся производства ПВХ-окон, и зависит в первую очередь от опыта фирмы в этой области. Для решения подобных задач требуются специальное оборудование, оснащение и, конечно же, квалифицированные мастера, обучение которых возможно только на практике. Чтобы получить стабильные по качеству изделия, например с арочными элементами, сначала неизбежно приходится расходовать большое количество материала на брак. Увы, отдельные предприятия, сотрудники которых не имеют необходимых знаний, могут принять заказ на любой «нестандарт», не предупреждая клиента о существующих технических ограничениях. При этом уровень сложности будет определять высокую цену изделий, что отнюдь не гарантирует соответствующего качества. Поэтому, прежде чем заказывать в той или иной компании окно нестандартной формы, размера или комплектации, нужно поинтересоваться ее опытом в области изготовления подобных конструкций.

Григорий Аляев, руководитель отдела обучения компании «профайн РУС»

Деревянные арочные, круглые и другие подобные окна делают, выпиливая деталь из предварительно склеенной многоугольной заготовки, а затем фрезеруя в ней необходимые пазы. Такой способ увеличивает количество отходов и весьма трудоемок, но зато обеспечивает высокоточную подгонку притвора. Ширина арки при этом может быть минимальной- ограничение в 300мм вызвано тем, что под радиусом меньше 150мм невозможно изогнуть алюминиевую дистанционную рамку стеклопакета (но и это ограничение снимается при использовании гибкой рамки из поликарбоната). Цена арочного деревянного окна в 1,6-2,2раза выше, чем прямоугольного такой же площади.

Фото 9
"Окна Хоббит"

Фото 10
Архитектор Г.Легздиньш
Фото К.Манько

Фото 11
Архитектор И.Князев
Фото В.Васильева

9.Пластиковое окно из цветного профиля Veka

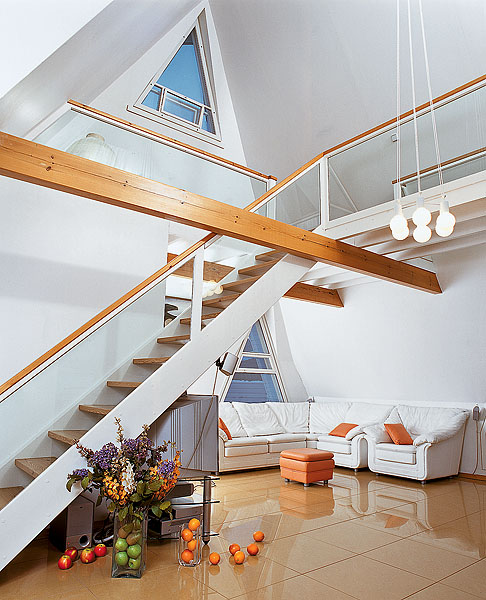

10,11.Масштабное применение фигурных светопрозрачных конструкций в одном здании предполагает ысокопрофессиональный подход к проектным и строительным работам. Только при этом условии окна органично впишутся в облик дома и его интерьер. Ачтобы они не доставляли лишних хлопот при эксплуатации, заказывать изделия следует только у ведущих производителей

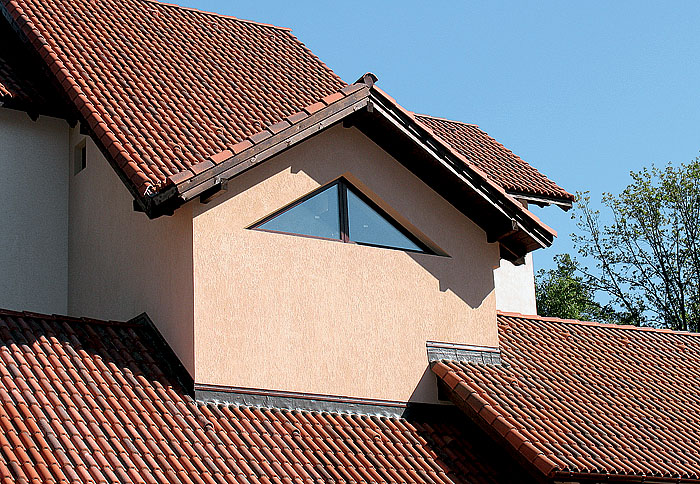

Из угла в угол. Треугольные и трапециевидные окна чаще всего применяют в мансардных и полумансардных этажах. Окна такой формы органично вписываются в фронтоны здания; их можно также установить в люкарны. Данное решение при остеклении мансарды является альтернативой окнам, монтируемым в крышу.

Но и здесь никуда не деться от технических ограничений. Минимальный угол сварки ПВХ-профилей зависит от их типа и возможностей оборудования (у большинства сварочных станков длина нагревательных элементов не превышает 210мм). Как правило, минимальный угол, под которым удается сварить профили, составляет 30. Впринципе их можно сварить и под более острым углом, но при этом шов получится несплошным и его прочность на разрыв не будет соответствовать действующим нормам (согласно ГОСТ30673-99 "Профили поливинилхлоридные для оконных и дверных блоков" она должна составлять не менее 70 % от прочности целых профилей). Здесь речь шла только о глухих окнах, которые изготовляют без применения створочных профилей. Минимальный же угол, под которым можно сварить профили створки,- 45. Если уклон крыши менее 45, в фронтонах лучше сделать трапециевидные проемы. Такая форма окон позволяет повторить линию скатов крыши, но обойтись при этом без чрезмерно острых углов, которые имели бы место в треугольной конструкции.

Мнение специалиста

При проектировании дома с нестандартными оконными проемами желательно посоветоваться со специалистом из фирмы, производящей окна. Нередки случаи, когда после замера оказывается, что по технологическим причинам невозможно изготовить пластиковое окно для данного проема, а если это и реально, прочность и/или герметичность конструкции будут неудовлетворительными. Так, например, если радиус кривизны арки меньше допустимых значений, кромки деталей отклоняются наружу, а на поверхности лицевых стенок вероятно появление гофр. Но даже при радиусе, равном шести высотам профиля, размеры его сечения в месте изгиба изменяются, что сказывается на качестве притвора. Довольно часто заказчики просят сделать светопрозрачные конструкции с площадью створок более 2,5м² без импостов или с большим расстоянием между ними (модные сегодня французские окна), игнорируя тот факт, что ПВХ-профили не обладают для этого достаточной прочностью. Лучшие материалы для таких моделей окон и дверей- дерево или «теплый» алюминий.

Владимир Гортинский, ведущий технический специалист компании ЮККО

Из алюминиевых и деревянных профилей (первые сопрягают в углах с помощью вставляемых в камеры соединителей, вторые- применяя прямой шип или шпонки из полиамида) можно изготовить окна с более острыми углами: при открывающихся створках- около 30, при неоткрывающихся- около 20.

Треугольные окна, как правило, оснащают только поворотной либо только откидной фурнитурой, по возможности располагая петлевую группу на стороне, которая находится напротив наиболее острого угла (иначе велика вероятность, что створка будет задевать фальц коробки). Трапециевидные же окна могут быть как поворотными или откидными, так и поворотно-откидными.

Теория больших чисел

Французские (и любые другие крупноформатные) безимпостные окна из ПВХ-профилей можно изготовить только в том случае, если размер полей остекления и масса стеклопакетов не превышают максимально допустимых величин. Специалисты «оконных» фирм определяют их значения по диаграммам, которые есть в сопровождающей технической документации к каждой профильной системе.

Ограничения по размеру зависят от множества факторов: высоты и ширины профиля, толщины стенок усилителя, массы стеклопакета, типа притвора (штульповый, импостный), геометрии створки. Для большинства популярных сегодня систем пятикамерных профилей- Brilliant-Design (Rehau), Expert (KBE), Softline (VEKA, все- Германия), Chem L-700 (LG, Корея), Premium (Proplex, Австрия), Suprema (ExProf, Россия) и многих других- максимальные размеры прямоугольной створки с однокамерным стеклопакетом составляют примерно 2100900мм, но при ширине 1500мм высота будет уже меньше- также 1500мм. На практике изготовители окон, как правило, отступают от максимальных величин, указанных в технической документации, в меньшую сторону и устанавливают свои ограничения по размерам створок для каждого типа конструкции.

Мнение специалиста

Выяснить, имеет ли компания, в которой вы собираетесь заказать нестандартные пластиковые окна, опыт изготовления таких конструкций, не так уж сложно. Впервую очередь попросите альбом с фотографиями остекленных объектов. Желательно, чтобы там нашлись окна, похожие на те, что нужны вам. Далее узнайте, какие ограничения могут быть по требуемому типу конструкции. Если вам ответят, что никаких ограничений нет, стоит усомниться в компетентности консультанта и соответственно в позиции компании на рынке. Инаконец, выясните сроки выполнения заказа. Если при сравнительно небольшом объеме (например, остекление дачного дома) они превышают 1мес или продавец отказывается о них сообщать, значит, вероятнее всего, изготовление окон перепоручат другой фирме- естественно, это отразится на цене.

Лев Минуллин, руководитель отдела продвижения группы компаний «Проплекс»

Наиболее подходящими для производства окон большого размера по праву считают алюминиевые профили. Врамках каждой системы существует градация главных профилей по высоте (видимой ширине) в зависимости от расчетной массы створки (50-400кг). Но здесь вступают в силу ограничения по максимальной площади стеклопакета, зависящие от ветровых нагрузок (учитываются регион, тип местности, высотность установки).

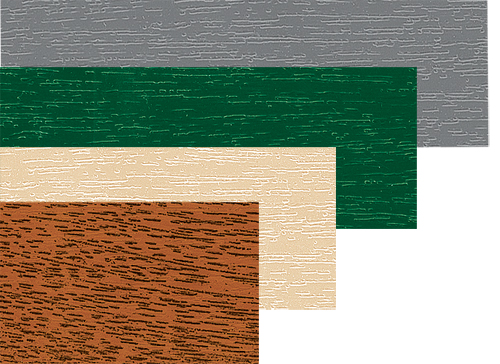

Все цвета RAL

Индивидуализм в строгих рамках RehauОкна из цветных ПВХ-профилей- ламинированных и с акриловым покрытием- "оконные" фирмы относят к разряду "нестандарта". Вряде случаев изготовителям окон приходится специально заказывать у производителей ламинированные профили того цвета, который выбрал клиент. Многие крупные фирмы располагают собственным оборудованием для ламинирования, но в наличии, например, может не оказаться окрашенного в массе цветного профиля- он необходим, если заказчик хочет, чтобы лицевые и нелицевые (видимые лишь тогда, когда окно открыто) поверхности коробок и створок не слишком различались по цвету; акриловое покрытие наносят только в процессе производства профилей. Всвязи с этим существенно увеличивается не только цена окон, но и сроки их изготовления.

Материализация мечты

Любые нестандартные конструкции производят только на заказ. Из фирмы приезжает специалист, который выполняет замер (в случае с нестандартными окнами нужно сделать геометрическое построение по градусной сетке, а при неправильной геометрии проема- на месте изготовить шаблон). Если у компании есть все необходимое оборудование, время выполнения заказа по сравнению со стандартными окнами увеличится на 5-15дней (хотя, безусловно, все зависит от степени сложности поставленной задачи). Если же потребуется помощь смежников, сроки могут возрасти на 1мес и более. Стоимость нестандартного окна всегда рассчитывают индивидуально- здесь не помогут никакие «калькуляторы», имеющиеся на интернет-сайтах многих фирм. Довольно часто повышается и стоимость монтажа (обычные 10% от цены окон превращаются в 15 или даже 20%).

Повышающие коэффициенты для цен на нестандартные пластиковые окна

Тип окон	Коэффициент
Арочные	1,3-1,6
Треугольные и трапециевидные	1,2-1,4
С фальшпереплетом	1,2-1,4
С односторонней ламинацией	1,2
С двухсторонней ламинацией	1,3
