Умный дом: от простого к сложному

(электроустановочные приборы, облегчающие нашу жизнь)

Умный дом: от простого к сложному Создание "умного дома" в полном понимании этого термина по-прежнему остается дорогим удовольствием. Сознавая это, многие фирмы производят отдельные его элементы, которые не требуют встраивания в единую информационную систему. Однако их автономное применение позволяет жилищу в значительной степени "поумнеть". Подобным изделиям мы и посвятили серию статей под общим заголовком "Пусть дом поумнеет".

Дизайнер интерьера Л.Сизова
Фото К.МанькоСначала просто перечислим изделия, о которых успели рассказать в уже опубликованных статьях: сенсорные выключатели; выключатели-переключатели (их подразделяют на проходные и перекрестные), светорегуляторы (диммеры), таймеры и автономные аварийные светильники. На отечественный рынок эти изделия поступают в основном из стран Европы. Так, Великобритания представлена продукцией MK Electric. Германия- целой дюжиной фирм: ABB, B.E.G., Berker (входит в концерн Schneider Eleсtric), Duwi, Elso, Gira, Jung, Kopp, Merten, Osram, Siemens, Steinel и Theben. Авот итальянских компаний две: BTicino (входит в концерн Legrand) и Vimar. Вто время как испанских- четыре: BJC, Duisa, Fede и Simon. Францию тоже представляют всего две фирмы, зато крупнейшие: Legrand и Schneider Eleсtric. На этом рынке присутствует продукция всего одной фирмы из стран СНГ- "Ноотехника" (Белоруссия). Инаконец, из российских- такие фирмы, как Gusi-Eleсtric, Wessen (входит в концерн Schneider Eleсtric), "Белый свет", "Кунцево-Электро" и "Риэлта". Иэтот список производителей далеко не полон.

Фото 1
Simon
Фото 2
Фото 3
Фото 4
Foscarini

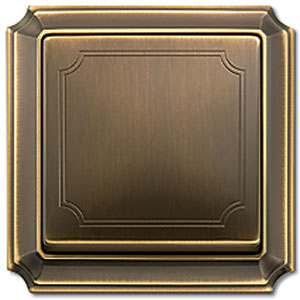

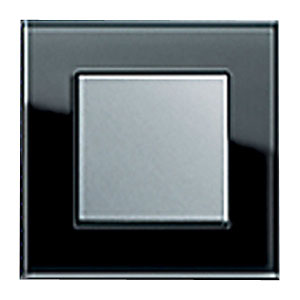

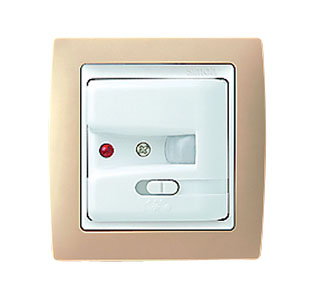

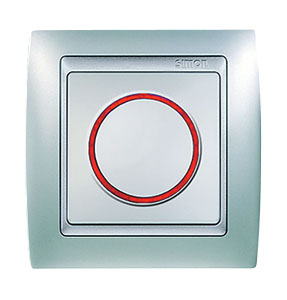

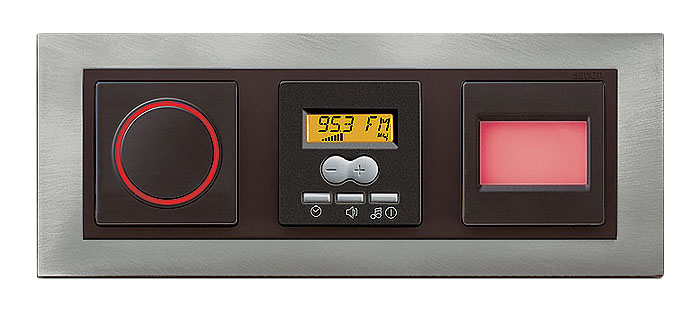

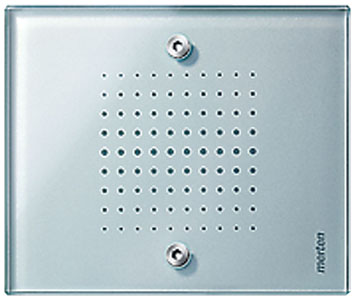

1.Для изготовления корпусов сенсорных устройств используют те же материалы, что и для привычных выключателей: стекло, цветной ударопрочный пластик и металл.

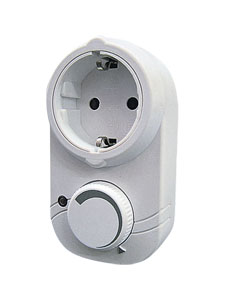

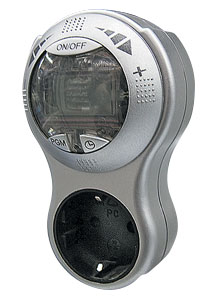

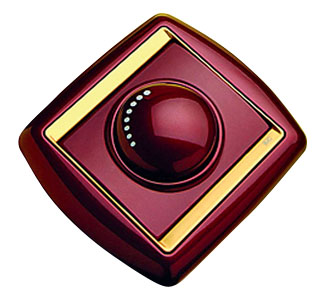

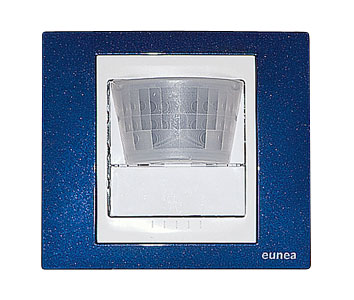

2-3.Внешний вид диммеров и таймеров, выполненных в виде переходников для электророзеток, весьма разнообразен и порой довольно оригинален.

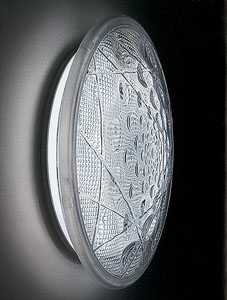

4.Аварийный светильник улучшенного дизайна See you (Foscarini), работающий с экономичными люминесцентными лампами.

Сенсорные устройства

Сенсорный выключатель состоит из трех основных частей: чувствительного элемента, полупроводникового преобразователя и коммутатора. При приближении объекта воздействия к активной поверхности чувствительного элемента вырабатывается определенный сигнал, который преобразователь превращает в электрический сигнал такой мощности, чтобы сработал коммутатор. Последний и производит замыкание или размыкание (либо обе операции) цепи постоянного или переменного тока: осветительной, силовой, охранной или управляющей.

Вбыту применяют три типа сенсорных выключателей: емкостные, оптические (они делятся на датчики освещенности, работающие в обычном спектре, и датчики движения, работающие в инфракрасном спектре) и высокочастотные устройства, известные как датчики объема.

Фото 5 Фото 6 Фото 7 Фото 8

5.Датчик движения с звуковым каналом управления вновь включит свет, если в течение 3с уловит какой-либо шум.

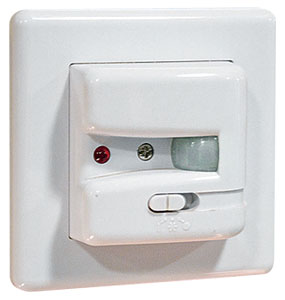

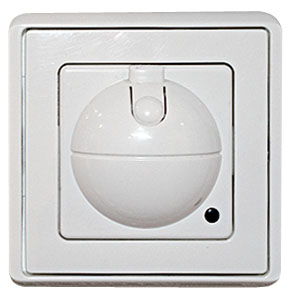

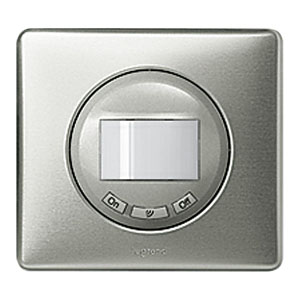

6.Моноблок-выключатель с встроенным датчиком объема.

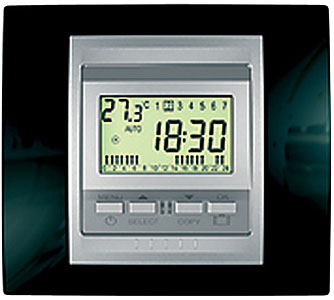

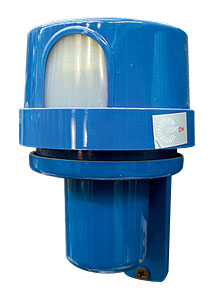

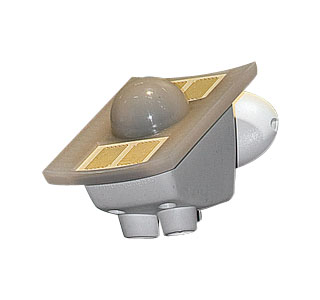

7-8.Впродаже встречаются сумеречные выключатели разнообразной формы. Китайские(7) грубее, зато дешевле. Европейские (8) изящнее, но дороже.

Емкостные выключатели работают так. Вы подносите руку к поверхности, под которой спрятан чувствительный элемент, на расстоянии 40-50мм, и прибор включает или гасит свет. Кнекоторым моделям необходимо слегка прикоснуться. Нужны прежде всего в кухне и ванной.

Инфракрасные датчики также называют датчиками движения либо присутствия или инфракрасными сенсорными выключателями. Уже само название объясняет принцип действия приборов: замечают они только испускающие тепловое излучение в инфракрасном диапазоне спектра тела и технические устройства, причем исключительно движущиеся. Чувствительный элемент в таком приборе окружает состоящая из сегментов собирающая пластиковая линза, которая может иметь вид полусферического колпачка или же "панорамного остекления" (от формы зависит угол обзора устройства).

Фото 9 Фото 10
Jung
Фото 11
Schneider Electric
Фото 12
Legrand

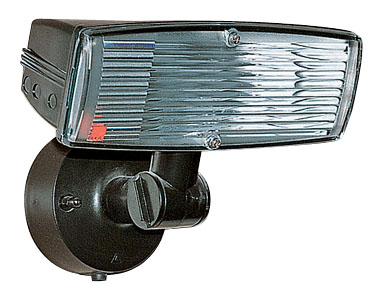

9.Компактный прожектор с ИК-датчиком движения.

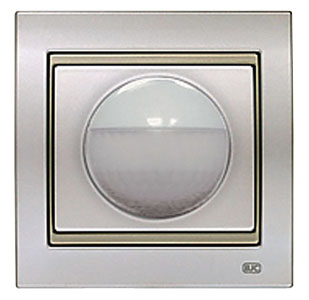

10-12.Датчики движения, устанавливаемые вместо выключателя, могут работать только в автоматическом режиме (10-11) и управляться вручную (12).

По месту установки различают ИК-выключатели, монтируемые на стену или потолок. Чувствительный элемент в них может быть закреплен неподвижно либо на шарнире, имеющем одну, две и даже три степени свободы. Чтобы блокировать работу ИК-выключателя в светлое время суток, его снабжают датчиком освещенности с регулятором. Во многих моделях, чтобы исключить реагирование приборов на небольших домашних животных, встроен регулятор мощности теплового потока. Ну а для потребителей, не желающих самостоятельно собирать электроцепи, предлагаются светильники с встроенными датчиками движения.

Удобство использования ИК-датчиков в качестве автоматических выключателей особенно очевидно в тех помещениях, где вы находитесь непродолжительное время и нередко с занятыми руками: на лестницах, в коридорах и прихожих, туалетах и ванных комнатах, кладовых и гаражах. Очень полезны эти устройства для автоматизации включения освещения над входными дверями в дом или квартиру, а также над въездными воротами на участок или в гараж. Кроме того, они могут выполнять охранные функции- непрошеный гость будет совсем не рад, если при его приближении к дому или проникновении в квартиру вдруг включится иллюминация, а заодно и ревун.

Датчики освещенности по конструкции схожи с ИК-датчиками, но основаны на использовании фотодиодов, реагирующих на световое излучение в видимой части спектра. Только реакция на попадание светового потока на чувствительный элемент у датчиков освещенности прямо противо- положная: они не замыкают, а размыкают электроцепь. Причем уровень освещенности, на который реагирует датчик, можно задать с помощью регулятора, имеющегося на корпусе прибора. Это и позволяет использовать датчики освещенности, например, в освещении фасадов: стемнело- устройство само включит фонари, рассвело- выключит. Самые простые из таких устройств- энергосберегающие лампы с вмонтированным в них датчиком освещенности.

Датчики объема. Эти устройства периодически излучают слабые высокочастотные импульсы, а потом ловят их отражение от пола, потолка, стен и предметов интерьера. Если две картинки отраженных сигналов идентичны, то ничего не происходит. Если разнятся (в поле "зрения" датчика возник человек)- дается команда включить свет.

Фото 13
Legrand
Фото 14
Legrand
Фото 15
Legrand
Фото 16

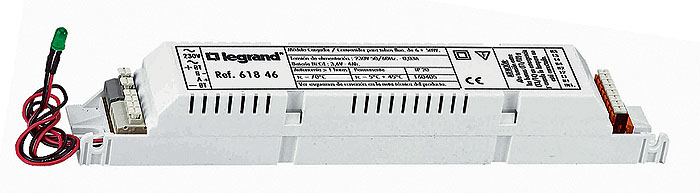

13-15.Стационарный отдельно стоящий аварийный светильник (13) и комплект для превращения люминесцентного светильника в аварийный: инвертор/зарядное устройство (14) и аккумулятор (15).

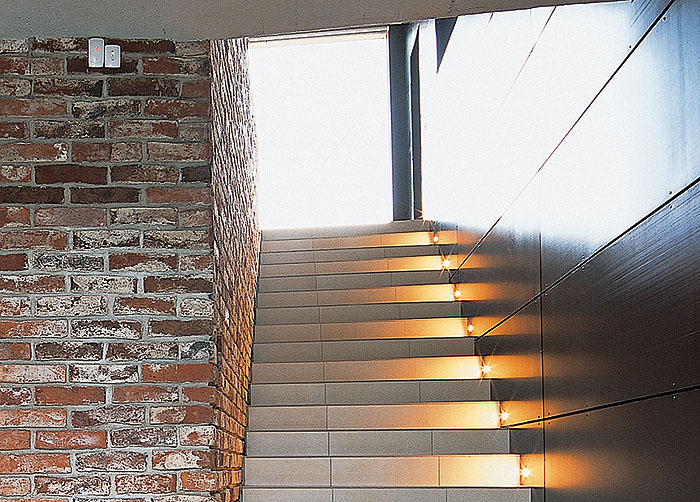

16.Согласитесь, удобно: не успеешь подойти к лестнице, а датчик движения уже включил ее подсветку. Архитекторы А.Каниас, Г.Канчайте. Фото Е.Лучина и Р.Шеломенцева.

Выключатели проходные и перекрестные

И те и другие на самом деле выключателями не являются. Это скорее переключатели. Все дело во внутреннем устройстве. Если обычный выключатель имеет два контакта, то проходной- три, а перекрестный- четыре.

Сложновато? Зато сколько удобства создают эти замечательные устройства. Представьте длинный коридор, из которого можно попасть в четыре помещения. Ставим с обоих его концов по проходному выключателю плюс у каждой из промежуточных дверей по перекрестному- и свет в коридоре вы сможете включить или выключить любым из этих устройств. Такие "комплекты" очень пригодятся и в семейной спальне: один- проходной- на входе, второй- у дальнего от двери края ложа, а перекрестный- у края ближнего.

Диммеры

Диммером (от англ. dim- "затемнять") называют регулятор электрической мощности нагрузки, включаемый последовательно с ней. Для простоты поясним, что диммер позволяет плавно или ступенчато изменять напряжение, подаваемое на осветительный прибор (нагрузку), и регулирует тем самым яркость его свечения.

Современный рынок предлагает приборы на основе тиристоров, симисторов (симметричных тиристоров) и так называемых полевых транзисторов. По конструкции исполни- тельного механизма светорегуляторы могут быть кнопочными (поворотными и поворотно-нажимными, клавишными, сенсорными и комбинированными). Существует классификация и по типу регулируемой нагрузки. Кроме диммеров, устанавливаемых в монтажную коробку вместо обычного выключателя, есть устройства, монтируемые на DIN-рейку в электрощит.

Фото 17
Osram
Фото 18
Osram
Фото 19
Legrand
Фото 20
Simon

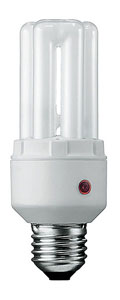

17.Экономичная лампа с датчиком освещенности.

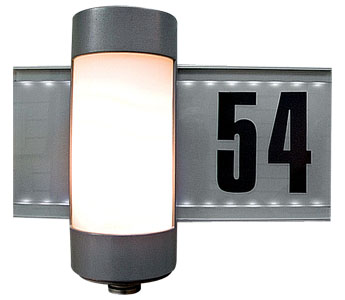

18.Специальный светильник с датчиком движения, высвечивающий номер дома.

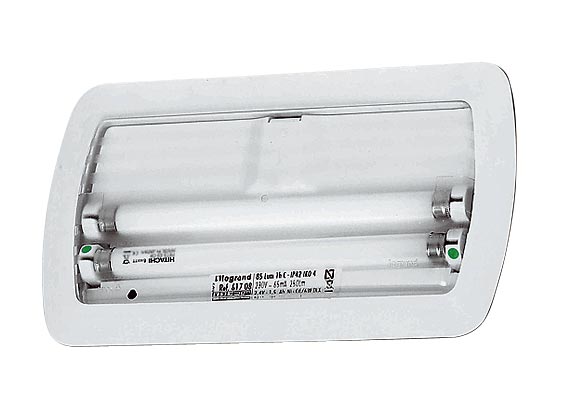

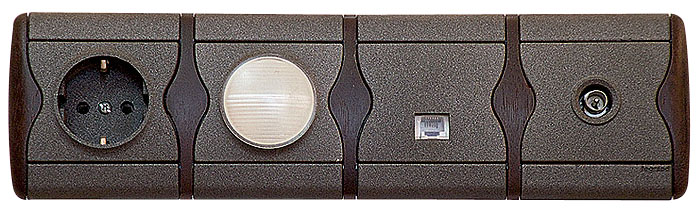

19-20.Различные варианты стационарных (непереносных) модульных устройств аварийной подсветки.

Таймеры

Архитектор И.Лобова
Фото В.НефедоваУстройство для включения и выключения в заданное время (всоответствии с расписанием) подключенных к нему электроприборов (нагрузок) называется таймером. Это один из самых доступных элементов системы домашней автоматизации, способный управлять электробытовыми и осветительными приборами. Так, обитатели аквариумов или террариумов будут вам весьма признательны, если жизненно необходимая им подсветка и воздушный компрессор станут включаться не только тогда, когда вы вернулись домой, а по расписанию, в нужное время. Таймер в течение дня может управлять имеющимися в доме оздоровительными приборами (ионизатором воздуха ит.д.) и вентиляторами в ванных комнатах и санузлах, которые будут включаться периодически и на заданное время. Поможет таймер и создать эффект присутствия, что отпугнет непрошеных гостей.

Все устройства можно разделить на одно- и многоканальные, электромеханические и электронные. Они могут устанавливаться как переходники в электророзетку, монтироваться в обычную коробку вместо выключателя или на DIN-рейку.

Аварийное освещение

Эти устройства принято делить на три вида: постоянного действия (лампы освещения продолжают работать и после отключения сети), непостоянного действия (лампы аварийного освещения включаются только при исчезновении питающего напряжения) и комбинированные (оснащены минимум двумя лампами: одна питается от осветительной сети, вторая- от аккумулятора). Возможно и иное деление- на стационарные и мобильные, а в каждой из этих групп- на отдельно стоящие и модульные.

Аварийный светильник с трубчатыми люминесцентными лампами можно приобрести готовый, а можно создать из уже имеющегося, используя устройство автономного питания. Мобильные и стационарные модульные изделия внешне схожи с выключателем и в интерьере незаметны.

Выбор читателей

Siemens

ИК-датчики движения Переключатели для схем включения из двух и более мест Цифровые и механические таймеры Регуляторы освещенности- диммеры

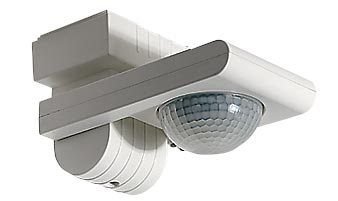

Датчик DELTA reflex IP 55

Можно монтировать на потолок и стену, как внутри, так и снаружи дома

Охват- от 110 до 290; дальность- 10-16м; высота установки- 1,1-2,2м

Всего выпускается более 300 моделей. Цена: 2250-4400руб.

Клавишный переключатель серии DELTA miro glass, рамка- черное стекло

Всего выпускается более 300 моделей. Цена: 145-1350руб.

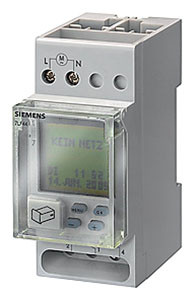

Цифровой таймер Astro для монтажа на DIN-рейку

Всего выпускается 27 моделей. Цена: 970-12 500руб.

Поворотный диммер серии DELTA natur (светлый дуб)

Всего выпускается более 300 моделей. Цена: 830-3800руб.
Выбор журнала "Идеи вашего дома"

Legrand

ИК-датчики движения Переключатели для схем включения из двух и более мест Цифровые и механические таймеры Регуляторы освещенности- диммеры

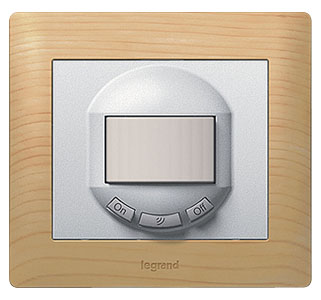

Датчик движения серии Celiane с функцией включения/ выключения вручную. Устанавливают в монтажную коробку

Охват- от 180; дальность- до 6м; высота установки- 0,95-1,25м

Всего выпускается 40 моделей. Цена: 2100-3700руб.

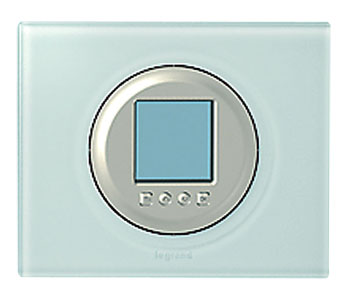

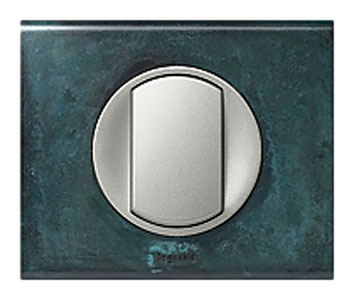

Клавишный переключатель Nocturne серии Сeliane, рамка- медь с патиной

Всего выпускается более 60 моделей. Цена: 200-1700руб.

Таймер на 28 программ серии Сeliane. Позволяет управлять системой отопления

Всего выпускается 50 моделей. Цена: 4300-7000руб.

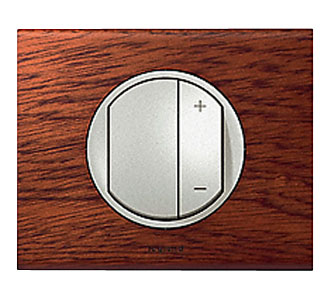

Диммер серии Сeliane, совмещенный с переключателем

Всего выпускается более 80 моделей. Цена: 1300-3500руб.
Выбор журнала "Salon-interior"

Simon

ИК-датчики движения Переключатели для схем включения из двух и более мест Цифровые и механические таймеры Регуляторы освещенности- диммеры

Выключатель- детектор движения инфракрасный серии 82микрофоном), для монтажа внутри дома, пластик кремовый

Охват- 180; дальность- 6м; высота установки- 1-2,2м

Всего выпускается 5 моделей+300 вариантов рамок. Цена: 2100-4800руб.

Кнопочный переключатель с подсветкой серии 88. Отделка- золото (24 карата).

Всего выпускается более 300 моделей. Цена: 100-1300руб.

Цифровой таймер серии 82 с функцией имитации присутствия. Отделка- камень (сланец).

Выпускается 50 моделей+300 вариантов рамок. Цена: 4000-6000руб.

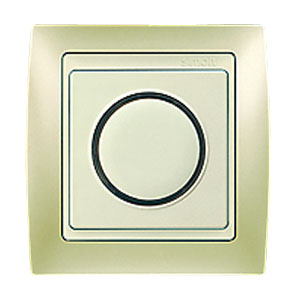

Сенсорный диммер серии 82 с таймером до 15 мин, цвет- шампань, металлик.

Всего выпускается 300 моделей. Цена: 650-4000руб.
Выбор журнала "Новый дом"

BJC

ИК-датчики движения Переключатели для схем включения из двух и более мест Цифровые и механические таймеры Регуляторы освещенности- диммеры

ИК-датчик движения серии Mega. Регулируемое время отключения: от 6 с до 12 мин

Охват- 195; дальность- 8м; высота установки- 05-1,2м

Всего выпускаются 2 модели- подходят к любой серии. Цена: 4620- 4920руб.

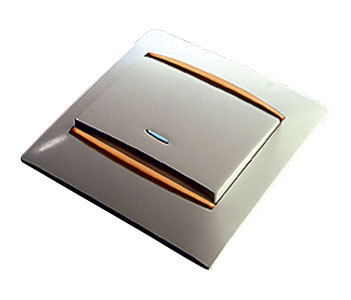

Клавишный переключатель серии Coral, белые и бежевые рамки с вставками 12 цветов

Всего выпускается 6 моделей. Цена: 110-496руб.

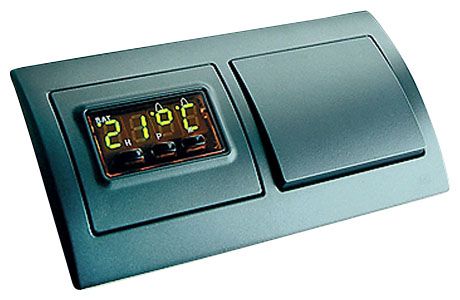

Будильник с термометром- модель BJC Iris

Выпускается 1 модель- подходит к любой серии. Цена: 7680руб.

Поворотный диммер cерии Aura работает с лампами накаливания и люминесцентными

Всего выпускается 2 модели- подходят к любой серии. Цена: 1443-6780руб.
Выбор журнала "Квартирный ответ"

Schneider Eleсtric

ИК-датчики движения Переключатели для схем включения из двух и более мест Цифровые и механические таймеры Регуляторы освещенности- диммеры

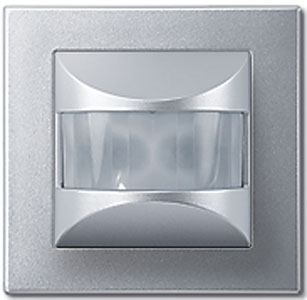

Датчик движения Merten Argus 180 серии MPlan, цвет- алюминий

Охват- от 180; дальность- 8м; высота установки- 1,2м

Всего выпускается 18 моделей. Цена: 2200-6400руб.

Клавишный переключатель Merten серии Antik, материал- античная латунь

Всего выпускается 56 моделей. Цена: 41,5-1950руб.

Таймер Unica TOP, программируемый на неделю, с защитой от перегрузки и перегрева

Всего выпускается 10 моделей. Цена: 3990-6800руб.

Сенсорный диммер Merten серии Trancent, материал- стекло

Всего выпускается более 30 моделей. Цена: 525-7000руб.

Подробнее см. "ИВД", № 4, с. 256; № 9, с. 252; № 11, с. 230, или сайт ivd.ru.
