Дверь в стене

(10 вопросов о конструкции откатных дверей с пеналом)

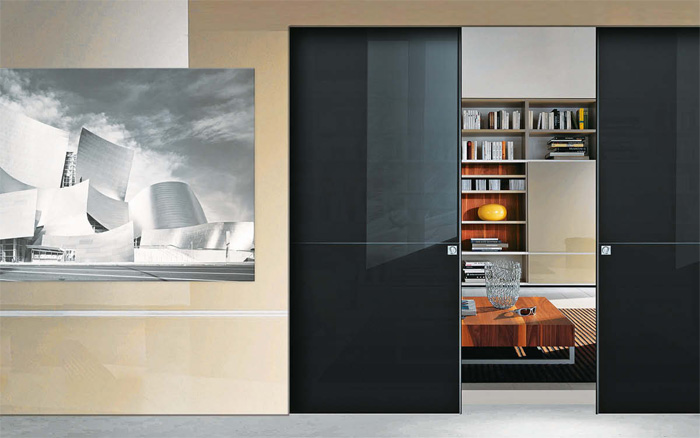

В малогабаритной квартире распахнутые створки межкомнатных дверей визуально ограничивают пространство и перегораживают коридоры, мешая передвижению. Откатные полотна с пеналом позволяют не только улучшить эргономику жилища, но и реализовать современные дизайнерские решения

Откатная дверь с пеналом довольно сложная конструкция, по крайней мере с точки зрения монтажа. Даже опытные строители порой имеют лишь смутное представление о том, как ее установить. Иестественно, что на интернет-форуме "ИВД" неоднократно разгорались дискуссии, касающиеся дверей этого типа, причем многие из заданных вопросов повисли в воздухе. Вэтой статье мы ответим на них.

Что такое пенал?
Это специальная каркасная конструкция, с помощью которой создают стеновой карман (нишу) для дверного полотна. Изготавливают пенал из П-образных стальных оцинкованных профилей для гипсокартона или приобретают готовое сборное изделие их поставляют на наш рынок компании Eclisse и Koblenz. Пенал обшивают гипсокартонными или гипсоволокнистыми листами толщиной 12,5мм в один слой, а если нужно увеличить прочность конструкции ДСП или фанерой. Кроме того, в продаже есть пеналы, рассчитанные на оштукатуривание цементным раствором. Они уже обшиты стальными оцинкованными листами с укрепленной на них штукатурной сеткой. Толщина обшитого или оштукатуренного пенала для однопольной двери составляет 165-185мм, для двупольной (с телескопическими полотнами) 225-245мм. Готовые пеналы тоньше самодельных примерно на 40мм, так как сделаны из профилей особого сечения со стенками толщиной от 0,6мм (у гипсокартонных стоек она составляет максимум 0,55мм).

1
Alstem
2
DENI Design
3
Barausse
4
DENI Design

1. Для удобства пользования дверью очень важна форма ручек. Оптимальный вариант выступающие нобы. Несколько меньший комфорт обеспечивают врезные "лодочки". Сложнее всего манипулировать полотнами с помощью выдвижных колец.

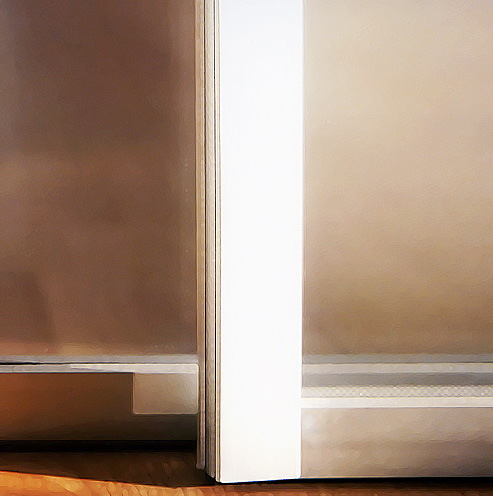

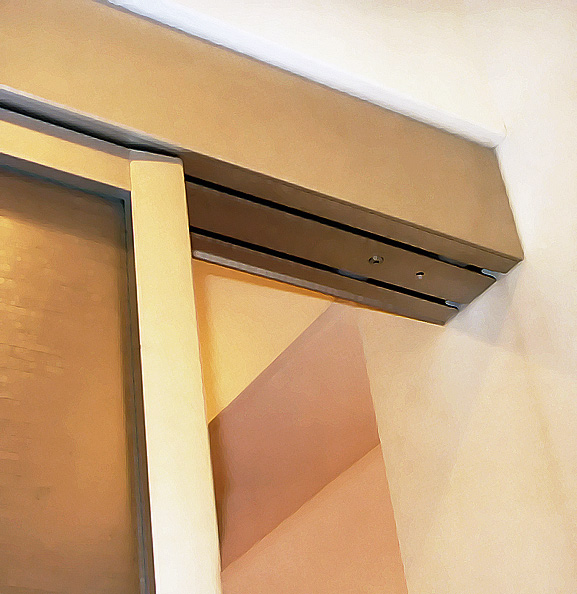

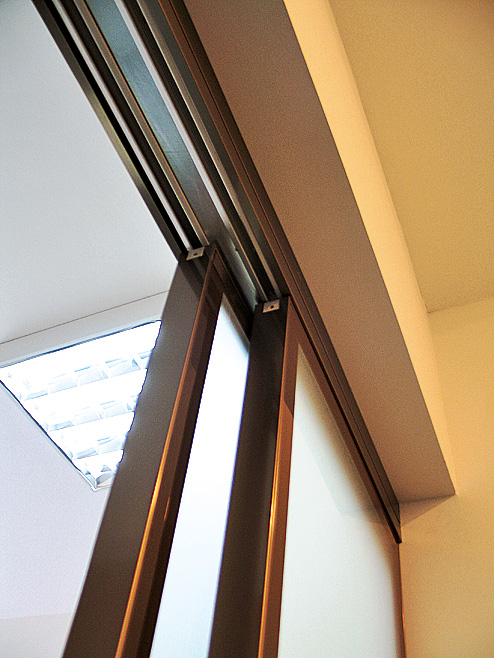

2-4. Во всех откатных конструкциях присутствует верхняя алюминиевая направляющая (2, 3), но у дверей с пеналом доступ к ее креплениям после завершения монтажа оказывается закрыт, а значит, надежность этих узлов должна быть очень высокой. Нижней направляющей в подобных системах нет (4), ее функцию выполняет паз на нижнем торце полотна и особый флажок.

5
Barausse
6
FOA
7
FOA
8
DENI Design

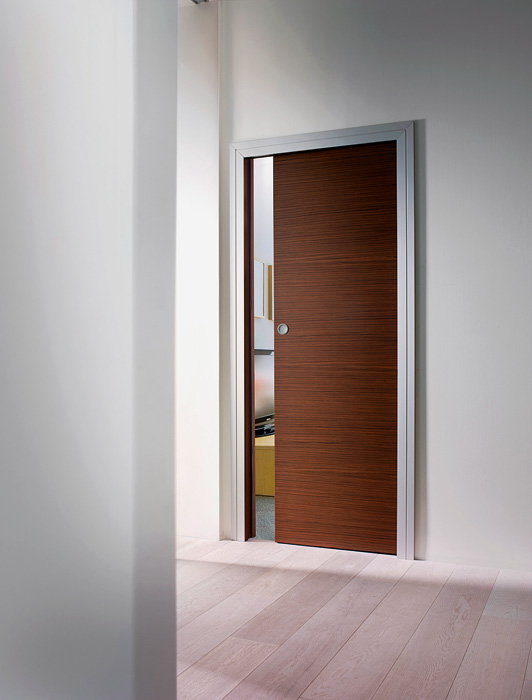

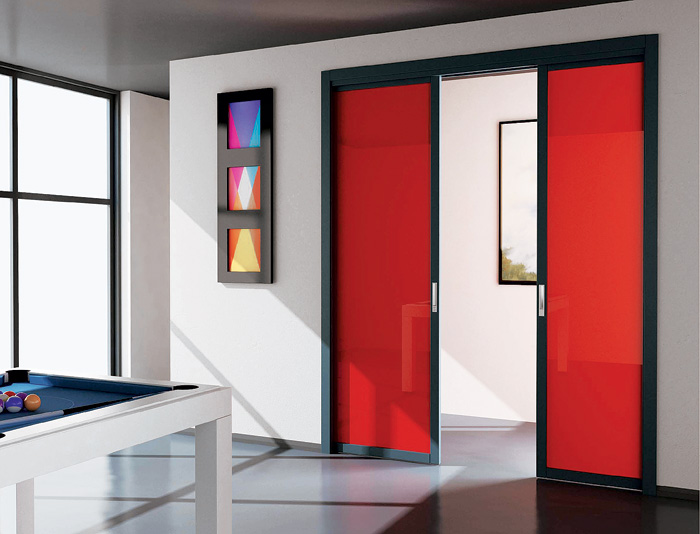

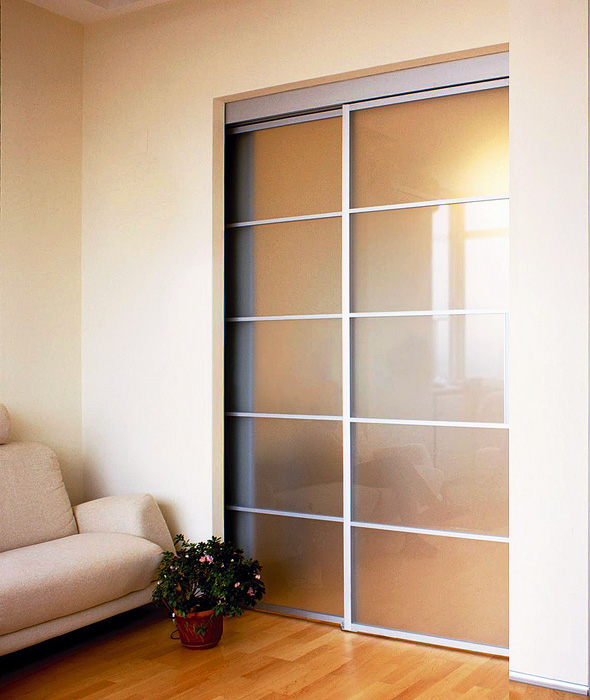

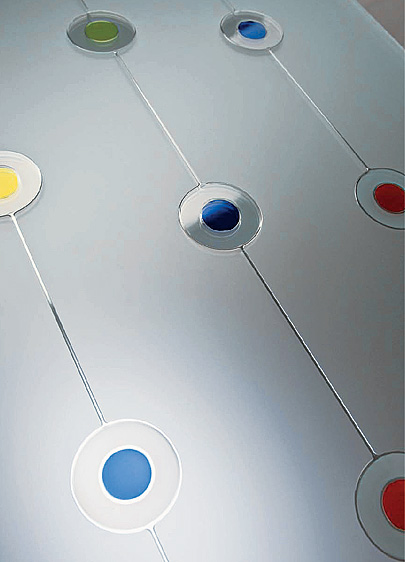

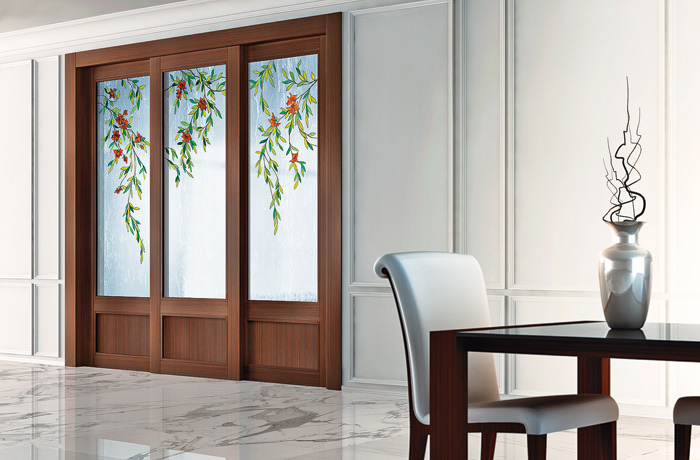

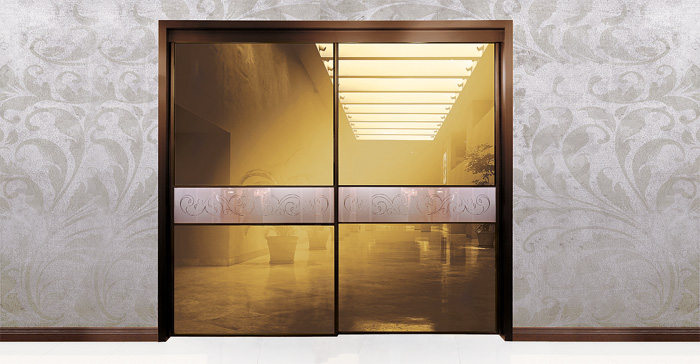

5-8. Полотна "классической" раздвижной двери могут быть гладкими щитовыми с горизонтальным рисунком шпона (5) или остекленными: цветными (6), с узором (7) и матовыми (8). Филенчатые модели также применяют, но значительно реже.

На каком этапе ремонта устанавливают пенал?
Обычно после отливки стяжки пола и ее финишного выравнивания, одновременно со строительством перегородок. Впринципе, можно и раньше, но в любом случае нужно заранее очень точно (с допуском не более 2мм) определить уровень чистового пола суммарную толщину всех выравнивающих слоев, напольного покрытия и подложки, если она необходима. Как быть, если при определении уровня чистового пола была допущена ошибка? Регулировочные винты роликового механизма позволяют изменять положение полотна по вертикали, как правило, в пределах 20мм. Если уровень пола оказался намного выше, чем ожидалось, и ошибку не удается устранить регулировкой, можно подстрогать или подпилить полотно. Однако снимать допускается не более 15мм сверху и снизу, чтобы не ослабить деревянную обвязку. Если же, наоборот, налицо слишком большой зазор под дверью, к нижнему торцу полотна приклеивают и привинчивают брусок, который тонируют в нужный цвет с помощью морилки или специального ремонтного карандаша. Стеклянные полотна нельзя ни подрезать, ни нарастить, поэтому придется переустанавливать пенал.

Как установить пенал, не снося и не строя перегородки?
Внакладку на существующую стену. При этом толщина ее увеличится в среднем на 105-120мм. Причем если пенал расположен с одной стороны от проема (дверь однопольная или двупольная телескопическая), то и с другой придется прирастить к толщине стены дополнительные сантиметры. Это делают обшивкой по каркасу или ведут кладку из легких блоков. Таким образом, монтаж внакладку связан с некоторой потерей площади квартиры, но зато обеспечивает лучшую шумоизоляцию, ведь сохраняется полнотелая перегородка, которая изолирует звук гораздо эффективнее, чем пустотелая каркасная.

Почему в стену?

Чаще всего полотна откатных дверей перемещаются вдоль стены. Такая схема проста и надежна, но для ее реализации требуется обеспечить рядом с проемом "парковочное место", свободное от выключателей, розеток, бра, мебели и картин. Кроме того, при данном способе монтажа обычно возникает необходимость в обрамлении проема, упорном брусе и карнизе, скрывающем рельс. Эти дополнительные массивные детали порой мешают реализации задумок дизайнера. Если проем достаточно широк, можно установить два или несколько полотен, которые будут сдвигаться к одному из косяков. Но и у подобной схемы открывания есть недостаток: путь останется частично перегороженным. Итолько дверь с пеналом не создает никаких помех для обустройства квартиры и передвижения по ней.

Вчем преимущество пенала заводского изготовления?
Кроме того, что он тоньше, в его конструкции предусмотрена мощная притолока с отверстиями для направляющего рельса. При самостоятельном конструировании этот узел приходится продумывать особо, усиливать клееным бруском или стальной трубой квадратного сечения иначе есть риск, что под тяжестью полотен направляющая провиснет. Наконец, готовые пеналы последних моделей укомплектованы особым роликовым механизмом, в котором предусмотрена возможность регулировки стопоров кареток (ограничителей хода полотна) после завершения отделки, а это упрощает процесс навешивания полотна.

Типичные ошибки при монтаже откатных дверей с пеналом

1. Сборка пенала из дешевых профилей со стенками толщиной 0,5 мм и менее без усиления брусками. Перегородка получается хлипкой и вибрирует при движении полотна. Кроме того, не исключена вероятность провисания направляющей.
2. Установка и отделка пенала без временной фиксации проема с помощью стяжки-распорки и, как результат, отклонение косяков от вертикали, прогиб притолоки. Стяжка-распорка входит в комплект всех готовых пеналов, а при самостоятельном изготовлении конструкции ее делают из бруска или стального профиля.
3. Неправильное определение ширины кармана. Откатная дверь при движении всегда чуть-чуть качается, и если карман слишком узок, то полотно может задевать за детали каркаса. Ну а слишком широкие зазоры в устье кармана ухудшают изолирующие качества конструкции и портят ее внешний вид.
4. Неправильное определение крайнего положения открытой двери. Полотно не должно убираться в стену полностью иначе нельзя будет взяться за ручку. Иногда об этом забывают и ставят ограничитель хода так, что торец полотна оказывается вровень с косяком проема. Разумеется, можно вытягивать дверь из ниши с помощью особого складного кольца, но такой способ открывания довольно неудобен.
5. Обшивка (оштукатуривание) самодельного пенала до покупки полотен. Нередко после их установки требуется откорректировать положение рельса и стопоров, а сделать это уже невозможно.

Каковы максимальное число полотен и предельная ширина раздвижных конструкций с пеналом?
На сегодня в ассортименте производителей есть модели с четырьмя полотнами шириной 700мм, попарно отъезжающими в противоположные стороны (с двухсекционным пеналом). По заказу могут поставить пенал для четырех полотен шириной 900мм для проема 3400-3600мм. Однако, чтобы открыть и закрыть такую дверь, придется приложить ощутимое усилие, особенно если она оснащена синхронизатором - блочным устройством, приводящим в движение все полотна при воздействии на одно из них.

9
Eclisse
10
Bluinterni
11
FOA
12
FOA

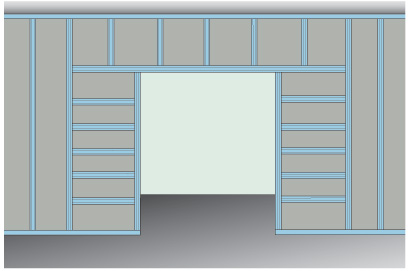

9. Пенал собирают одновременно с каркасом перегородки либо встраивают в широкий стеновой проем.

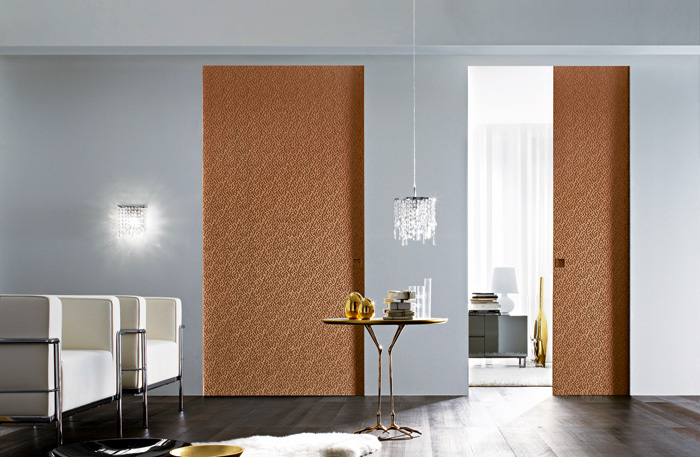

10. При монтаже откатной двери проем нередко оставляют без обрамления. Важно знать, что не все готовые пеналы позволяют это сделать.

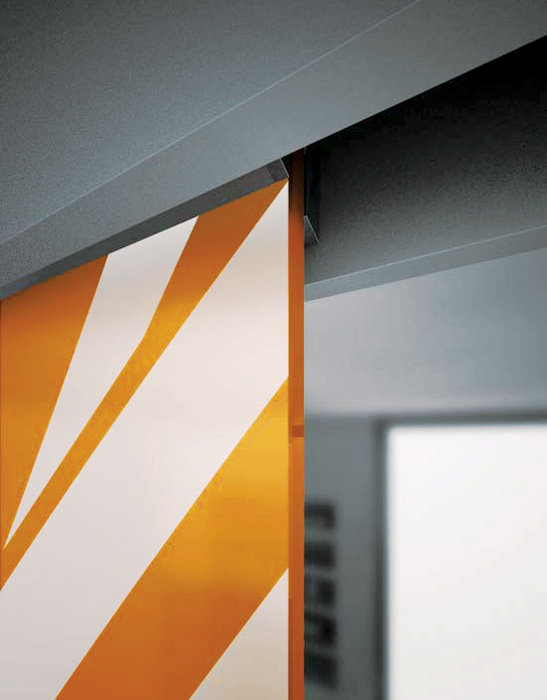

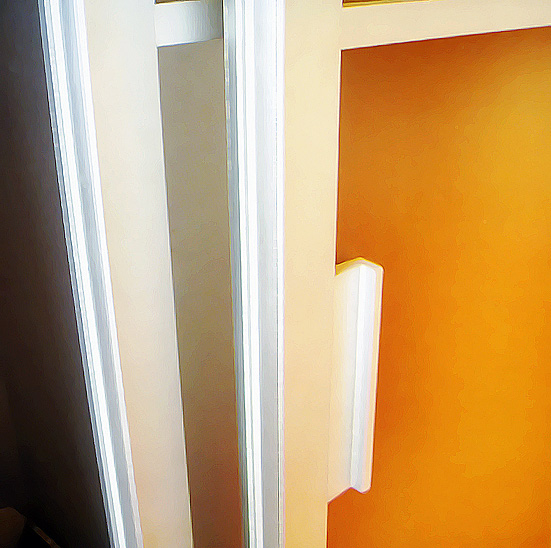

11, 12. Стеклянные полотна навешивают так, чтобы крепления кареток были скрыты (11). Для раздвижных дверей выпускают специальные ручки (12).

13
UNION
14
Eclisse
15
Eclisse

13. Даже самая лучшая откатная дверь изолирует звук намного хуже, чем распашная. Ведь если полностью перекрыть уплотнителями зазоры по периметру полотен, последние будут двигаться с трудом.

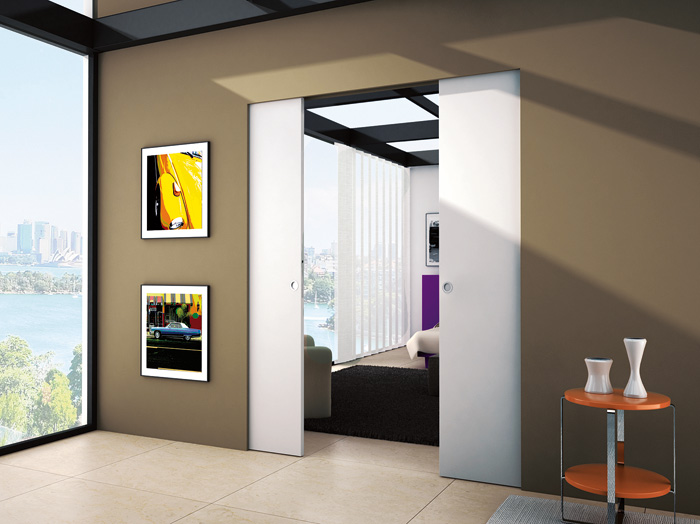

14. Дверь с двумя полотнами можно оснастить синхронизатором, который объединит пару роликовых механизмов в единую систему.
15. Другое полезное устройство доводчик, он сам возвращает дверь в положение "закрыто".

Можно ли изготовить пенал своими силами?
Да, причем пенал в строительном исполнении обойдется в 2-3 раза дешевле готового. Технология мало отличается от той, что применяют для возведения гипсокартонных перегородок, но даже квалифицированный мастер вряд ли сможет без ошибок изготовить свой первый пенал. Если конструкцию накладывают на существующую стену, каркас собирают из одного ряда стоечных профилей 50x40мм, прикрепленных к полу, потолку, а вне зоны ниши для полотна и к стене. Если же пенал сам является перегородкой или ее фрагментом, то каркас делают из двух рядов стоечных профилей (то есть фактически возводят два независимых каркаса). Ширина ниши должна превышать толщину полотна на 18-22мм, а по глубине составлять минимум 1/2 ширины полотна (но чаще делают запас 40-80мм). Поскольку в зоне кармана каркас нельзя усилить перемычками, имеет смысл поместить внутрь стальных стоек клееные бруски, иначе при движении полотна стенки могут вибрировать с характерным гулом. Чтобы снизить уровень шума, желательно также крепить пенал к полу и потолку через прокладки из резины или технической пробки. Наконец, необходимо иметь в наличии дверное полотно и механизм, чтобы испытать конструкцию в действии до того, как она будет обшита.

Вычислить радиус

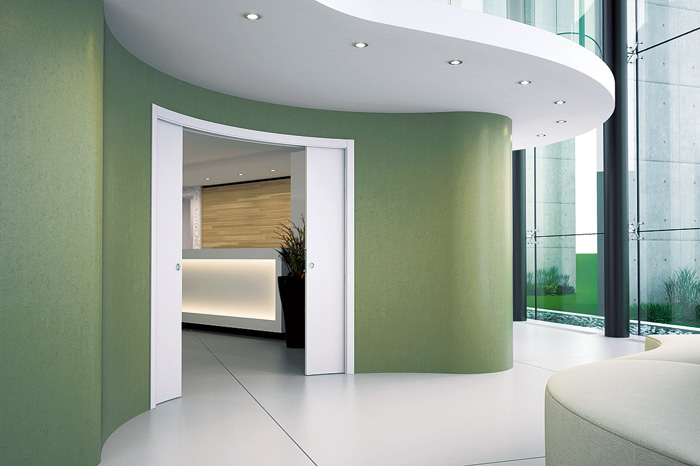

UNION Отвечая на запросы архитекторов и дизайнеров, производители предлагают радиусные откатные двери и пеналы для них. Все подобные конструкции поставляют на заказ (срок ожидания составляет 2-3 мес), причем только фиксированного радиуса 3-9м с шагом 1м. Самостоятельно собрать радиусный пенал сложно, так как придется искать компанию, располагающую оборудованием для гибки алюминиевых профилей, чтобы изогнуть обвязочные детали, а также направляющий рельс (каретки подойдут обычные). Скругленный пенал проще всего обшить ГКЛ толщиной 9,5мм, который в сухом состоянии легко гнется по радиусу от 2м, а после накалывания и увлажнения - от 0,5м.

Какой механизм приобрести для самодельного пенала?
Двери, сдвигающиеся в стену, оснащают только механизмами с роликовым подвесом. Их основные детали: верхний направляющий рельс, роликовые каретки, стопоры, нижний направляющий флажок или флажки (они заходят в паз на торце полотна). Системы этого типа, в отличие от механизмов с нижним рельсом, не боятся загрязнений и способны исправно работать без всякого обслуживания многие годы. Их ролики имеют довольно большой диаметр и, как правило, снабжены полимерными шинами и стальными подшипниками качения, а это обеспечивает легкость хода даже массивных полотен и низкий уровень шума при движении. Чтобы правильно выбрать механизм, нужно знать массу полотна (полотен), так как разные модификации обладают различной грузоподъемностью. Если тяжелое стеклянное полотно оснастить каретками, предназначенными для легкой щитовой двери, механизм прослужит недолго.

16
UNION
17
Alstem
18
Bosca

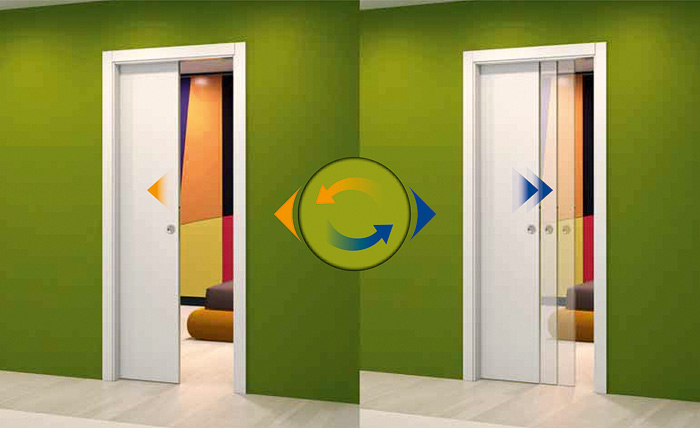

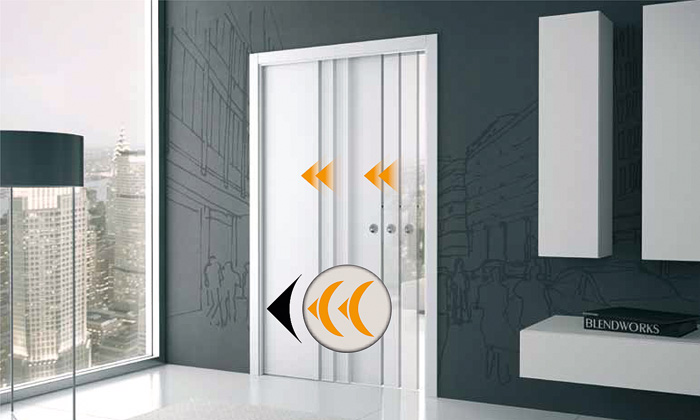

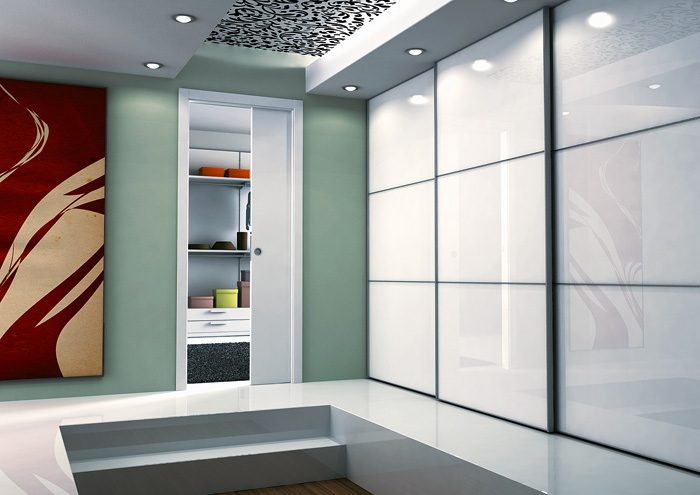

16-18. Проще всего монтаж двери с одним полотном (16). Телескопические системы (17, 18) нуждаются в двух рельсах и дополнительных устройствах, уменьшающих при движении люфт.

Как повысить звукоизолирующую способность откатной двери с пеналом?
Для начала нужно добиться, чтобы ширина щели под дверью была минимальной 5-6мм. Кроме того, следует приобрести щеточные уплотнители и установить их в устье стенового кармана, а с противоположной стороны проема прикрепить к косяку упорный брус с двумя трубчатыми резиновыми прокладками. Иногда щеточными уплотнителями закрывают также зазор в зоне направляющего рельса, но при этом ход полотна становится ощутимо тяжелее. Выступающие штапики и декоративная раскладка на полотне заставляют увеличивать ширину ниши, что отрицательно сказывается на изоляции шума. Заметим также, что добиться удовлетворительной звукоизоляции двупольной двери (раздвижной или телескопической) намного сложнее, чем однопольной.

19
Eclisse
20
Eclisse
21

22
Eclisse
23
Eclisse
24
Eclisse

19-24. Детали пенала и роликового механизма: алюминиевый рельс (его крепят винтами к верхней перемычке каркаса с шагом 300 мм) (19); стальные П-образные стойки (20); горизонтальные элементы каркаса (21);нижняя скоба с направляющим флажком (22); роликовая каретка и ответная скоба, которую привинчивают к верхнему торцу полотна (23); ограничитель хода (эта деталь в зависимости от положения может быть стопором или фиксатором) (24).

Можно ли поручить монтаж фабричного пенала бригаде строительных рабочих?
Установка пенала и рельса лишь первый этап монтажа двери. Далее потребуется подготовить полотно (профрезеровать паз под флажок, привинтить крепления кареток), навесить его и отрегулировать. Лучше всего, если весь комплекс работ будет осуществлять специалист компании, в которой вы приобрели пенал и дверные полотна. Впротивном случае велик риск возникновения перекосов и досадных ошибок в расчетах. Ктому же вы не получите гарантии на монтажные работы. Мастерам-отделочникам можно доверить только оштукатуривание и обшивку пенала.

Редакция благодарит компании Barausse, UNION за помощь в подготовке материала.
