Откройте мультирум

(домашняя автоматика)

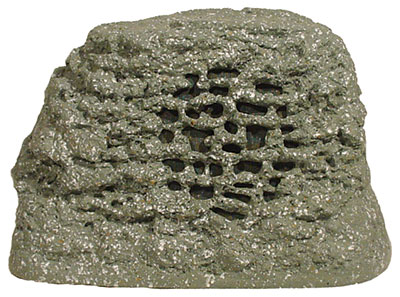

Уличная акустическая система
Rock 6.3 (JAMO) Мультирум-контроллер
AM4.6 (JAMO)

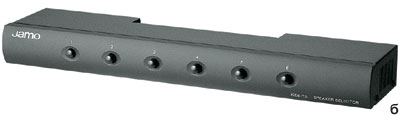

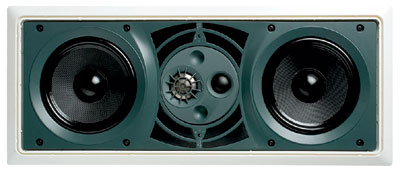

Встраиваемая в стену акустическая система AIM LCR 3 (SpeakerCraft) (а) допускает независимый разворот акустических осей НЧ/СЧ- и высокочастотного динамиков для наилучшего качества звучания. Мультирум-селектор акустических систем JSS6-TS (JAMO) (б) рассчитан на подключение шести пар громкоговорителей мощностью 80Вт

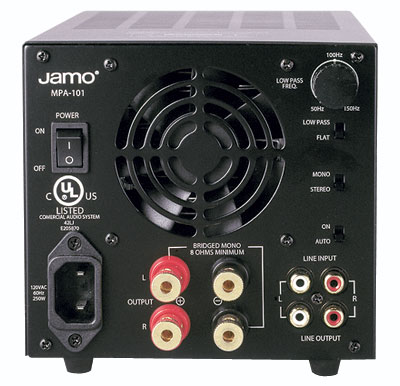

Мультирум-усилитель
MPA 101 (JAMO).

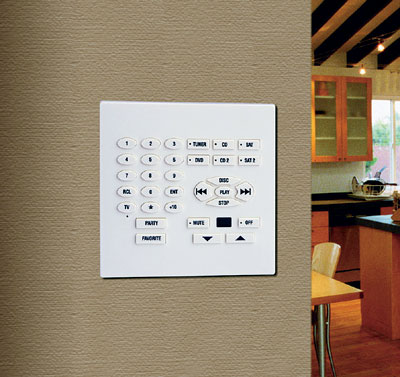

На задней панели- универсальные винтовые клеммы и регулятор фильтра низких частот Кнопочная настенная панель управления

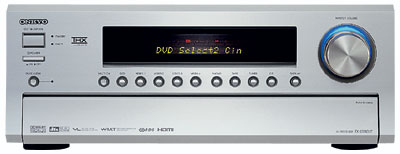

Z250 (ELAN) Типичный
AV-ресивер
TX-SR 803 E
(ONKYO)

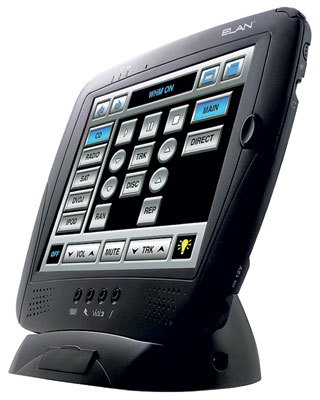

c выходом на вторую зону мультирума Сенсорная панель управления
VIA! (ELAN) ONKYO

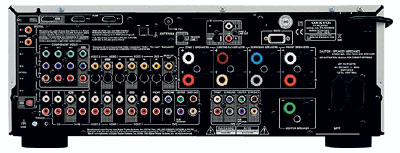

Так выглядит задняя панель типичного
AV-ресивера
(TX-SR 803 E).

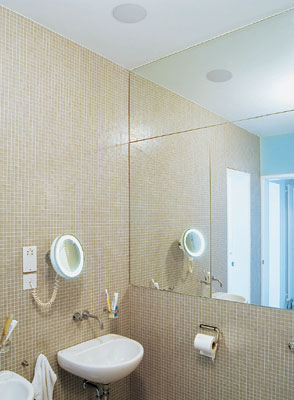

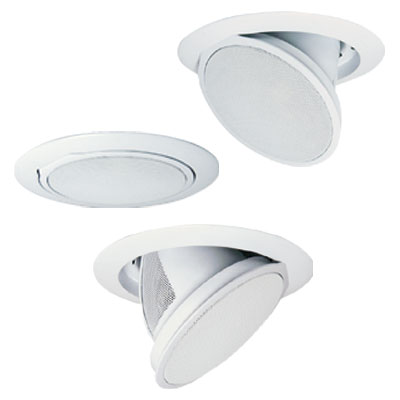

Два десятка аудио- и видеоразъемов, выходы на акустические системы, порт RS-232, антенный вход FM/AM-тюнера Потолочные громкоговорители (In-Ceiling) в большинстве случаев можно разворачивать в посадочном гнезде, чтобы обеспечить оптимальное качество звучания на высоких частотах Санузел с встроенной акустической системой. Найдите с трех попыток... Громкоговорители для этих целей делают влагозащищенными ("непромокаемые" диффузоры, закрытые зазоры магнитных систем) Блок-схема системы мультирум

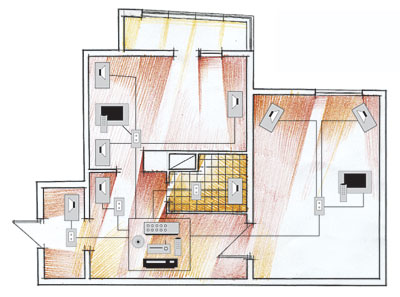

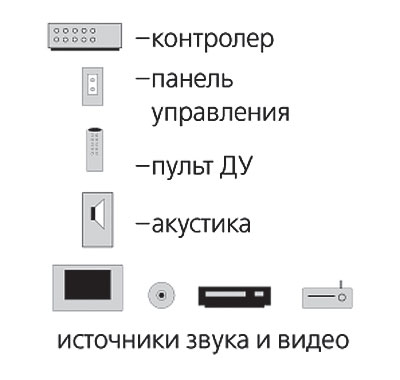

Сигнал с источников подается на мультирум- контроллер, затем по кабельным линиям через управляющие панели распределяется на приемники Условные обозначения

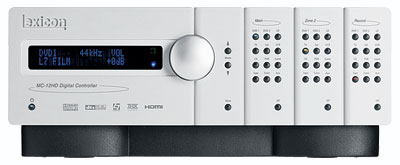

Встраиваемые акустические системы серии Architectural (JAMO) AV-процессор
MC-12
(LEXICON) HD

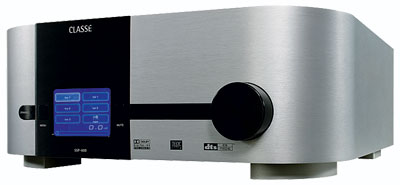

оборудован цифровыми интерфейсами HDMI (6 входов и 1 выход) AV-процессор
SSP 600
серии Delfa

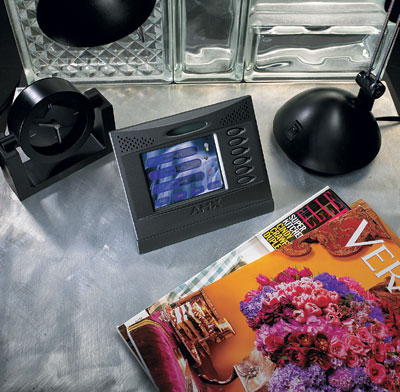

(CLASSE) снабжен сенсорным экраном Американская компания AMX выпускает целое семейство беспроводных (wireless) сенсорных панелей с разными размерами экранов

"Умным домом" часто называют все, что угодно, начиная с коттеджа с автоматическими гаражными воротами и заканчивая комплексом управления зданием. Между тем домашняя автоматика- система, состоящая из многих элементов, причем не обязательно баснословно дорогая.

Понятие "интеллектуальный дом", действительно, обширное. Специалисты-инсталляторы говорят "автоматизированные системы управления", но в обиход вошел именно "умный дом". Системы бывают простыми, включающими только управление освещением, либо сложными, объединяющими множество компонентов: свет, климат-контроль, управление шторами, сигнализацию, компьютерную сеть, домашний кинотеатр... Автоматизированные системы широко используются во всем мире и даже способствуют значительной (до 40 %) экономии энергоресурсов. Впрочем, учитывая, что цена "умных домов" "зашкаливает", у нас пока не говорят о том, что с их помощью можно сократить затраты на электроэнергию. Но чтобы съесть конфету, не обязательно быть директором кондитерской фабрики. Небольшая часть "умного дома" под названием "мультирум" (multiroom) имеет все шансы стать относительно недорогим приобретением, сулящим немалый комфорт.

Что такое мультирум?

С точки зрения техники мультирум- это система распределения видео- и аудиосигналов по нескольким комнатам-зонам. Он реализует передачу изображения и звука от разных источников в разные помещения дома. Вобщем случае система мультирум состоит из источников сигнала (DVD-плеер, видеомагнитофон, спутниковый ТВ-тюнер), нескольких устройств коммутации, кабельной сети передачи, акустических систем, телевизоров... Состав может варьироваться, но суть одна: мультирум- это централизованно управляемые изображение и звук, передаваемые по всей квартире.

"Умный дом" (Smart house), и мультирум в частности, помимо оборудования подразумевают проведение комплекса работ по прокладке кабельных сетей и монтажу аппаратуры. Все эти мероприятия осуществляются на стадии строительства или ремонта и обычно требуют значительных капиталовложений. Впоследнее время появились комплекты мультирум "из одной коробки", которые можно инсталлировать с минимальными вмешательствами в интерьер дома. Одно из новейших решений такого рода- мультирум Jamo Link. Это набор средств, рассчитанных на прием, усиление и распределение аудио- и видеосигналов по всем помещениям квартиры или дома (основным и дополнительным зонам). Ориентировочная стоимость базового комплекта Jamo Link составляет 43 тыс. руб.

Зачем он нужен?

Необходимость в организации информационных потоков, а также в распределении аудио- и видеосигналов по разным зонам возникает, когда хотелось бы слушать музыку или смотреть кино в нескольких комнатах. До недавнего времени делать это можно было лишь там, где, собственно, располагались усилитель, колонки и телевизор. Чтобы получить звук и изображение в любой точке квартиры, приходилось покупать несколько комплектов AV-техники, часто не вписывавшихся в дизайн интерьера и занимавших слишком много места. Авот систему мультирум со встраиваемой акустикой и плоскими телевизорами можно вовсе не заметить в интерьере. Для больших домов мультирум, конечно, актуальнее, чем для двух-трехкомнатных квартир. Но и в городских условиях он значительно облегчает жизнь (например, позволяет сэкономить на количестве спутниковых ресиверов и платных карточках НТВ+).

Показательно, что практически все производители AV-техники сегодня стремятся "попасть в мультирум". Например, в новых моделях AV-ресиверов предусмотрены аудиовыходы на вторую зону (Zone 2). Врезультате если домашний кинотеатр устроен в гостиной, можно параллельно слушать музыку в спальне.

Ресиверы и процессоры с мультирум-поддержкой представлены на рынке интернациональными компаниями DENON, MARANTZ, YAMAHA, SONY, NAD, HARMAN-KARDON, ONKYO, LEXICON, PIONEER идр. Эти устройства дают пользователю возможность создать мультирум самостоятельно, хотя чаще всего такие попытки заканчиваются пыльными пучками проводов и головоломкой вместо желаемого комфорта. Даже универсальный пульт дистанционного управления, заменяющий несколько обычных ПДУ, не всегда выручает. Простейший мультирум можно устроить с помощью выносного инфракрасного датчика для ПДУ. Датчик подсоединяется к ресиверу и вместе с кабелями, несущими звуковой сигнал, перемещается во вторую зону, где стоят АС. Это позволяет щелкать пультом во второй зоне (менять громкость, выбирать источник сигнала), хотя ресивер скрыт за непрозрачной для ИК-лучей стеной.

Правда, такой мультирум обладает ограниченными возможностями. Настоящая система требует установки устройства, называемого контроллером, дополненного управляющими панелями.

Если вы решили создать мультирум, лучше проконсультируйтесь с инсталляторами. Аесли завтра вы захотите управлять и домашним кинотеатром, и световой арматурой, и кондиционированием? О будущем, которое, безусловно, за "умным домом", лучше подумать заранее. Аначать можно с системы мультирум!

Контроллеры

Главный компонент системы- мультирум-контроллер. Это устройство коммутации и распределения (иногда с усилением) сигналов по зонам. Таких приборов может быть несколько. Звук и изображение поступают на контроллер, который перераспределяет сигналы по разным зонам в зависимости от текущих настроек и команд. Сигналы идут по кабельной сети, охватывающей всю квартиру или дом. Как правило, компании, выпускающие мультирум-контроллеры, производят весь спектр оборудования, включая акустические системы, усилители, панели управления. Наиболее известные изготовители контроллеров и периферийного оборудования на нашем рынке- AMX, CRESTRON, XANTECH, ELAN, RUSSOUND.

Кабели

Это сравнительно простая, хотя в буквальном смысле длинная тема... Вбольшом доме суммарная длина многочисленных проводов и кабелей может исчисляться километрами. Внекоторых случаях, конечно, сигналы удобно передавать без кабелей (Wi-Fi-системы), но качество звука и особенно изображения в таких сетях пока оставляет желать лучшего. Wi-Fi главным образом применяется для организации в квартире беспроводного Интернета. Для передачи аудио- и видеосигналов специалисты предпочитают использовать хорошие (читай- дорогие) кабели. Прежде всего это относится к видео. Причем длинные кабельные линии вызывают серьезное снижение качества идущих по ним аудио- и особенно видеосигналов. Ассортимент предлагаемых на рынке кабелей огромен. Правильная разводка, качественные провода и разъемы- все это составляет важную (и недешевую) часть системы мультирум.

Управление

В системе мультирум управление осуществляется либо с помощью программируемых пультов ДУ (их возможности, повторяем, крайне ограниченны), либо с переносных и стационарных (врезаемых в стены) панелей. Они бывают и кнопочными, но наиболее "продвинутыми" считаются сенсорные ЖК-панели (LCD touch panels). Особую популярность завоевали многофункциональные сенсорные панели компаний AMX и Crestron с большими цветными экранами (диагональ- 5-15 дюймов). Пользоваться этими устройствами чрезвычайно легко: для активации любой настройки достаточно прикоснуться к виртуальным кнопкам на экране. Чтобы управление было удобным и простым, сенсорную панель надо предварительно запрограммировать под конкретные задачи и набор домашней техники. Этот процесс- прерогатива профессиональных инсталляторов. Система управления с панелями дает возможность настраивать звук в любой комнате-зоне, выбирать источники сигнала (плеер, видеомагнитофон, спутниковый тюнер), а также регулировать их функции (список воспроизведения/записи, выбор ТВ-программ ит.п.).

Настольные сенсорные панели управления
TPS 12 G и
TPS 15 G
(CRESTRON) Встраиваемая в стену кнопочная панель управления с ЖК-экраном
APAD
(CRESTRON) Встраиваемая в стену цветная сенсорная панель управления
Modero NXD-1500 VG RGB (AMX)

Акустические системы

Чаще всего применяются встраиваемые акустические системы, обладающие неоспоримым преимуществом,- они практически незаметны в интерьере. Такие АС подразделяются на встраиваемые в стены (In-Wall) и в потолок (In-Ceiling). Для загородных домов актуальны уличные (Outdoor) модели, которые можно устанавливать вне здания,- они защищены от влаги, атмосферных осадков, перепадов температуры, пыли, ультрафиолетовых лучей... Встраиваемые и уличные АС выпускают практически все крупные европейские и американские игроки акустического рынка: BOSE, ATLANTIC TECHNOLOGY, B W, DALI, DLS, DAVIS ACOUSTICS, JAMO, JBL, KEF, BOSTON ACOUSTICS, SPEAKERCRAFT, MIRAGE, POLKAUDIO, SONANCE, MISSION, CANTON, FOCAL... Список далеко не исчерпан. Этот сектор освоили также многие производители электроники. Уличные громкоговорители могут выглядеть как "поющие камни" или "цветочные горшки". Подобные необычные модели, как правило, предлагают специализированные компании: JAMO, ROCKUSTICS, STEREOSTONES.

Не пора ли в мультирум?

Даже при благоприятной конъюнктуре массовое распространение систем мультирум сдерживается целым рядом факторов. Среди них немало объективных (например, высокие цены на специализированное оборудование). Но человеческий фактор, пожалуй, превалирует: консерватизм массового потребителя, слабая информированность, отсутствие осознанной необходимости... Комплекс мультирум редко популяризируют в специализированной прессе, где обсуждаются проблемы Hi-Fi. Это происходит, в частности, потому, что мультирум изначально психологически настраивает на потребительское отношение к звуку и видео: прослушивание музыки перестает быть священным ритуалом. Разумеется, и способность аппаратуры раствориться в любом интерьере стоит денег.Ив итоге такая техника вместе с затратами на инсталляцию обходится в несколько раз дороже, чем традиционная электроника. Что ж, это и есть цена комфорта.

Далеко не каждый потребитель в состоянии четко сформулировать собственные требования, и здесь на помощь приходят специалисты-инсталляторы. Они предлагают обсудить черты будущей системы на самом раннем этапе- на стадии формирования требований и разработки проекта. Услуги инсталляционной компании стоят недешево, однако в этом случае качественный результат гарантирован. Существует набор типовых решений и готовых рекомендаций по размещению встраиваемой акустики. Например, пять встроенных АС (три- в стене, две- в потолке) образуют домашний кинотеатр в гостиной. Стереопара- в спальне. Для озвучивания кухни понадобятся еще две потолочные АС. Вванной и туалете достаточно по одной влагозащищенной АС... Витоге встроенных колонок даже на городскую квартиру набирается полтора десятка. Зато музыка будет следовать за вами, а не вы за ней!

Регулятор
тембра ВЧ
у встраиваемой
АС Signature 7NT
(B W) Встраиваемая акустическая система
AIM 7 Five
(SPEAKER-CRAFT) Встраиваемая
в стену (In-wall) акустическая система CWM800
(B W)

Во сколько же обойдется типичный проект-инсталляция для трехкомнатной квартиры площадью 120м2, состоящей из шести независимых зон? Стоимость такого удовольствия (проектирование, оборудование, силовые и сигнальные кабели, монтажные и пусконаладочные работы) составит порядка 250 тыс. руб. Плюс еще около 100 тыс. руб.- на встраиваемые АС. Сумма немалая, однако потянет всего на несколько процентов от базовой стоимости жилья. Подчеркнем, что после инсталляции системы мультирум ликвидность квартиры резко возрастает. Об этом стоит подумать.

Словарь

Инсталляцией на языке специалистов называется работа по установке и настройке системы "умного дома", мультирум или домашнего кинотеатра.

Мультирум- система распределения аудио- и (или) видеосигналов по нескольким комнатам (multiroom). Объединяет AV-электронику и акустику в общий комплекс. Состоит из источников, контроллеров, сети передачи, управляющих панелей в каждой зоне, а также приемников сигнала.

AV-ресивер- важный элемент системы домашнего кинотеатра. Объединяет набор AV-входов/выходов, декодеры окружающего звучания (Dolby Digital, DTS), многоканальный усилитель (5-7 каналов) и FM/AM-тюнер. Устройство с декодерами без тюнера и усилителей мощности называется AV-процессором.

Чтобы получилось дешевле

Можно ли купить мультирум, подобно кинотеатру, "в одной коробке"? Обычно такая система не является готовым продуктом, хотя тенденции к возникновению комплексных решений уже видны. Впродаже появляются наборы оборудования сравнительно доступной стоимости, например Jamo Link по цене пары добротных колонок. Но фактором, сдерживающим их применение, являются неразвитые коммуникации типового жилья. До сих пор в новостройках, к сожалению, не предусмотрены готовые к использованию слаботочные сети. Поэтому для прокладки кабелей приходится либо штрабить стены, либо создавать разводку "под плинтусом".

Необходимость нарушать сложившийся интерьер не делает мультирум более популярным. Впрочем, строительство индивидуального жилья (коттеджные поселки и другие формы застройки) сегодня все чаще идет рука об руку с проектированием интегрированных систем управления. Дальновидный застройщик работает в паре с инсталляционной компанией, предоставляющей целый пакет услуг.Например, можно заранее договориться о подключении квартиры к Интернету и кабельному ТВ, сделать проводку для локальной сети, проложить витые пары к выключателям и розеткам для управления светом... Если нельзя реализовать замысел сразу, законсервированное кабельное хозяйство отработает свое в будущем, когда захочется "образумить" жилище. Влюбом случае, начиная строительство дома или ремонт квартиры, стоит подумать о системе автоматизированного управления.

Кстати, не дожидаясь глобальной перестройки, в качестве первого практического шага к системе мультирум вы можете врезать в подвесной потолок ванной комнаты влагозащищенную акустику... Впрочем, об этом- в следующих номерах.
