Камера смотрит в мир

(системы и приборы видеонаблюдения)

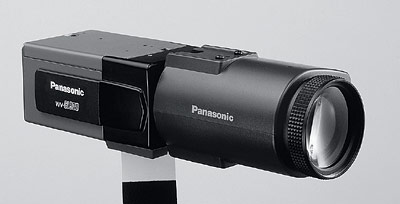

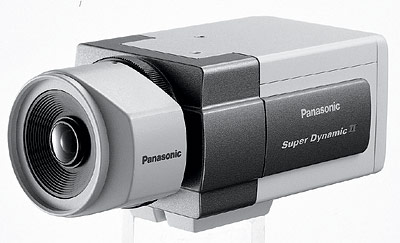

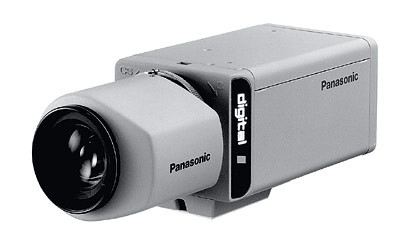

В камере со сменным объективом WV-BP330 (PANASONIC) предусмотрена возможность компенсации встречного освещения во время съемки Цветная камера WV-CP160 (PANASONIC) обеспечивает натуральное изображение благодаря высокому отношению сигнал/шум, равному 50 дБ, и разрешающей способности 480 твл PANASONIC

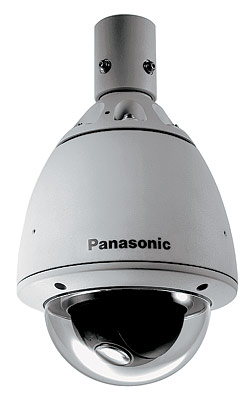

Всепогодная цветная купольная видеокамера в антивандальном исполнении WV-CW860 Несмотря на скромные размеры, эта камера WV-CV201 оборудована объективом- трансфокатором (PANASONIC) AXIS COMMUNICATIONS

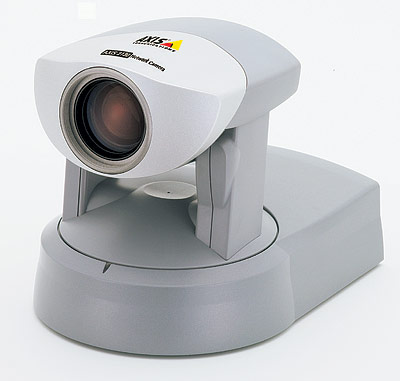

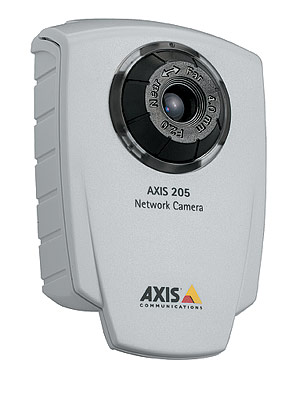

Модель 205 является миниатюрной интернет-камерой, способной работать в автоматическом режиме Цветная корпусная камера со встроенной оптикой KPC-700 B (КТ С) рассчитана на эксплуатацию при температурах от -10 до +50 С Интернет- камера 2130 PTZ (AXIS) снабжена дистанционно управляемыми объективом с 16-кратным увеличением и поворотным устройством Видеопанели домофонов могут быть накладными и врезными, а также различаться по внешнему дизайну. (KOMKOM ELECTRONICS) KOMKOM ELECTRONICS

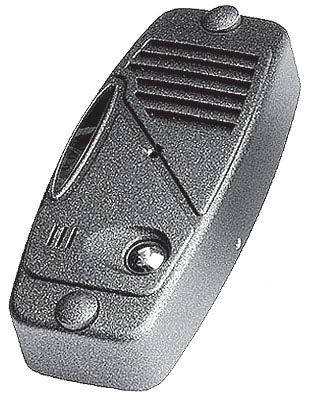

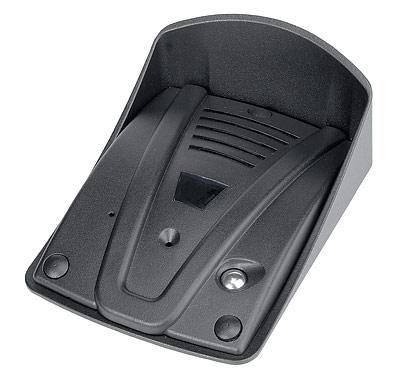

Панель "Самвидео" отличается корпусом с высокой взломо- устойчивостью "KOMKOM ELECTRONICS"

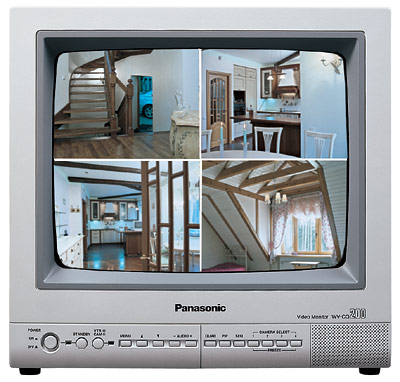

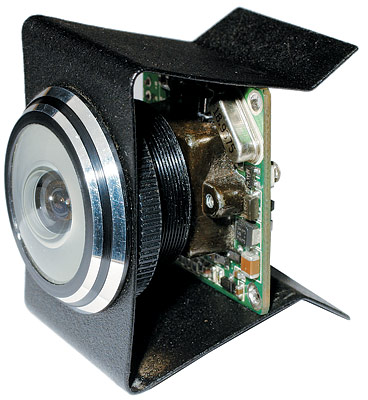

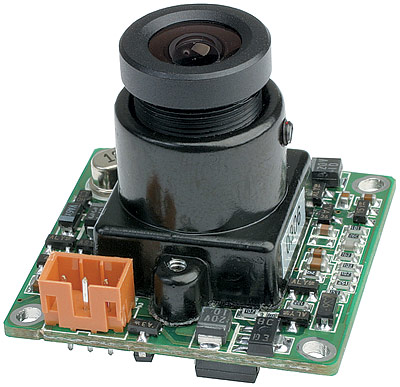

Модульная камера с широкоугольным объективом вполне может заменить собой монтируемую в дверь корпусную камеру-видеоглазок Несмотря на малые размеры (4"), экран видеодомофона DPV-4HP (КOCOM) дает картинку с разрешением 400 твл POLYVISION POLYVISION

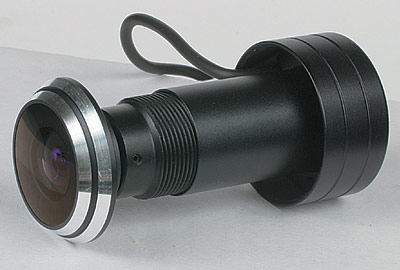

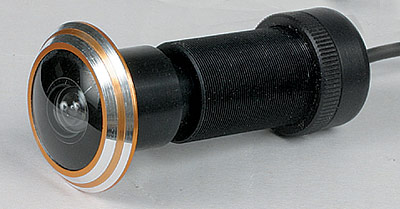

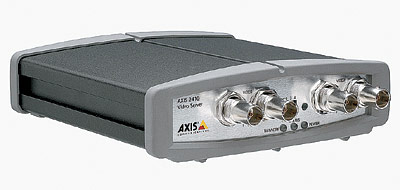

Видеокамеры, замаскированные под глазки входных дверей, отличает широкий угол обзора (до 170). Внешне они не отличаются от обычных дверных глазков, заметить разницу сможет лишь профессионал Видеопанель "Топаз" уместится на ограниченном пространстве (KOMKOM ELECTRONICS) 14" монитор WV-CQ200 оснащен встроенным квадратором для прямого подключения к нему сразу четырех видеокамер (PANASONIC) Входная панель домофона выполнена в едином стиле с другими изделиями (розетками и выключателями) GIRA Видеосервер 241Q от AXIS предназначен для "оцифровки" аналогового изображения- с его помощью картинка становится доступной для любого компьютера Черно-белые камеры SK-1004 (SUN-KWANG), обладающие высокой свето-чувствительностью (до 0,003 лк), способны давать приемлемое изображение даже в сумерках PANASONIC PANASONIC

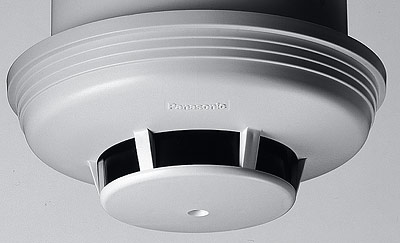

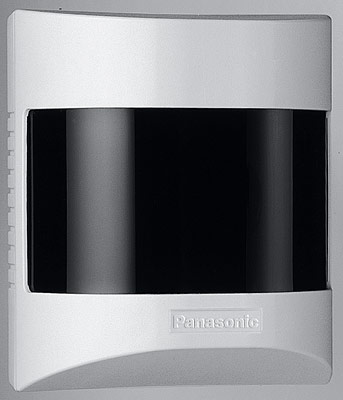

Камеры, замаскированные под ИК-датчик и пожарный датчик, не бросаются в глаза Класс защиты этого кожуха от AXIS- IP66 (кожух защитит камеру от пыли и сильного дождя) KOMKOM ELECTRONICS

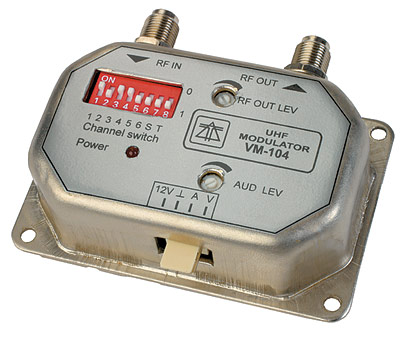

С помощью модуляторов ДМВ видеосигнал изображения и звука от камер переносится на свободную частоту дециметрового канала телевизора SUN-KWANG

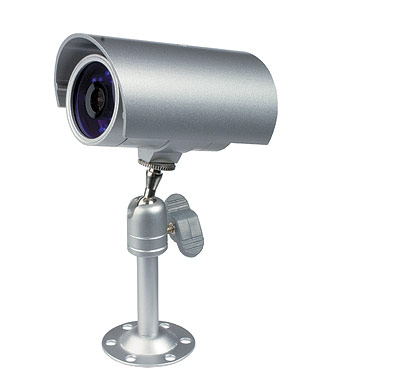

Для работы в условиях плохой освещенности модель SK-2020 снабжена встроенной ИК-подсветкой При недостаточной освещенности модель WV-CL920 от PANASONIC переключается с избранного цветного режима на ч/б режим, автоматически или вручную KAMPRO

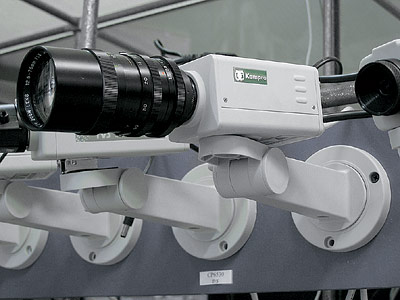

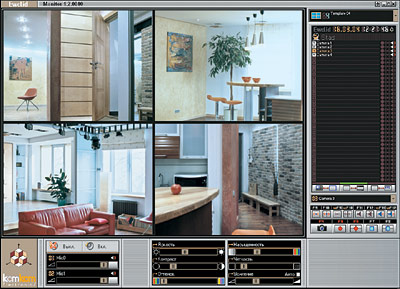

Длиннофокусные объективы необходимы для съемки объектов, расположенных на значительном удалении Интерфейс программы видеонаблюдения Ewclid разработан так, чтобы управлять ею мог даже человек без специальной подготовки. Взависимости от типа системы наблюдения на экран монитора выводится сигнал от 4- 16 камер. Яркость и контраст изображения от каждой камеры регулируются отдельно

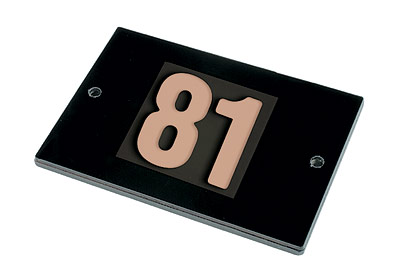

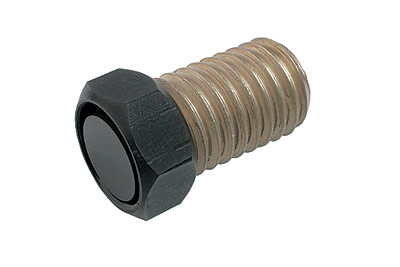

Блоки инфракрасной подсветки часто камуфлируют под головку болта или номер квартиры (KOMKOM ELECTRONICS) "АДП.КОМ"

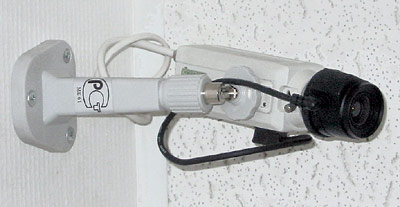

Чаще всего корпусные камеры для лучшей обзорности устанавливаются внутри помещений под потолком на поворотном кронштейне PHILIPS

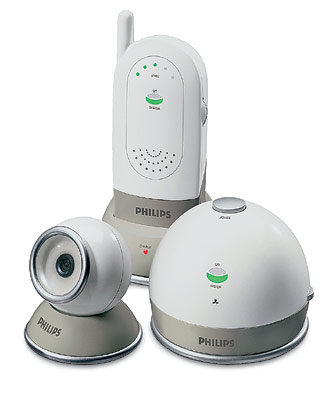

Когда используется устройство Baby Cam, оно позволяет видеть ребенка, в каком бы месте своего дома вы ни находились KOMKOM ELECTRONICS

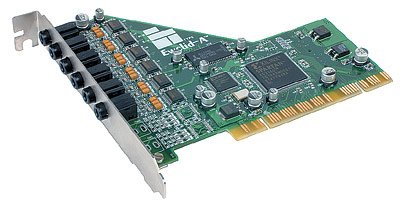

"Сердце" любой цифровой системы видеонаблюдения- плата видеоввода KOMKOM ELECTRONICS

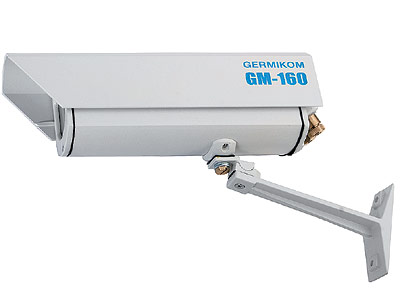

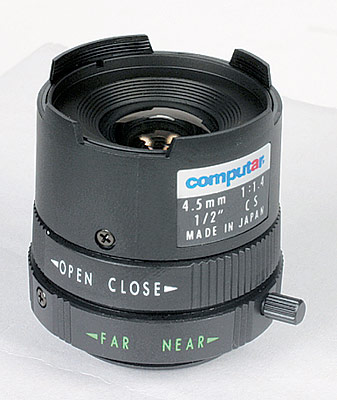

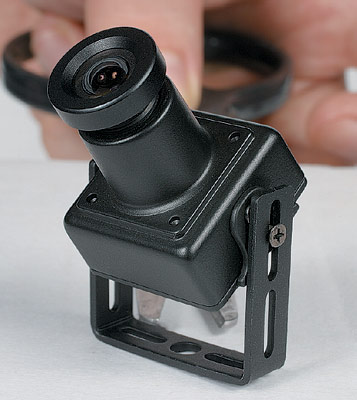

Уличные термокожухи Germikom-160 для миниатюрных корпусных видеокамер В объективе H4514FICS (COMPUTAR) предусмотрена ручная установка диафрагмы для более точного обеспечения режима съемки Черно-белая купольная камера CA-160 (WOOJU, Южная Корея) снабжена поворотным устройством, обеспечивающим поворот до 355 по горизонтали и до 80по вертикали KOMKOM ELECTRONICS

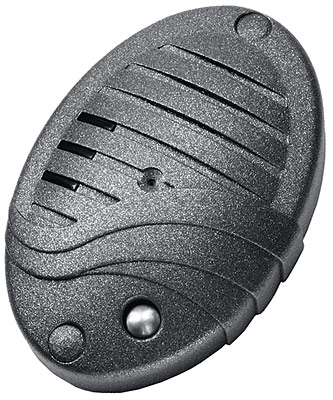

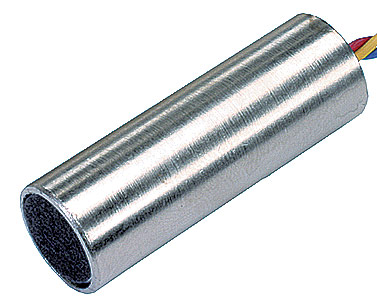

Микрофон "Шорох-1", используемый с видеокамерами

Сколько можно было бы предотвратить бед, если бы в нужное время и в нужном месте всегда находились очевидцы очередного ЧП! Но теперь у нас есть возможность заранее позаботиться о том, чтобы иметь под рукой все свидетельства. Идля этого вовсе не обязательно опрашивать соседских старушек...

Системы видеонаблюдения, которыми оборудуется все большее число городских квартир, сегодня уже не воспринимаются как причуды эксцентричных хозяев. Практика доказывает, что такие системы не только надежно охраняют имущество и жилище, но и гарантируют безопасность его обитателям. Порой один только вид установленной на фасаде здания видеокамеры способен отпугнуть злоумышленников, отнюдь не стремящихся к публичной известности. Как свидетельствует статистика, после внедрения первой отечественной цифровой системы видеоконтроля "Инспектор+" число квартирных краж в ЦАО г.Москвы сократилось вдвое. Но современные охранные комплексы видеонаблюдения могут гораздо больше, нежели просто "смотреть" за ворами и хулиганами. Вчисло доступных им функций входит контроль и за теми обитателями квартир, которые нуждаются в дополнительной опеке. Уже существуют электронные "видеоняни" и "видеосиделки". Кроме того, система дистанционного слежения является непременным атрибутом современного "умного дома". Расскажем подробнее об устройстве и возможностях такого рода систем.

Высоко сижу, далеко гляжу...

Охрана имущества и безопасность жилища являются приоритетной задачей системы телевизионного контроля. По-английски она называется CCTV или Closed Circuit Television- "система замкнутого телевидения". Ее элементы могут монтироваться как снаружи, так и внутри дома. Спомощью наружного наблюдения осуществляется охрана территории загородных коттеджей и отдельных объектов, на ней расположенных. Вусловиях города такие системы используются в тех случаях, когда важно контролировать ситуацию на подступах к балконам, лоджиям и подъездам, для наблюдения за гаражом и оставленными на стоянке автомобилями, а также за территорией подъезда, зоной лестничной площадки и межквартирным тамбуром. Системы внутреннего наблюдения, в свою очередь, присматривают за квартирами и офисными помещениями.

Различия между системами наружного и внутреннего контроля (помимо разных задач) заключаются также в типах применяемых видеокамер (о них речь ниже). Есть отличия и в оптике. Впомещениях, например, чаще встречаются камеры с объективами, обладающими небольшим фокусным расстоянием и широким углом обзора. Способы передачи сигнала тоже могут быть разными. Уличные камеры теперь все чаще оборудуются устройствами беспроводной связи по радиоканалу. Происходит это потому, что в помещении расстояние от камеры до объекта слежения, как правило, не превышает нескольких метров, а на улице оно больше в десятки раз. Проложить незаметно кабель бывает сложно.

Помимо видеокамер в систему охранного наблюдения могут входить различные устройства- сменные объективы, блоки инфракрасной подсветки для работы камер в условиях недостаточной освещенности, защитные кожухи, монтажные кронштейны и поворотные устройства для дистанционного перемещения камер. Также в систему входит оборудование для обработки видеосигналов (квадраторы, мультиплексоры) и усиления их при удаленном расположении камер, мониторы для просмотра изображения (специальные дисплеи или, в простейшем случае, телевизоры), средства записи и хранения информации (специальные видеомагнитофоны, накопители информации на жестких дисках). Всвою очередь, и сама система может входить в состав многофункциональных охранных комплексов, используемых для "тотальной" защиты имущества от самых разных неприятностей.

Хоть одним глазком...

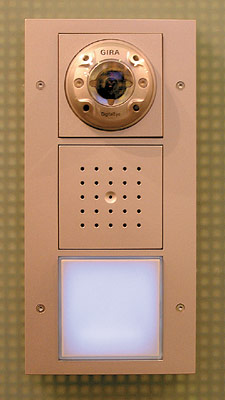

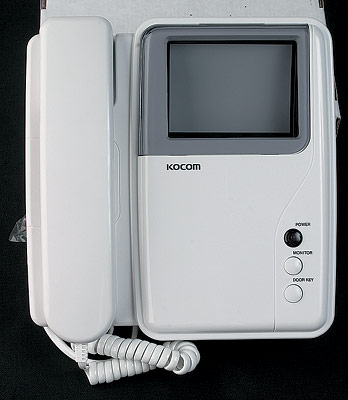

Кнаиболее простым устройствам телевизионного контроля относятся видеодомофоны. Они дают информацию о посетителях. Хозяева могут увидеть качественное изображение гостя на экране монитора или телевизора даже в условиях полной темноты на лестничной площадке, имеют возможность переговорить с ним по селекторной связи. Камера включается по сигналу звонка, находящегося на панели у входа. На отечественном рынке представлены видеодомофоны производства компаний AIPHONE (Япония), COMMAX, KOCOM (Южная Корея), BPT (Италия), "ЭЛИКС", КОМКОМ ELECTRONICS (Россия).

Конструктивно видеодомофоны состоят из входной панели (называемой также дверным блоком, блоком вызова или видеопанелью) и переговорным блоком со встроенным монитором (обычно с диагональю 4 дюйма). Панель устанавливается рядом с дверью или на нее, а переговорный блок- внутри квартиры. Панели оборудованы кнопкой звонка, встроенной видеокамерой и переговорным устройством. Взависимости от модели, панель может быть накладной (модели DVC-202 от "ЭЛИКС", KC-C61 от KOCOM) или врезной (модели DRC-403F от COMMAX), блоком инфракрасной подсветки для нормальной работы в темноте (модели "Глория", "Топаз" от КОМКОМ ELECTRONICS, DRC-203N, DRC-403F от COMMAX).

Накладные панели проще в монтаже, зато врезные меньше выступают из стены (всего на 3-4мм), лучше противостоят атакам вандалов. Чтобы не ослаблять дверную коробку, врезные панели часто устанавливают на стену. Различаются панели и по размерам. Большинство имеют ширину 9 и высоту 12см, но есть и компактные, как модель "Топаз" от КОМКОМ ELECTRONICS (4,611см), специально предназначенная для установки в "узких" местах, на калитках или дверных косяках.

Последователям Ната Пинкертона следует помнить: в нашей стране действует Федеральный закон "Об оперативно-розыскной деятельности" N 144-ФЗ от 12.08.95 (СЗ РФ N 33-95г., ст. 3349), в котором прямо говорится: "Запрещается проведение оперативно-розыскных мероприятий и использование специальных и иных технических средств, предназначенных (разработанных, приспособленных, запрограммированных) для негласного получения информации не уполномоченными на то настоящим Федеральным законом физическими и юридическими лицами". Правда, в России к посягательствам отдельных граждан на частную жизнь соседей отношение пока снисходительное. Но в суде, например, любительская съемка скрытой камерой как доказательство рассматриваться не будет.

Средняя стоимость комплекта видеодомофона в розничной продаже составляет $150-250. На цену влияет тип камеры и монитора. Так, большинство комплектов оборудованы черно-белыми мониторами, но есть модели, воспроизводящие цветную картинку, как, например, DRC-403CF от COMMAX или KCS-DAR от AIPHONE. Впоследней модели видеокамера снабжена еще и устройством дистанционного управления по вертикали, чтобы "взглянуть в лицо" визитерам независимо от их роста. Правда, за цвет и возможность управления камерой придется доплатить. Полный комплект оборудования вместе с четырехдюймовым цветным монитором обойдется в $500-600.

Видеодомофоны часто объединяют с системой удаленного доступа в квартиру или коттедж (в этом случае домофон дополняется электромеханическим дверным замком с дистанционным управлением). Процедура встречи гостей еще более упрощается. Видеосигнал от входной панели подается на телевизор или плазменную панель. Для того чтобы как следует рассмотреть посетителя, а затем открыть дверь, хозяину даже не нужно вставать с дивана (или выскакивать из ванной). Разумеется, это удобно не только для современных Обломовых, но и для людей пожилых. Также облегчается жизнь в загородных коттеджах. Нет нужды выходить на улицу в ненастную погоду.

Достаточно часто для рассматривания гостей устанавливается не видеодомофон, а скрытая камера, замаскированная под обычный дверной глазок или вмонтированная в стену. Втакой системе для воспроизведения сигнала используется переговорное устройство и монитор или телевизор. На один из его свободных каналов подается сигнал, преобразованный с помощью специального устройства, так называемого модулятора ($25-30). Модулятор включается в разрыв антенного кабеля и позволяет в любой момент слышать и видеть "по телевизору" все, что происходит перед входной дверью. Стоимость подобных систем существенно ниже. При использовании недорогих камер корейского производства можно уложиться в сумму менее $100.

Видимо все, что не видимо

Основным элементом любой системы видеонаблюдения является видеокамера. Ичаще всего не одна. Обычно их нужно тем больше, чем значительнее та площадь, которую необходимо обозревать. Производством видеокамер занимаются компании COMPUTAR, JVC, IKEGAMI, MATSUSHITA (под торговой маркой PANASONIC), SANYO, SENSOR TECHNOLOGIES, SONY (Япония), WATEK AMERICA, SENSORMATIC ELECTRONICS (США), PHILIPS (Голландия), AXIS COMMUNICATIONS (Швеция), HITRON SYSTEM, VISION HI-TECH, SUN-KWANG, KT C (Южная Корея), POLYVISION (Тайвань).

По типу выходного сигнала видеокамеры подразделяются на цифровые и аналоговые. Вцифровых камерах присутствует встроенный АЦП- блок аналого-цифрового преобразования, поэтому стоимость этих камер выше на 10-20%. Несколько лет назад разница в цене была куда более значительной, но цены на "цифру" сейчас быстро снижаются, и цифровые видеокамеры постепенно вытесняют с рынка аналоговые модели. Это происходит еще и потому, что цифровые устройства более удобны и надежны в эксплуатации. На сигнал не влияют никакие помехи, качество картинки получается выше. Цифровой сигнал проще передавать через Интернет. При этом запись аналогового сигнала производится на видеопленку (спецвидеомагнитофон), а цифрового- на жесткий диск или карту flash-памяти. Так что, выбирая видеокамеру, на деньгах лучше не экономить и приобрести сразу цифровую модель.

Основные характеристики видеокамер

Основной рабочий механизм любой видеокамеры- светочувствительная матрица (ПЗС-матрица), которая преобразует падающий на нее свет в электрический сигнал. Между собой матрицы различаются по формату (длине диагонали в дюймах) и количеству фоточувствительных ячеек, от числа которых зависит разрешающая способность матрицы. Встречаются матрицы с диагональю в полдюйма, треть дюйма и четверть дюйма. Именно по их формату к камерам и подбираются объективы. Производством ПЗС-матриц в мире занимаются компании MATSUSHITA, SONY, SHARP, LG, SAMSUNG. Кважнейшим характеристикам камеры относится ее разрешение (разрешающая способность). Чем выше этот параметр, тем качественнее получается изображение, лучше проработка его деталей. Разрешение камер измеряется в телевизионных линиях по горизонтали (ТВЛ). Большинство современных видеокамер имеют разрешающую способность от 330 до 600 ТВЛ. Черно-белые камеры в среднем обеспечивают более высокое разрешение, чем камеры цветные. Так, стандартным для черно-белых камер считается 380 ТВЛ, а высоким- 570-600 ТВЛ. Для цветных камер стандартным разрешением считается 330, высоким- 460 ТВЛ. Многие видеокамеры способны работать как в цветном, так и в монохромном режиме (например, модели WV-CS854A, WV-CL920 от PANASONIC). Вэтом случае разрешающая способность указывается для каждого режима работы. Например, у модели WV-CL920 в цветном режиме она составляет 480 ТВЛ, в черно-белом- 570. Кроме того, эта камера способна автоматически переключаться с цветного режима на монохромный при недостаточном освещении. Другой важный параметр сигнала видеокамеры- так называемое отношение сигнал/шум (обозначается S/N, измеряется в дБ). Чем выше его значения, тем меньше будут заметны помехи на экране. Всамых лучших камерах этот показатель может доходить до 60 дБ. Значения сигнал/шум, равные 50 дБ, можно считать хорошими, 40 дБ- ближе к посредственным (помехи будут заметны, особенно при плохом освещении объекта съемки). Третий параметр- светочувствительность камеры. Этот параметр характеризует минимальную освещенность объекта, при которой камера способна воспроизводить более или менее нормальное изображение (отношение сигнал/шум не превышает 30 дБ). Светочувствительность- показатель наиболее спорный, так как есть несколько методик ее замера, и все они дают совершенно разные результаты.

Что же касается устройства корпуса, оптики, способов монтажа, то здесь аналоговые и цифровые камеры друг от друга не отличаются. Все камеры могут быть цветные или черно-белые, открытого или скрытого монтажа, корпусные и бескорпусные, со встроенным или сменным объективом, для уличного или внутридомового монтажа.

Кнаиболее компактным моделям относятся камеры для скрытого монтажа, а также модульные (бескорпусные). Эти устройства благодаря своим небольшим размерам могут монтироваться не только в стены зданий, но и в отдельные предметы интерьера- книги, картины, часы ит.д. Впрочем, и обычные модульные камеры могут быть вполне миниатюрными. Так, модель ACE-200CP4 (KT C) имеет размеры 3232 18мм и легко помещается в сигаретной пачке. Большинство модульных камер оборудованы встроенным объективом типа pinhole (это "точечный объектив" с диаметром линзы порядка 1мм).

Бескорпусные видеокамеры (модели VM32B-P37F от VISION HI-TECH, HPVCB-0121 от POLYVISION ) лишены защитного панциря и поэтому требуют деликатного к себе отношения. Их, как правило, устанавливают скрытно, врезая наподобие замка в дверь или вмуровывая в стену. При монтаже внутри стены необходимо обеспечивать гидроизоляцию камеры. Для этого применяют обычный силиконовый герметик, которым камера заделывается деликатно и аккуратно- так, чтобы он не попал на объектив.

Корпусные камеры также подразделяются на модели со встроенной и сменной оптикой. Впервом случае это VCC-7812P от SANYO, PWC-0124SP4 от POLYVISION, которые выдают менее качественную картинку, зато они более компактные и дешевые. Камеры со сменным объективом (VCB-3170P от SANYO, WAT-505EX от WATEC AMERICA и многие другие) отличаются универсальностью применения и наличием дополнительных функций. Таких, например, как функция компенсации заднего света (обозначается аббревиатурой BLC), позволяющая следить за объектом, расположенным на ярко освещенном фоне. Также в этих моделях может быть предусмотрена возможность дистанционного управления диафрагмой (так называемая функция Video Drive) и установки заданного значения диафрагмы и выдержки- если снимаемый объект расположен на контрастном фоне (например, освещенное окно на фоне темной стены). Вподобных условиях обычная камера, работающая в автоматическом режиме, подберет лишь некое усредненное значение выдержки и диафрагмы, в результате чего интересующий объект (здесь- окно) окажется "засвеченным" и плохо различимым.

Камеры со сменной оптикой различаются по типу крепления объектива. Обозначаются буквами "С" и "СS". Разница- в расстоянии от места расположения светочувствительной матрицы до линз объектива. Уобъективов "С" оно на 5мм больше. Внастоящее время широкое распространение получили камеры "СS". Они отличаются большей универсальностью, так как в них допускается использование объективов любого типа. Для установки объектива "С" требуется лишь кольцо-переходник. Авот камеры типа "С" не так удобны, поскольку использовать объективы "СS" на них невозможно.

Камеры видеонаблюдения могут монтироваться на настенном или потолочном кронштейне. Кронштейн обычно имеет две степени свободы, что дает возможность направлять камеру в нужную сторону. Комплект из камеры и кронштейна может быть дополнен поворотным устройством, которое позволяет дистанционно перемещать видеокамеру по горизонтали и вертикали и просматривать, таким образом, большой участок охраняемой территории (до 360). Для неподвижных камер угол обзора составляет в среднем 70-90. Эти поворотные устройства могут также перемещать камеру по заданному алгоритму движения и в автоматическом режиме. Угол поворота определяет, какая площадь попадает в зону слежения, а скорость поворота показывает, как быстро камера может повернуться на определенное количество градусов. Если планируется установка камер на улице, поворотные устройства должны надежно работать даже при минусовой температуре, как минимум, до -30-35 С (как, например, устройство YA5000 от тайваньской фирмы YAAN).

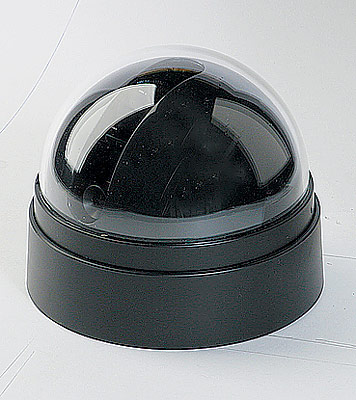

Отдельный тип видеокамер- так называемые купольные (модели WV-CS854A от PANASONIC, VCC-9200P от SANYO, Fastrax 48X от HITRON SYSTEM). Их внешняя форма, действительно, напоминает купол. Внутри его смонтирована камера с поворотным устройством, благодаря чему объектив может поворачиваться со скоростью до 360 в секунду в горизонтальной плоскости. Купольные камеры устанавливаются внутри помещений. Ких достоинствам относится максимально широкий угол обзора (до 360). Кроме того, они как бы гуманнее с точки зрения психологии, так как внешне похожи на пожарные датчики, а поэтому в глаза не бросаются и не раздражают мнительных людей. Многим не нравится, когда за ними кто-то постоянно следит.

Прицениваясь к той или иной камере, следует помнить, что многие из них продаются без сменных объективов, а стоимость объектива сравнима со стоимостью самой камеры (зачастую и превышает ее). Так, минимальная цена на самую простую камеру со встроенным объективом составляет около $30, корпусные камеры без объектива стоят от $50-60 до $200-400, купольные- от $150, цветные модульные- от $90, а купольная камера в комплекте с высокоскоростным поворотным устройством и объективом-трансфокатором обойдется в $1000-1500. Отдельный объектив-трансфокатор можно купить за $400. Еще $50-200 придется потратить на защитный кожух и блок ИК-подсветки.

Сколько стоит "дом за стеклом"?

От видеокамер сигнал поступает на устройства управления видеокомплексом, которые могут быть выполнены в виде автономных блоков (свитчеры, квадраторы, мультиплексоры, пульты управления поворотными камерами) или в виде устанавливаемых в компьютер плат видеоввода и соответствующего программного обеспечения. Компоненты для автономных видеокомплексов выпускаются под такими марками, как JVC, SONY, PANASONIC, SANYO. Ккомпьютерным комплексам видеонаблюдения относятся разработанные в России системы видеонаблюдения "Инспектор+", AceCop, Ewclid, VideoNet (о них речь ниже). Видеокоммутаторы (или свитчеры) служат для поочередного просмотра на одном мониторе картинок, получаемых от нескольких камер. Переключая камеры, пользователь как бы "перелистывает" одно изображение за другим. Достоинством этих устройств является их дешевизна. Так, свитчер HTS-1005/4 тайваньской компании HUNT, рассчитанный на подключение 4 камер, обойдется покупателям в $75; а более дорогой японский видеокоммутатор SW4.1 от COMPUTAR можно купить за $130. Недостатком свитчера является то, что он позволяет отображать на экране картинку только от одной видеокамеры (сигналы с других камер на монитор не поступают). Таким образом, в зоне слежения неизбежно возникают прорехи, которые не контролируются оператором (особенно неудобен свитчер при большом количестве камер). Чтобы как-то компенсировать этот недостаток, некоторые видеокоммутаторы оснащены входами тревоги. При срабатывании соответствующего охранного датчика на монитор автоматически подается изображение с той или иной камеры (как, например, в моделях PIH-206AL, PIH-212AL LILIN (Тайвань).

Основные характеристики объективов

К важнейшим характеристикам объективов относятся фокусное расстояние (расстояние между линзой и полученным изображением бесконечно удаленного объекта) и угол обзора, то есть угловые размеры полученного сегмента изображения. Чем больше фокусное расстояние, тем меньшие угловые размеры имеет изображение. Поэтому, когда требуется охватить с помощью неподвижной камеры максимально большую территорию, используют короткофокусные широкоугольные объективы с углом обзора 120-170 и фокусным расстоянием в несколько миллиметров. Если же, наоборот, требуется рассмотреть детали объекта, расположенного на большом расстоянии, применяют длиннофокусные объективы с углом обзора 3-17 и фокусным расстоянием в несколько десятков миллиметров. К"нормальнофокусным" объективам относятся те, которые имеют угол обзора, соизмеримый с человеческим углом зрения,- около 45.

Для одновременного получения на экране картинок с нескольких камер используются квадраторы и мультиплексоры. Квадратор способен вывести на монитор картинки от 4 или 8 камер (восьмиканальные квадраторы называются двухстраничными), а мультиплексор не только выводит изображения сразу от 16-32 камер, но и передает видеосигнал на запись с минимумом потерь. Квадраторы и мультиплексоры могут быть оснащены и другими функциями, например встроенным детектором движения, который автоматически отслеживает изменения на картинке, генератором титров, даты и времени (данные автоматически фиксируются при записи), а также дополнительными входами для подключения датчиков сигнализации и встроенной памятью на "тревожные" события. Такие устройства стоят гораздо дороже. Скажем, квадратор цветного изображения YH-484C от PROSTAR (Южная Корея) обойдется в $380. Черно-белый шестнадцатиканальный мультиплексор MV-16P от ROBOT (США) можно купить за $1100. Ацветной мультиплексор на 16 каналов с подключаемыми датчиками движения, с пультом дистанционного управления, записью звука, выносной клавиатурой и встроенным жестким диском 160GB будет стоить уже $4700 (DS2A DX16C-160 от DEDICATED MICROS (Великобритания).

Помимо видеокоммутаторов, квадраторов и мультиплексоров в комплект системы видеонаблюдения входят пульты управления видеокамерами, с помощью которых можно дистанционно приводить в движение поворотные устройства камер, менять выдержку и диафрагму объектива (стоимость таких пультов в пределах $250-1500), а также мониторы и устройства записи изображения. Мониторы могут быть черно-белыми (монохромными) и цветными. Подразделяются по размерам диагонали экрана- от 4 до 21 дюйма. Соответственно, и цена может колебаться от $120-150 до $700-900. Внекоторых моделях мониторов имеются встроенные устройства управления. Например, в моделях CCM-12QL (COMMAX), WJ-524Q (WOOJU, Южная Корея) есть квадратор, а в модели WV-CQ200 (PANASONIC)- квадратор и встроенный детектор движения.

Напоследок стоит сказать об устройствах для записи и хранения видеоинформации (это цифровые видеорегистраторы и спецвидеомагнитофоны Real Time и Time Lapse стоимостью $450-900). Спецвидеомагнитофон способен вести непрерывную запись в течение длительного промежутка времени. Кпримеру, модели DTL-4800P от SANYO, VT-L2600 от HITACHI, Япония "пишут" до 40 суток. Втаких магнитофонах применяются специальные видеокассеты ($15-20). Нужно, однако, учитывать, что сегодня профессиональная лента с возможностью многократной перезаписи уже не выпускается. Все большее распространение получают цифровые записывающие устройства, снабженные встроенным жестким диском (HDD- регистраторы) и устройства записи информации на карты флэш-памяти. Они более удобны в эксплуатации, так как обеспечивают запись с более высоким разрешением (до 520 твл против 240-400 твл у видеомагнитофонов). Вних также упрощен поиск нужного фрагмента записи. Увы, но и цены на такие устройства заметно выше, чем у спецвидеомагнитофонов (так, HDD-регистратор DSR-M800P от SANYO в розничной продаже стоит почти $1500).

Аможно со скидкой?

Как видно из сказанного выше, полный комплект оборудования для видеонаблюдения стоит достаточно серьезных денег. Так, система, рассчитанная на подключение 8 каналов, даже без учета стоимости видеокамер, объективов, кронштейнов, поворотных устройств и блоков ИК- подсветки, обойдется в сумму порядка $2000-5000. Втакую же, если не большую, сумму встанет и комплект видеокамер со всеми необходимыми аксессуарами. Чтобы хоть как-то уменьшить затраты, было предложено использовать системы видеонаблюдения, интегрированные в ПК. Всущности, они представляют собой видеоплату, установленную в разъемы PCI материнской платы компьютера. Современные комплексы видеонаблюдения на базе ПК не предъявляют к компьютерам каких-то особых требований. Можно использовать любые компьютеры на базе "старших" процессоров PENTIUM или их аналогов с операционными системами WINDOWS или LINUX. Так, минимальные требования для установки системы "Цифровой Свидетель" (ISS, Россия) следующие: процессор Celeron с тактовой частотой 800 МГц, 128 Мб оперативной памяти и видеокарта SVGA- ATI Radeon 7500.

Не следует путать видеокоммутаторы-свитчеры с так называемыми матричными коммутаторами. Последние служат для подключения большого количества камер, мониторов, пультов управления и используются в обширных сетях видеонаблюдения, где число одних только камер может измеряться сотнями. Профессиональные матричные коммутаторы стоят гораздо дороже (от нескольких сотен до нескольких тысяч долларов за модель) и в частных системах видеонаблюдения практически не используются.

Главное, что требуется от компьютера,- это стабильность в работе и надежность всех комплектующих узлов и программного обеспечения. Разумеется, для машины, являющейся частью системы безопасности, совершенно недопустимо использование пиратских версий программ, купленных где-нибудь в подземном переходе. Компьютер, включенный в систему видеонаблюдения, не может также использоваться для запуска посторонних программ, поскольку даже в официальных дистрибутивах программного обеспечения могут встречаться ошибки кода, что грозит привести к зависанию компьютера и всей системы.

KOMKOM ELECTRONICS

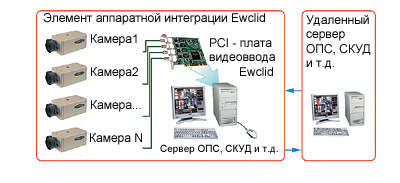

Схема аппаратной интеграции системы видеонаблюдения на базе высокоскоростной четырехканальной платы видеоввода в персональный компьютер (Ewclid). Плата устанавливается в компьютерный разъем PCI

Кважнейшим параметрам комплексов цифрового видеонаблюдения, характеризующим эффективность системы, относится скорость обработки кадра. Именно от этого зависит качество видеоизображения и, следовательно, своевременная адекватная реакция на нестандартную ситуацию. Всистеме охранного слежения Ewclid (KOMKOM ELECTRONICS) общая скорость ввода- 320 кадров в секунду на один компьютер при цветной картинке с разрешением 672576 пикселей. На сегодняшний день это максимальный предел скорости, которого можно достигнуть современными аппаратно-программными средствами при стандартной пропускной способности PCI шины (33 мГц, 32 бит). Всистеме "Инспектор+" (ISS) скорость ввода- до 8 видеосигналов с частотой 25 кадров в секунду при разрешении до 704576 пикселей.

KOMKOM ELECTRONICS

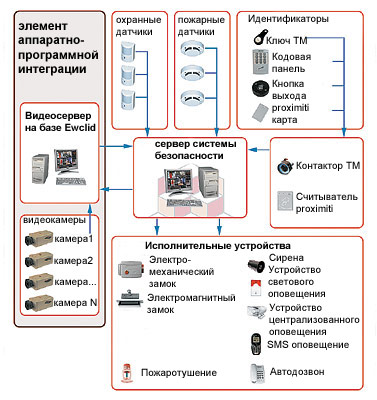

Пример интеграции системы наблюдения Ewclid к "тотальной" системе безопасности на базе сервера, получающего сигналы от охранных и пожарных датчиков, контактных считывателей и идентификаторов

Еще один важный параметр- метод компрессии (сжатия) изображения. Чем выше степень компрессии видеоизображения, тем меньше область, занимаемая одним кадром на диске. Всистеме AceCop ("СШС", Россия) используется технология сжатия MPEG 4, а в системах Ewclid и "Инспектор+"- сравнительно более новая технология Wavelet (JPEG 2000), которая обеспечивает по сравнению с MPEG 4 изображение на экране гораздо более высокого качества.

Сколько будет стоить, так сказать, интеграция всего компьютерного видеонаблюдения? Если не рассчитывать на запчасти с компьютерных барахолок, стоимость системы видеонаблюдения на базе Pentium IV составит $1200-1700. Из них $500-700 уйдет на видеоплату, а остальную сумму придется потратить на сам компьютер.

Впрочем, в последние годы на сектор "индивидуальных средств безопасности" обратили внимание производители и вполне серьезных автономных систем промышленного видеонаблюдения. Так, компания PANASONIC специально для домашнего применения разработала компактную систему видеонаблюдения. Она состоит из монитора WV-CQ200 со встроенным квадратором и четырех подключаемых к нему цветных корпусных видеокамер на кронштейнах. Подобная технология мини-видеосистем весьма напоминает домашние кинотеатры "в одной коробке", появившиеся несколько лет назад. Ее основное достоинство- простота установки и подключения, а также выгодная цена, которая составляет около $1500.

Свой вариант бытовой системы видеонаблюдения предлагает компания PHILIPS. Это устройство типа "видеоняня"- Philips Baby Cam SBC SC490. Вкомплект входит беспроводная видеокамера наблюдения за ребенком, детский и взрослый модули, каждый из которых является передатчиком и приемником сигналов. При подключении всех модулей устройство Philips Baby Cam обеспечивает круглосуточный аудиовизуальный контроль за маленьким человечком.

Выбор и монтаж системы CCTV

Выбирая систему видеонаблюдения, будущий ее владелец должен иметь ответы на следующие вопросы: как и зачем именно он собирается следить? Какова величина обозреваемой территории? Какого качества должно быть изображение? Ведь в одном случае достаточно, например, быть просто в курсе, что кто-то бродит по вашей квартире, а в другом- необходимо знать точно, что этот "кто-то" не ваша теща, приехавшая к вам в гости. Вопросы могут возникать самые неожиданные, поэтому лучше всего заранее проконсультироваться со специалистом, который имеет опыт проектирования подобных систем.

Существует разного рода спецтехника, миниатюрные размеры которой просто поражают воображение (по сравнению с современной шпионской видеокамерой пресловутая "булавочная головка" покажется громадной), но в свободной продаже подобных камер, конечно, не встретишь. Впрочем, российским законодательством не оговариваются минимальные размеры бытовых видеокамер. Запрещается торговля камерами в маскировочных корпусах, например в виде муляжей книг, авторучек ит.д.

Влюбом случае, вот несколько наших советов. Во-первых, камеры должны быть расположены так, чтобы между ними не было мертвых зон. Территория должна просматриваться целиком. Желательным будет взаимное пересечение секторов обзора от соседних камер, хотя это и ведет к увеличению числа камер и удорожанию всей системы в целом. Во-вторых, необходимо установить видеокамеры так, чтобы доступ к ним посторонних лиц был затруднен. Камеры на улице располагают на высоте не менее 2,5-3,0м от земли. Чем выше, тем меньше шансов, что оборудование будет украдено или повреждено. При невозможности размещения камер на достаточной высоте используют скрытый монтаж или антивандальные кожухи.

При выборе места установки камеры необходимо, чтобы камера давала правильный ракурс изображения. Например, когда человек подходит к входной двери, на экране должно появляться его лицо, а не ноги (для показа лица крупным планом камеру обычно устанавливают на уровне груди человека среднего роста). Объектив следует направлять так, чтобы он не "засвечивался" фонарями, прожекторами или другими мощными источниками света. Если все же избежать засветки не удается, необходимо выбрать модель с функцией компенсации заднего света. На выбор конкретной модели камеры может повлиять также то, насколько хорошо объект виден в темное и светлое время суток. Если ночью он освещается хорошо (широкая улица с яркими фонарями), вас может устроить модель и с меньшей светочувствительностью, а значит, и менее дорогая.

Видеокамеры необходимо защищать не только от вандалов, но и от маленьких детей, которых может заинтересовать такая необычная игрушка. Особенно это относится к системе Philips Baby Cam. Ее производители предупреждают: нельзя размещать оборудование в детской кроватке или в детском манеже, а модуль видеокамеры и шнур адаптера должны обязательно находиться вне пределов досягаемости ребенка.

Внутридомовые камеры, как правило, не могут использоваться в сыром помещении или вблизи воды. Им не положено ни перегреваться, ни переохлаждаться. Для установки камер на солнцепеке (зимой на морозе) существуют специальные термокожухи, предотвращающие преждевременную порчу оборудования. Камеры не рекомендуется устанавливать в зоне частого перепада температур (например, рядом с форточками), что вызывает запотевание линзы.

Кнаиболее распространенным ошибкам относится проектирование систем видеонаблюдения уже после завершения строительства дома. Практика показывает: для установки такой системы необходимо провести ряд серьезных работ по закладке кабелей. Будет правильно, если хозяева озаботятся этим еще на стадии "голой коробки", до начала отделочных работ. Вслучае если вопрос о количестве камер нельзя решить сразу, лучше заложить лишний кабель, чем впоследствии обнаружить, что кабеля не хватает. Владельцам элитного жилья в этом отношении проще. Сегодня в новостройках специально предусматривают внутренние каналы под кабели, с помощью которых вы без больших проблем установите столько камер, сколько вам нужно.

Необходимо правильно подбирать камеры и по типу назначения. Если нужно идентифицировать конкретного человека, чаще всего применяют цветные видеокамеры, но следует помнить, что черно-белые лучше работают в условиях недостаточного освещения. Все камеры- и внутренние и наружные- должны оставаться доступными для ухода. Как минимум, для того, чтобы очищать объектив от пыли и других загрязнений. При установке камер на улице также необходимо обезопасить их от попадания молнии во время грозы. Для этого используются специальные устройства- грозоуловители (грозоподавители).

Еще одна частая ошибка- неправильный расчет количества подключенных камер. Кпримеру, плата видеозахвата обеспечивает 25 кадров в секунду. При подключении, скажем, четырех камер с каждой из них будет производиться запись, однако не шести кадров в одну секунду (арифметика здесь не работает), а трех. Это происходит из-за потерь времени на координацию сигналов, поступающих с разных камер. Поэтому во многих системах видеонаблюдения количество передаваемых кадров для каждой камеры задается индивидуально. Например, для той, что следит за обстановкой в подъезде, вполне достаточно передачи информации со скоростью 2-3 кадра в секунду. Атревожная камера, включаемая по "событию", наоборот, должна фиксировать все происходящее с максимальной подробностью. Для нее предусматривается режим "наибольшего благоприятствования" и запись до 25 кадров в секунду. Эта камера должна также записывать предшествующие события, которые хранятся и непрерывно обновляются в ее буфере обмена данных.

Схема установки и расчет стоимости системы наблюдения в квартире дома серии П55

Общая площадь 76,3м2
Жилая площадь 40,8м2
Количество комнат 3
Высота потолка 2,64 м

1- холл- камера, встроенная в пожарный датчик (от $70);
2- балкон- камера на кронштейне в кожухе с обогревом, f 6мм- $115;
3- балкон- камера на кронштейне в кожухе с обогревом, f 3мм- $100;
4- комната- 2 камеры без обогрева, f 6мм- 2 $100 компьютер PIV, монитор- $450; плата "Цифровой свидетель" (ISS Technology)- $750

Итого $1615.

Несколько слов о перспективах. Производители обещают добиться того, чтобы цветные камеры одинаково хорошо снимали и днем и ночью (при плохой освещенности они, как правило, искажают цвета). Будут востребованы функции, обеспечивающие невмешательство владельца камеры в частную жизнь постороннего лица. Кпримеру, запись "по маске", чтобы система охранного наблюдения даже случайно не записала территорию соседского участка или балкон соседей. Развитие получат интернет-камеры, доступные пользователям ПК в любой точке мира. Установив интернет-камеру у себя дома, имеющий доступ к сети человек может мгновенно выяснить, насколько благополучно обстоят дела в оставленной им квартире. Параллельно развиваются беспроводные системы передачи данных по радиоканалам. Возможно, что в будущем при монтаже охранных систем необходимость в прокладке кабеля отпадет.

Однако, как бы ни развивались технологии видеонаблюдения, ясно одно: с каждым годом они оказываются все более востребованными. Крылатая фраза Козьмы Пруткова: "Бди!"- актуальна и в наши дни.

Редакция благодарит компании "АДП.КОМ", KOMKOM ELECTRONICS, "ОКНО профессиональные системы безопасности", "РОССИ", представительства компаний PANASONIC, PHILIPS за помощь в подготовке материала.
