Монтаж дачного бассейна - в особенности со стационарной чашей - достаточно сложен. А между тем активно использовать такой водоем в наших широтах удается всего 2-3 мес в году, да и то если погода не подведет. Мы расскажем о легковозводимой конструкции, которая поможет значительно продлить купальный сезон

Если собрать над бассейном светопрозрачный павильон, вода будет быстрее прогреваться днем (за счет парникового эффекта) и меньше остывать ночью (благодаря снижению конвективного теплопереноса). Такая постройка предохранит водоем от загрязнения семенами растений, листьями и прочим летающим мусором, а если увеличить ее габариты, то превратится во всепогодный купальный зал.

Павильон можно возвести самостоятельно, но лишь по схеме стоечно-ригельного остекления, получив в итоге стационарный домик со скатной крышей. Ну а мы расскажем о готовых конструкциях-трансформерах, выпускаемых фирмами Alukov, Aluten, Voroka, Ideal Cover, IPC team идр.

1 Фото: «АстраПулс»

2 Фото: Voroka

3 Фото: Alukov

4 Фото: Ideal Cover

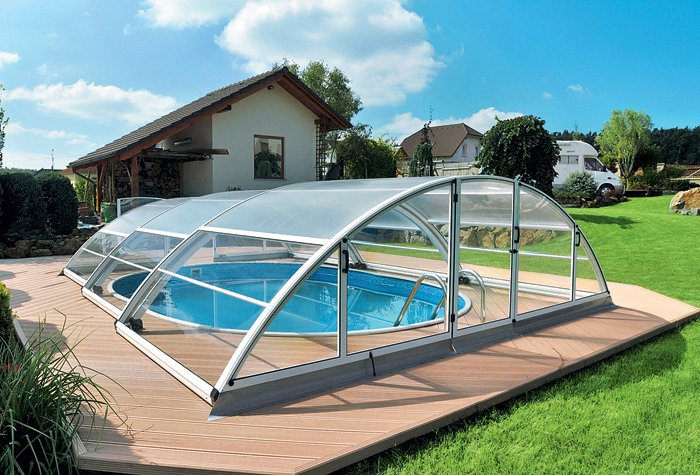

2. Цена павильона 3x6x1м из трех секций на алюминиевом каркасе составляет не менее 200 тыс. руб. без учета монтажа.

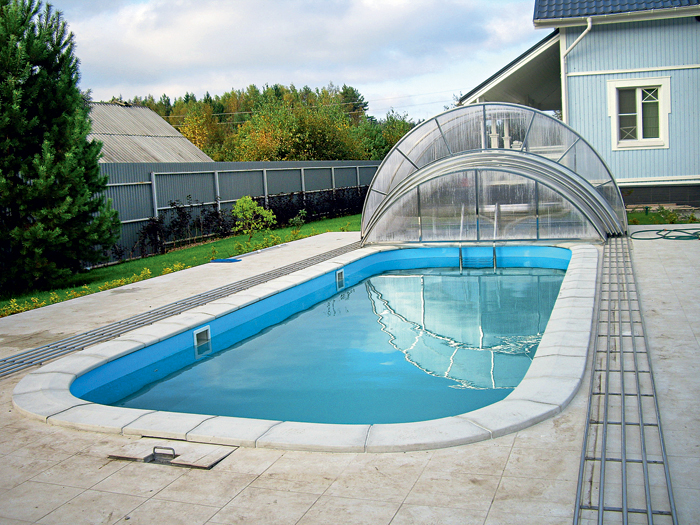

3, 4. Низкий свод (3) помешает купанию. Чтобы в прохладную или ветреную погоду вы могли плавать под защитой прозрачного ограждения, необходимо поднять потолок хотя бы на 1,2м над уровнем воды (4).

5 Фото: «Павильоны для бассейнов»

6 Фото: Voroka

7 Фото: «АстраПулс»

8 Фото: Alukov

5. Чем меньше радиус изгиба несущих профилей, тем лучше кровля противостоит снеговым нагрузкам.

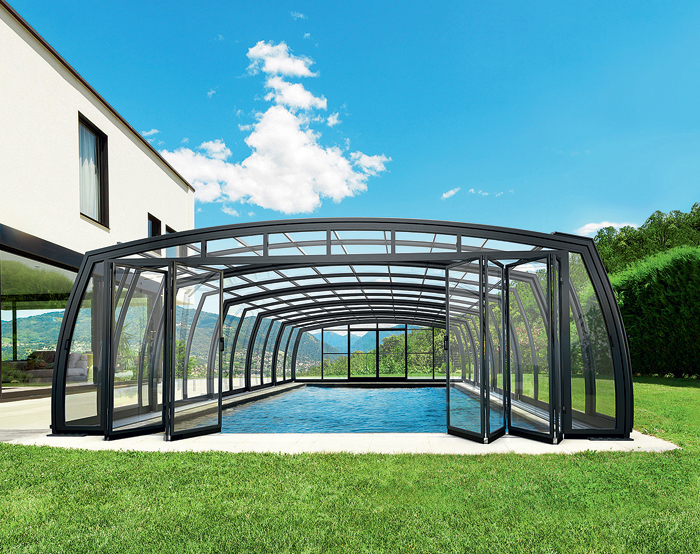

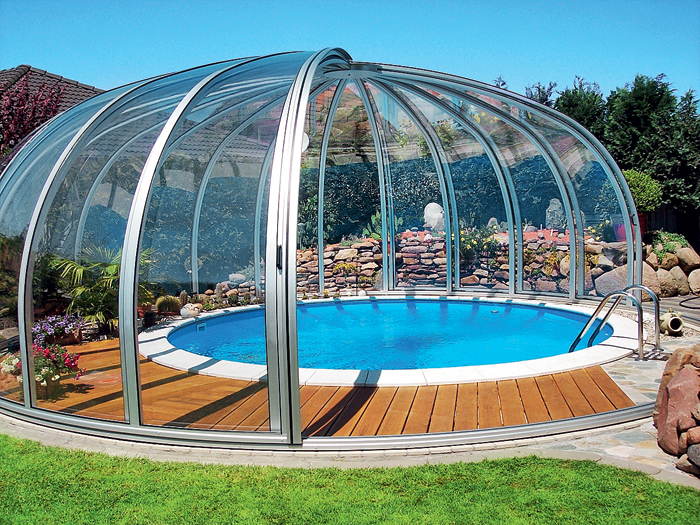

6-8. Продуманный механизм движения позволяет без особого труда манипулировать секциями весьма внушительных размеров (6). Предпринимаются попытки оснастить его электроприводом. Купольный павильон (7) обойдется на 30-50 % дороже тоннельного той же площади. Широкие двери-гармошки в торцевой стене (8) помогут превратить укрытие в зал для купания.

9 Фото: «Декинг Холл»

10 Фото: «Павильоны для бассейнов»

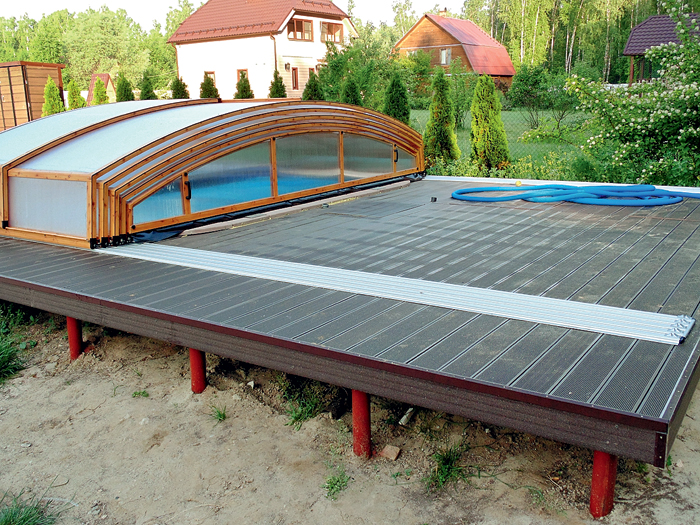

9, 10. Основанием для павильона может служить деревянный настил, покоящийся на столбах или сваях (9), монолитная железобетонная лента, заложенная на глубину не менее 30 см, либо армированная бетонная площадка (10). Как правило, ходовые пути крепят к опоре с помощью анкерных болтов.

Малые формы

Павильоны заводского производства с каркасом из гнутых профилей отличаются не только оригинальным дизайном, но и способностью сдвигаться или складываться, благодаря чему в жаркий летний день вы сможете наслаждаться всеми преимуществами открытого водоема. Эти конструкции имеют разные размеры, формы и назначение.

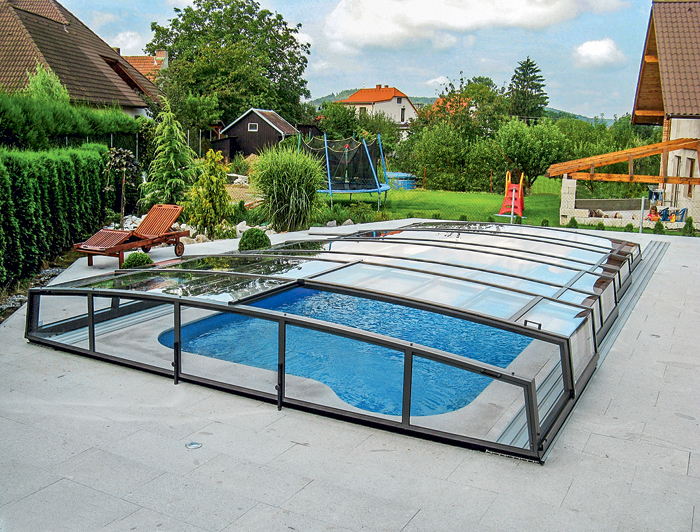

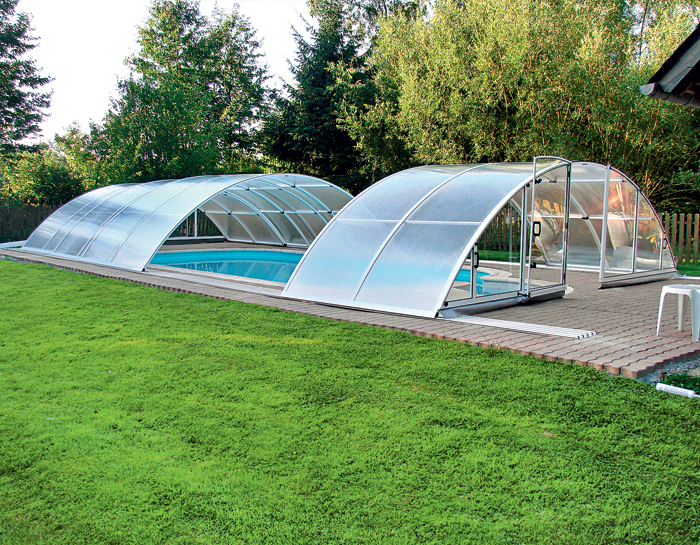

Тоннельное укрытие, например Flair и Teledom (Voroka), - это низкое (обычно не выше 0,8м) сооружение, по сути выполняющее функцию "продвинутого" покрывала для бассейна. Оно состоит из двух и более (на практике - до десяти) арочных секций, оснащенных двумя парами роликов и установленных на рельсовые пути, которые проложены вдоль длинных бортов чаши. Конструкция сдвигается по телескопическому принципу, освобождая большую часть водной глади; если же продлить рельсы за пределы бассейна, то она сможет уезжать на «запасной путь», при этом водоем будет полностью открыт.

Крайние секции имеют торцевые стенки, часто съемные или с раздвижными дверцами, которые служат в основном для проветривания павильона (чтобы предотвратить перегрев воды в летний зной).

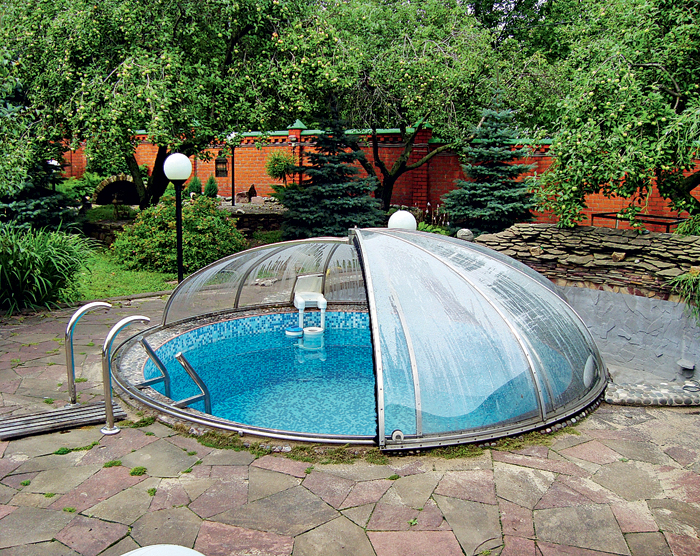

Купольное укрытие, скажем Оrlando (IPC team) и Rund (Voroka), представляет собой полусферу, состоящую из двух или более секторных секций, которые подвижно скреплены в верхней точке и перемещаются вокруг вертикальной оси по круговым рельсам. Некоторые модели, например Klasik SPA (Ideal Cover), открываются про принципу гаража-ракушки, что менее удобно, ведь для входа в павильон придется сложить половину купола. Укрытия полусферической формы предназначены для круглых бассейнов или компактных уличных джакузи.

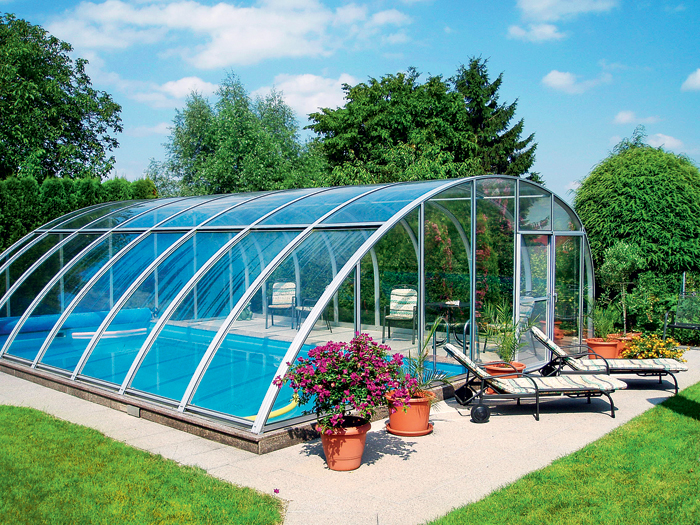

Зал для купания, к примеру Casablanka (Ideal Cover), Royal, Excelent (Voroka), - тоннельной или полусферический павильон, размеры и наклон стенок которого позволяют стоять в полный рост и свободно передвигаться хотя бы вдоль одного борта бассейна, а также разместить под кровлей зону отдыха со столиком и парой шезлонгов или кресел. Вподобном случае у «тоннелей» изменяют поперечное сечение постройки, например «обрубают» боковой сектор. У купольного сооружения обычно просто увеличивают габариты. Но при этом возрастает его парусность, а значит, требуется усилить все узлы конструкции, что ведет к значительному ее удорожанию.

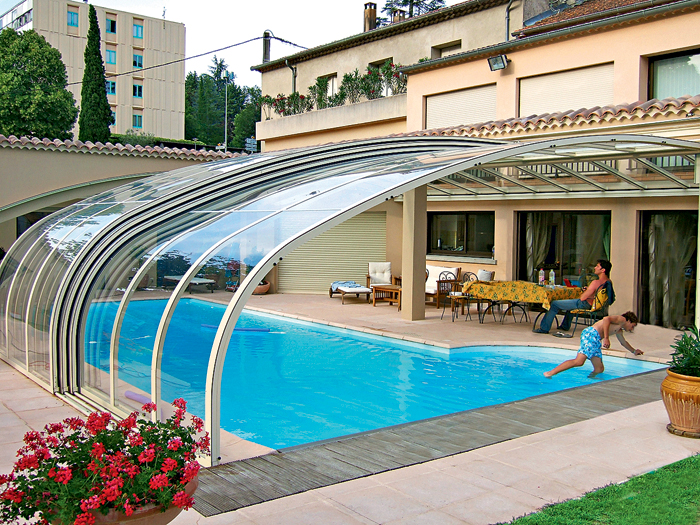

Павильон-пристройку, допустим Corso (IPC team), устанавливают вплотную к дому, чтобы образовалось подобие остекленной веранды, которую путем несложных манипуляций можно превратить в открытое патио. Здесь используют откатные полуарочные секции, причем одну из направляющих крепят к полу веранды, а другую - к стене здания на высоте от 2,2м.

Легкие и прочные

Конструкция павильона должна противостоять снеговым и ветровым нагрузкам, выдерживать воздействие агрессивной химии, применяемой для дезинфекции воды, а также солнечных лучей. При этом производителю необходимо максимально облегчить ее массу, чтобы снизить расходы на доставку и сборку. Перечисленные требования ограничивают выбор материалов.

Каркасы павильонов собирают в основном из алюминиевых профилей, разработанных специально для этой цели. Лишь фирма «Павильоны для бассейнов» использует более прочные (но и более массивные) дуги из полированной нержавеющей стали.

Алюминиевые профили анодируют либо окрашивают порошковой эмалью (доступны коричневый, синий, зеленый и красный цвета). АIdeal Cover и IPC team, кроме того, декорируют их под дерево методом перенесения рисунка со специальных пленок при высокой температуре. Таким образом удается обеспечить повышенную износостойкость поверхности.

Соединения деталей каркаса выполняют с помощью закладных или накладных уголков (предпочтителен первый вариант), а для крепления светопрозрачного заполнения используют прижимные штапики и пазы в профилях.

Чтобы зимой конструкция не прогибалась под тяжестью снега, шаг профилей каркаса не должен превышать 60см. Увы, на практике он обычно составляет около 1м, поэтому павильоны, особенно широкие и низкие тоннельные укрытия, приходится очищать от снега.

Заполнением каркаса служат изогнутые в холодном состоянии листы сотового и монолитного поликарбоната. Материал очень легок, атмосферостоек, с него хорошо скатывается снег. Неколерованный поликарбонат пропускает до 80 % света (при этом отфильтровывая УФ-излучение); если тонировать листы (добавив краситель в жидкий компаунд) в коричневый, бронзовый, серый, зеленый и другие цвета, то светопропускающие свойства снизятся до 40-60 %.

При изготовлении павильонов применяют сотовые (пустотные) листы толщиной 8-10мм, а также монолитные толщиной 4-6мм. Вторые обходятся дороже, к тому же у них почти вдвое выше коэффициент теплопередачи, но зато они прочнее и долговечнее. Дело в том, что тонкие слои сотового материала быстрее разрушаются под воздействием солнечных лучей, к тому же водяной пар способен проникать во внутренние ячейки и конденсироваться там, вызывая появление грибка.

11

12

13

14

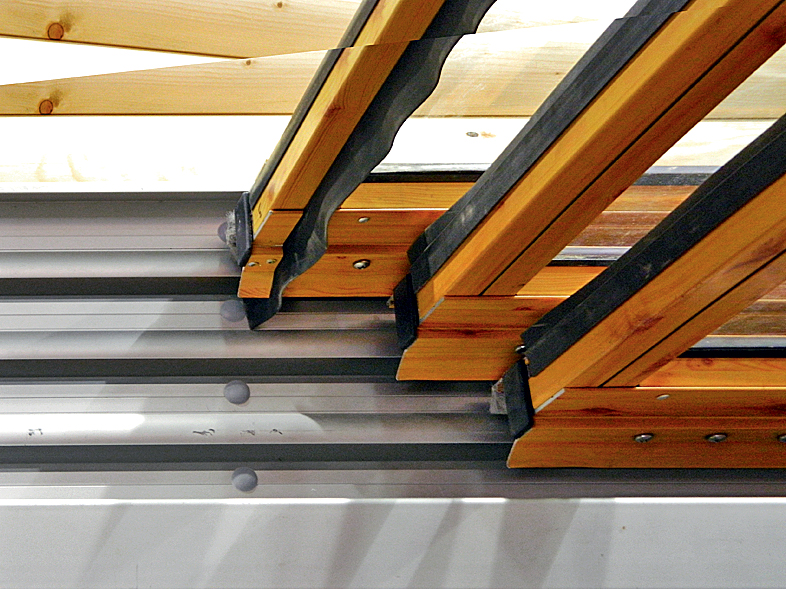

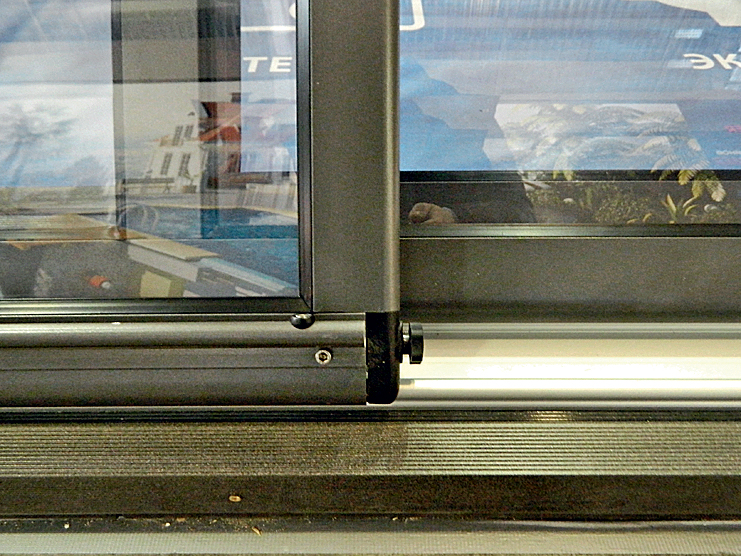

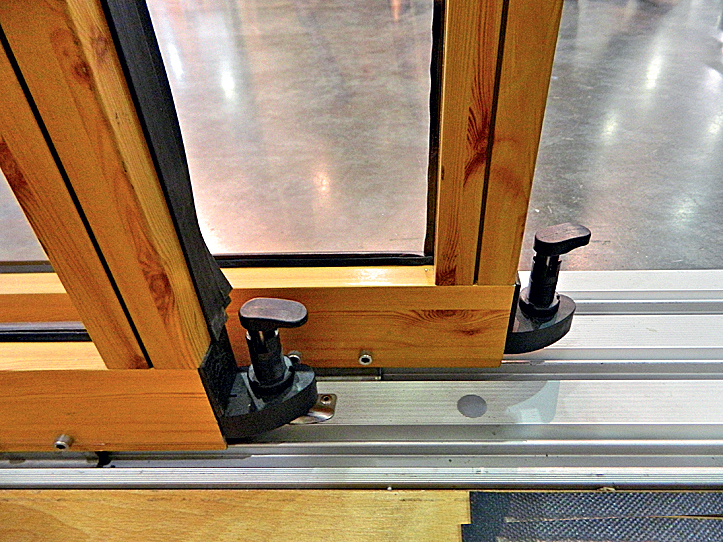

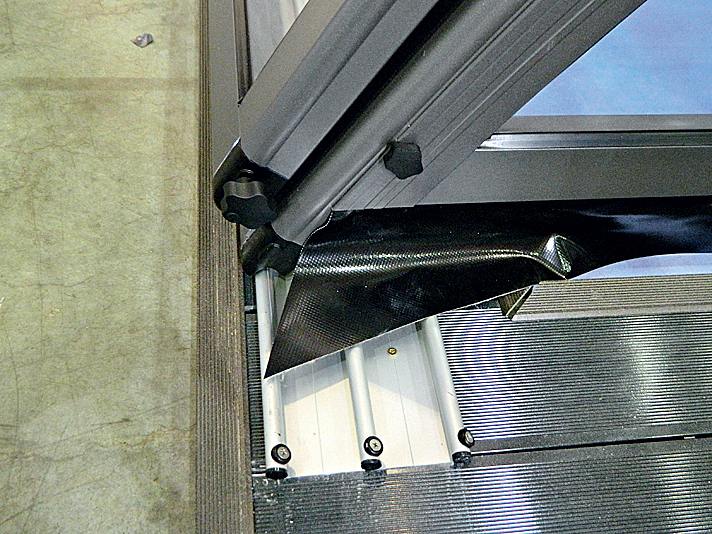

Оснащенные скрытыми роликами секции перемещаются по алюминиевым многорельсовым путям (11). Благодаря специальным зацепам и фиксаторам (12) конструкция неплохо противостоит порывам ветра. Зазоры между секциями и в зоне направляющих закрывают лепестковыми уплотнителями (13, 14). Фото: Владимир Григорьев/Burda Media

Коротко о габаритах

Каждая компания-производитель предлагает пять - десять типовых моделей павильонов, причем, например, Voroka готова варьировать размеры каждой из них в пределах 1-7 м (с шагом 1м), Aluten - в пределах 1-2 м, а Ideal Cover и IPC team выпускают изделия только стандартных размеров. Таким образом, лучше сразу ориентироваться на строительство бассейна с павильоном - тогда выбор моделей окажется значительно шире.
