Баня в стекле

Рассказ об этой бане был начат в журнале SALON Interior в статье "Тайна пирамиды". Тема нашей публикации- техническое обустройство дома

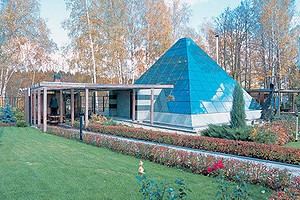

Первое, что приходит в голову при взгляде на это стеклянное сооружение: "Ага, еще один островок модернизма в скупом на архитектурные изыски московском предместье". Но когда тебе сообщают, что внутри пирамиды не зимний сад и не крытый холл для приема гостей, а самая настоящая, с парилкой и вениками, русская баня...

Все технические помещения пирамиды тщательно замаскированы. Воздухозаборный короб системы вентиляции стилизован под старинную ветряную мельницу, а крыша бункера, где расположено компрессорное оборудование, превратилась в приподнятую площадку с облицовкой из керамогранита Собственно, поначалу никто и не думал строить пирамиду. Заказчик предполагал всего лишь реконструировать небольшой домик на территории своего участка. Впоследствии возникло желание создать зону отдыха- место, где можно было бы сходить в парную, а потом где-то поблизости приготовить барбекю, расслабиться, посмотреть телевизор, поговорить с друзьями. Иными словами, требовалось построить не только банный комплекс, но и всю соответствующую задаче "инфраструктуру"- душевую, столовую, кухню, нечто вроде комнаты отдыха ит.д. Идею архитектора собрать все это под одной крышей- пирамидальной конструкцией из стекла и металла- хозяин принял еще и потому, что такое решение позволяло проводить досуг с комфортом вне зависимости от вечных капризов морозно-слякотного подмосковного климата. Существует гипотеза, согласно которой внутри геометрически правильной, ориентированной по сторонам света пирамиды (наподобие тех, что выстраивались в Древнем Египте) фокусируется положительная космическая энергия, благотворно влияющая на человека. Сэтой точки зрения идея расположить домашний банно-оздоровительный комплекс именно внутри пирамиды выглядит вполне необычно и даже эпатажно.

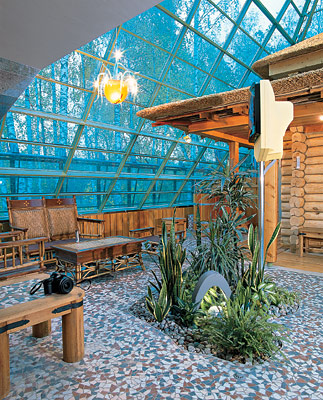

Общей площади пирамидального сооружения в 144м2 хватило, чтобы разместить внутри не только саму баню (бревенчатый сруб с предбанником и парной), но еще душевую (она находится напротив выхода из парной) и, кроме того, санузел, кухню, столовую и небольшой зимний садик в несколько клумб. Благодаря продуманной компоновке получилось не слишком тесно и в то же время все под рукой. Кроме самой пирамиды, зона отдыха включает в себя еще несколько сооружений. Во-первых, с двух сторон к стеклянно-металлической конструкции примыкают навесы-"лепестки", кровля и опоры которых имеют подчеркнуто прямоугольные формы. Крытые террасы опираются на столбчатые основания, а роль крыши играет конструкция из деревянных стропил, крытых тонированным стеклом (для большей безопасности они оклеены специальной защитной пленкой). Характерная деталь: каждая вертикальная стойка-опора (а это металлическая труба, обшитая мореным деревом) завершена двумя поставленными на ребро пластинами из прозрачного поликарбоната толщиной 5мм. Вот на этих-то пластинах и держится крыша, причем все применяемые крепления- болтовые. Такое инженерное решение делает конструкцию в целом легкой и прозрачной: со стороны даже кажется, что перекрытие террасы как бы парит над своими опорами. Под одним из навесов- тем, что ближе к жилому дому,- устроена площадка для пикника. Здесь же имеются стол, камин и решетка-гриль, чтобы можно было готовить шашлык или барбекю. Спротивоположной стороны навес скрывает трансформаторную будку, замаскированную под небольшой домик, а также вход в бункер, в котором размещено все необходимое вентиляционное оборудование и насосная станция для фонтанной группы.

Чтобы пребывание внутри пирамиды оказалось максимально комфортным, была продумана каждая мелочь: наружный блок канального кондиционера от MITSUBISHI ELECTRIC установлен вблизи одного из навесов Прилегающий к комплексу ландшафт также строго геометричен: никаких плавных линий, изгибов, повсюду доминируют отчетливые грани и прямые углы (вымощенные камнем прямые дорожки, узкий канал с фонтанами следуют по наружному периметру пирамиды, повторяя очертания буквы "П").

Все сооружение, имеющее размер 1212м и высоту 8м, покоится на пяти сваях. Это наиболее надежный вариант для фундамента на влажном и мягком грунте. На плане четыре опоры расположены по углам, а пятая- в центре квадрата основания. Вкачестве опорных свай использованы металлические трубы диаметром 30см, которые забивали в грунт до твердого основания и заливали бетоном. Угловые опоры соединены между собой фахверковой конструкцией из металлических балок. Для сооружения плитного фундамента, лежащего на этих сваях, была построена деревянная опалубка и сварена по месту металлическая арматура. После заливки бетоном получилась монолитная армированная плита толщиной 200мм. Апоскольку внутри пирамиды планировалось соорудить полы с подогревом, во избежание теплопотерь фундамент сверху утеплили слоями жесткого экструдированного пенопласта отечественного производства. Полы внутри комплекса сделали теплыми, используя вполне традиционную схему: гидроизоляция плюс цементно-песчаная стяжка, внутри которой проложены трубы водяного отопления. Вкачестве финишной облицовки использовалась итальянская керамогранитная плитка с мозаичным рисунком. Снаружи бетонный фундамент обшит гранитными плитами.

Небольшой кухонный гарнитур разместился у внешней стены пристройки к деревянному домику-парилке. Кухня компактна, но снабжена всем необходимым: мойкой, варочной поверхностью, бытовой техникой Грани пирамиды удерживаются четырьмя наклонными пилонами- установленными на шарнирах металлическими фермами из профиля 2045мм, между которыми вваривались перемычки из труб квадратного сечения. Именно на этих трубах и держатся однокамерные стеклопакеты- с помощью герметика (им же заделывались швы между стеклами). По словам создателей проекта, на поиски подходящего герметика ушло более года. Методом проб и ошибок перепробовали множество продуктов разных марок, но безуспешно: один состав не выдерживал суровых морозов, другой- яркого летнего солнца, третий был устойчив к низким температурам, но не держал нагрузку. Сложность состояла в том, что герметику предстояло работать в жестких условиях постоянного перепада температур на границе теплого воздуха внутри пирамиды и холодного снаружи. Помимо этого, состав не должен был терять своих свойств под воздействием повышенной влажности, водяного конденсата, ультрафиолетового излучения. Эксперименты с герметизацией швов между стеклопакетами продолжались до тех пор, пока однажды случайно не нашелся нужный материал, изготовленный фирмой GE BAYER SILICONES (США).

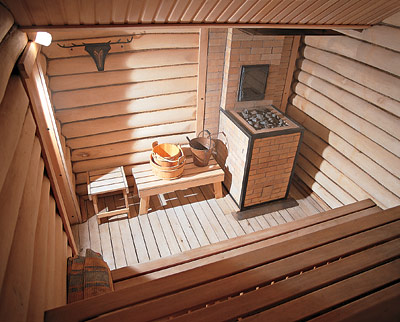

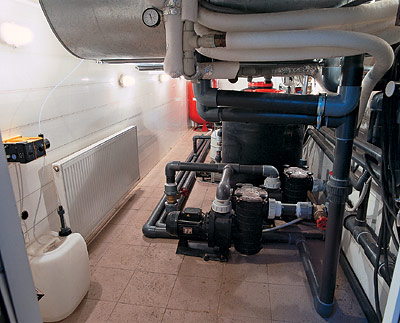

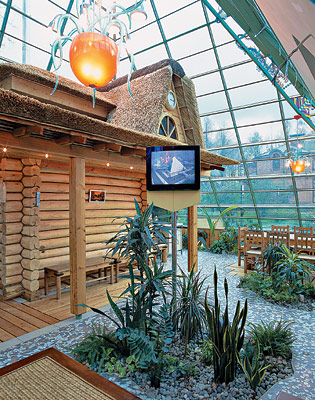

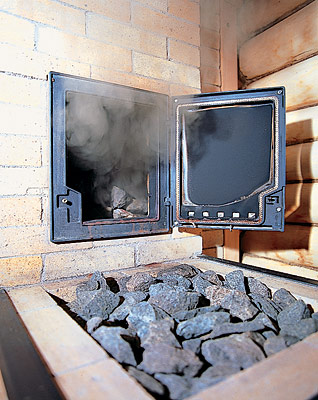

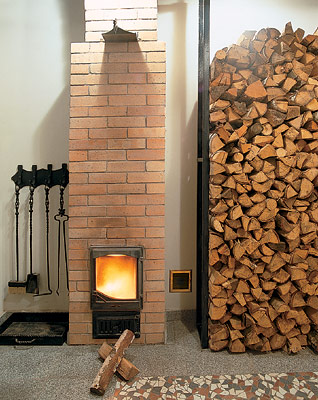

Вентиляционное оборудование и воздуховоды, различные коммуникации, а также насосная станция, накопительные баки и насосы для ступенчатой системы декоративных фонтанов расположены в подземном бункере. Здесь они никому не досаждают своим шумом. А электрощит, как и полагается, вынесен подальше, в трансформаторную будку Ядром внутреннего пространства стеклянной призмы является то, из-за чего все и затевалось,- бревенчатая банька, липовый сруб площадью 34м. Дерево решили не обрабатывать никакими химическими составами вроде лака или морилки. Здоровье так здоровье: липа придает пару особый аромат, вселяя в горячих поклонников русской бани бодрость духа и снимая усталость (к слову, первый венец сложен из дубовых бревен, более устойчивых к постоянному воздействию влаги). Впарной все отдано на откуп живому дереву. Только дровяная печь- каменка окружена жаропрочными кирпичами нарочито грубой кладки. Устилизованного под русскую избушку домика есть несколько пристроек. Одна из них сделана как крытый навес, выполняющий функцию предбанника, где можно передохнуть между заходами в парную. Вдругой устроен санузел. Рядом с предбанником располагается подчеркнуто лаконичный, в техногенном стиле, кухонный гарнитур- два навесных шкафа и столешница со встроенной мойкой и варочной поверхностью. Здесь начинается другая функциональная зона- столовая, где можно сесть и перекусить, глядя сквозь тонированные стекла на белые сугробы, толпящиеся снаружи.

Несмотря на то что само слово "баня" рождает ассоциации с архаизмами деревенской жизни, Бревенчатая банька имеет натуральную соломенную кровлю интерьер пирамиды не воспринимается как нечто эклектичное. Совсем нет. Скорее- как ироничное противопоставление. Деревянный домик- лишь аккуратная стилизация, в которую вполне вписываются незатейливый орнамент занавески у выхода из парной и точечная галогенная подсветка, воздухозаборные решетки вентиляционной системы и белый циферблат часов над слуховым оконцем, наконец, никелированный душевой гарнитур и обычный термометр, закрепленный на дощечке. Овальная купель, мебель в колониальном духе, смеситель от HANSGROHE (Германия) на фоне металлоконструкций пирамиды- все это призвано задерживать взгляд отдыхающих гостей, в то время как инженерно-технические узлы сооружения намеренно замаскированы. Скажем, воздуховоды, трубы и медные конвекторы отопления, а также электропроводка (кабели заключены в металлические гофрированные трубы) уложены по внутреннему периметру пирамиды и закрыты невысокой перегородкой, набранной из деревянных планок. Авсе важнейшие технические узлы вообще выведены в две отдельно стоящие постройки- трансформаторную будку и бункер.

Система горячего водоснабжения пирамиды питается от общей для всех строений на участке котельной, где установлены мощный газовый котел WOLF (Германия), расширительные баки, насос, бойлер и другое необходимое оборудование. Из котельной вода подается в пирамиду через подземную теплотрассу и поступает по трубам к точкам водоразбора. Вообще в комплексе организовано три контура подачи горячей воды: отдельно для ГВС, конвекторов отопления и теплых полов. Холодная вода закачивается насосом из артезианского колодца, расположенного на участке, и тоже поступает по трубам в пирамиду.

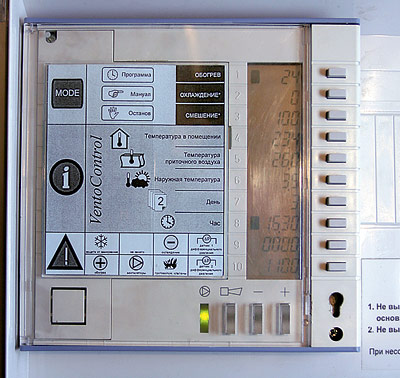

За поддержанием микроклимата чутко следит автоматическая электронная система "Самым сложным в проекте стало не возведение пирамиды, а создание внутри нее комфортного микроклимата,- говорит архитектор Владимир Воробьев.- Если бы этого не получилось, вся затея потеряла бы смысл". Врезультате многочисленных расчетов и экспериментов проектировщики решили отказаться от сплит-систем из-за опасности возникновения сквозняков. Система воздухообмена разработана, исходя из того, чтобы внутри сооружения не возникало парникового эффекта и не было проблем с подачей охлажденного воздуха. Должность "умных форточек" взяли на себя приточно-вытяжная установка WOLF, чиллер CARRIER (США)с производительностью по холоду 14кВт и канальный кондиционер MITSUBISHI (Япония) под чутким руководством автоматического контроллера от SIEMENS (Германия). Контроллер постоянно отслеживает температуру наружного и внутреннего воздуха и, в соответствии с заданной программой, увеличивает или уменьшает подачу нагретого или холодного воздуха. Автоматически в пирамиде поддерживается приблизительно 28, и при снижении температуры "за бортом" установка переходит в режим теплового насоса. Когда под куполом постройки становится слишком влажно, канальные кондиционеры начинают осушать воздух, понижая его температуру до заданной. При этом он отправляется во внутренний блок "канальника" и возвращается обратно, частично "разбавленный" отфильтрованной воздушной массой, забранной извне. Излишки влаги из парной выводятся через вытяжные каналы, воздухозаборные решетки которых расположены под камышовым навесом баньки.

Все основные компоненты приточно-вытяжной вентиляции (за исключением воздуховодов) находятся в полуподвале. Азадавать режимы работы климат-системы (например, летний или зимний), регулировать температуру воздуха можно посредством дистанционного пульта управления. Датчики температуры климатической установки расположены на крыше деревянной бани, а в санузле находится терморегулятор, управляющий автоматикой подогрева полов. Последняя работает по следующему алгоритму: включение при температуре ниже 20 и отключение, когда воздух прогревается до отметки 24. Если необходимо, с помощью ручного регулятора мощность нагрева полов можно повысить или понизить на 5.

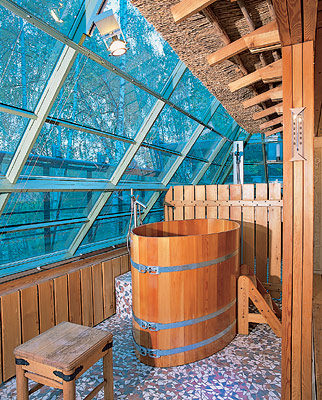

Если есть желание, водные процедуры можно разнообразить, забравшись в овал деревянной купели. Процесс превращается в своего рода аттракцион, особенно если пользоваться модным смесителем от HANSGROHE Еще одна достопримечательность проекта- ступенчатая система фонтанов. По замыслу архитектора, они должны образовывать прозрачную водяную завесу, оживляя лаконично-строгую геометрию построек. Верхнюю фонтанную группу питает система труб с девятнадцатью форсунками, которые расположены над крытыми террасами, вблизи стеклянных граней пирамиды. Еще 29форсунок размещены по периметру пирамиды, в водном канале, ширина и глубина которого 60см. Насосы, накопительные баки, коммуникации и щит управления фонтанами проектировщики поместили в полуподвальное помещение (в нижней его части, ближе к полу, находится водяное оборудование, а в верхней- воздуховоды климатической системы).

Инженерные системы потребовали мощного энергообеспечения. Задача частично упростилась благодаря тому, что к участку подведена трехфазная сеть напряжением 380В. Она и подключена к насосам, чиллеру и приточно-вытяжной установке. Из трансформаторной будки, где обустроен распределительный электрощит, а также установлены шкаф с рубильниками и стабилизатор напряжения, электричество (220В) разводится по участку к остальным потребителям.

Весной самое выразительное во всем архитектурном ансамбле- главенство формы и геометрии. Аеще про- изводит впечатление внутренняя подсветка пирамиды, чем-то напоминающая китайские фонарики- из рисовой бумаги и с живым пламенем. И в зимних сумерках не сразу замечаешь у подножия пирамиды стилизованное изображение дракона, а на ее соломенной крыше- инсталляцию с мельницей и аистом.

Укрупненный расчет стоимости работ и материалов по строительству "бани в стекле"

Наименование работ Ед. изм. Кол-во Цена, $ Стоимость, $
ФУНДАМЕНТНЫЕ РАБОТЫ
Планировка, разработка и выемка грунта м3 147 18 2646
Устройство свайного фундамента cвая 5 390 1950
Устройство монолитной железобетонной плиты м3 29 60 1740
ИТОГО 6336
Применяемые материалы по разделу
Сталь прокатная, арматура, проволока вязальная т 6 390 2340
Бетон, щебень, песок, щиты опалубки и прочие материалы м3 29 120 3480
ИТОГО 5820
СТЕНЫ, КРЫША
Монтаж металлоконструкций, остекление т 8,3 430 3569
Рубка стен из бревен, монтаж стропильной
конструкции и кровли
м3 32 110 3520
ИТОГО 7089
Применяемые материалы по разделу
Сталь прокатная т 8,3 390 3237
Пиломатериалы (лес круглый, доска обрезная) м3 29 110 3190
ИТОГО 6427
ИНЖЕНЕРНЫЕ СИСТЕМЫ
Устройство автономного водоснабжения (скважина, бассейн, фонтан) компл. 1 8700 8700
Монтаж канализационной системы (септик ) компл. 1 2900 2900
Монтаж системы вентиляции и кондиционирования воздуха (принудительная, приточно-вытяжная, климатическая установка) компл. 1 6600 6600
Электромонтажные работы компл. 1 5900 5900
ИТОГО 24100
Применяемые материалы по разделу
Система водоснабжения (насос, системы управления, контроля, фильтрации) компл. 1 7100 7100
Котельное оборудование WOLF компл. 1 8600 8600
Система вентиляции и кондиционирования воздуха (Германия, Япония) компл. 1 11800 11800
Сантехническое и электромонтажное оборудование (печь-каменка, медные и металлопластиковые трубы и т.д.) компл. 1 12300 12300
ИТОГО 39800
ОТДЕЛОЧНЫЕ РАБОТЫ
Плотницкие и столярные работы м2 140 35 4900
Облицовочные и малярные работы м2 140 50 7000
ИТОГО 11900
Применяемые материалы по разделу
Пиломатериал обрезной м3 6 140 560
Керамическая плитка (Италия), гранит м2 60 27 1620
Сухие смеси, лаки, краски, грунтовки и прочие материалы компл. 1 1800 1800
ИТОГО 3980
Итого стоимость работ 49430
Итого стоимость материалов 56030
ВСЕГО 105460

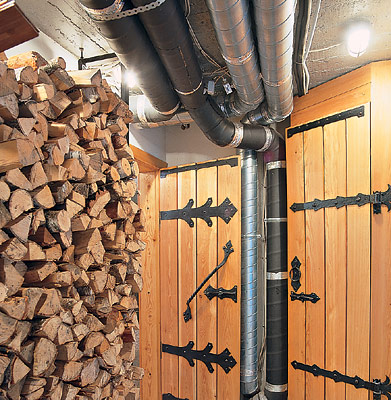

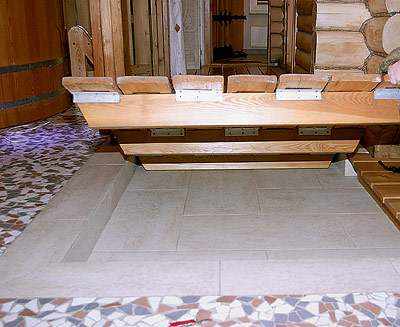

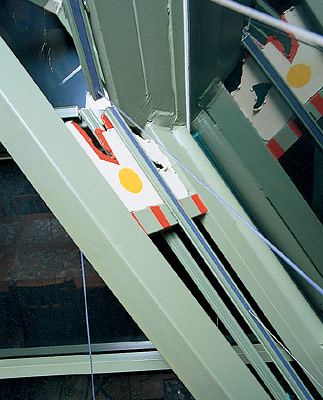

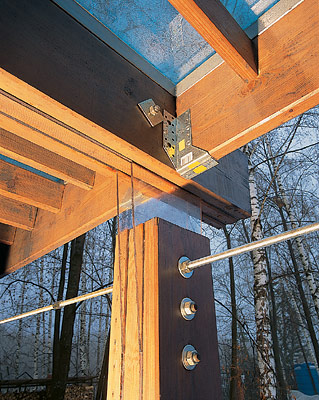

Обе террасы крыты тонированным стеклом. Стропила опираются на вертикально поставленные пластины из поликарбоната толщиной 5мм Под аллеей проходит теплотрасса горячего водоснабжения Пространственные металлические конструкции и угловые фермы из профиля 2045мм, удерживающие стеклянный купол, варились на месте из отечественного проката Воздуховоды системы канального кондиционирования выглядывают прямо из-под крыши бревенчатой баньки Перед входом в парную сделан поддон, закрытый сверху деревянной решеткой. Специального слива для воды не предусмотрено- она высыхает под действием тепла от системы подогрева полов Внутри самой пристройки располагается небольшой санузел, в который ведет дверь, отделанная кованым железом под старину. Здесь же находится терморегулятор, управляющий теплыми полами План бани На самой вершине четыре наклонных пилона соединяются между собой в крестообразную конструкцию из двух пространственных металлических ферм Усиленные, сдвоенные балки угловых опор обеспечивают куполу необходимую устойчивость Воздуховоды, электропроводка, трубы и медные конвекторы отопления расположены по внутреннему периметру сооружения Поблескивающая металлом техногенная душевая стойка на фоне бревенчатой баньки только подчеркивает нарочитость стилизаций сельской жизни Зона отдыха, где можно просто посидеть, расслабиться после парной, глядя в телевизор, ведя неспешные разговоры и любуясь тропической растительностью При отделке парного помещения применялось только натуральное дерево. Это было непременным условием заказчика Печь можно топить "по-черному" Со стороны топочной к бане подведены трубы вентиляции и отвода излишков пара из парной Сруб- липовый, но венец- дубовый, более влагостойкий Разводить и поддерживать огонь в печи можно из топочной. Она располагает всем, что нужно: собственно топкой, аксессуарами и запасом дров в поленнице Для остекления подобран герметик, который надежно сцепляет раму и стекло
